模塊化UPS系統技術架構:分散旁路和集中旁路

來源：存能電氣  日期：2019-05-24 13:05  瀏覽量：次

　　模塊化UPS系統技術架構：分散旁路和集中旁路。熟悉模塊化UPS發展的業內同仁應該都了解，模塊化UPS的系統架構從開始就有兩條不同的技術路線：分散旁路和集中旁路。模塊化UPS系統為數據中心運營商提供了在兩種運行模式之間進行選擇的能力：雙變換模式可以提供優質的電源保護。

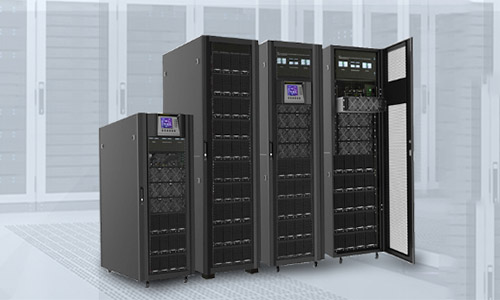

　　模塊化UPS電源

　　模塊化UPS，顧名思義，是將大功率的UPS系統，分開成多個子模塊并聯，通過優化的系統控制，實現系統的在線擴容升級、維護，并大幅提高系統的可靠性、可用性和節能效果，降低客戶的維護成本，近年來已經漸漸成為主流客戶的首選。

　　模塊化UPS可以應用在各種場景，辦公樓、生產車間或者醫院都會用到這種特殊的電源，通過持續的穩定供電以保證正常的生產和醫療，用以保護人們的財產安全和人生安全。它具有多功能性，幾乎所有需要備用電源的地方都可以引用這項技術。

　　模塊化UPS技術的優勢

　　1、模塊化UPS系統有必要消除系統方案的公共缺陷點,使系統作業無瓶頸。例如在并聯模塊的環流問題上可采用先進的松懈控制技術，使UPS系統不受會合控制的可靠性捆綁,防止瓶頸缺陷的發作。EPS電源遠程監控

　　2、在多臺模塊并聯時,其間最重要的方針便是電流均分，也便是說假定N臺UPS模塊并聯，有必要確保每個模塊化UPS的輸出電流是總輸出電流的1/N，至少其相互之間的最大不平衡度有必要在要求規模之內。

　　3、節能降耗是現在數據中心遇到的最大問題，關于數據中心供應電源確保的UPS系統除了可用性外，有必要是高效率、無污染、低能耗的。

　　4、UPS完全模塊化。每個模塊化UPS均為智能型獨立單個，任何一個模塊出現缺陷不會影響其他模塊的正常作業，能夠自己退出系統，不影響整個系統作業。

　　5、系統中所有UPS模塊同享電池組。運用一組電池或并聯多組電池來增加系統備用時刻。

　　模塊化UPS技術:分散旁路和集中旁路

　　1.分散旁路架構

　　分散旁路架構，即每個功率模塊含有整流、逆變和電池變換等部分以外，還含有與功率模塊容量相等的靜態旁路，可以認為是一臺沒有液晶監控的UPS。多個模塊在機柜中并聯組成系統，模塊間相互關系類似于傳統多并機UPS系統。系統切換到旁路供電時，負載由所有功率模塊內的分散旁路來并聯供電。

　　模塊化UPS分散旁路方案優點是：控制簡單，開發難度小，僅須將原有的UPS并機系統移植并優化監控部分即可；機柜成本低；旁路器件因?yàn)槿萘枯^小，成本也相對較低；靜態旁路有多路冗余。

　　集中旁路方案是繼分散旁路之后發展起來的技術路線，相比傳統并機UPS系統，從并聯均流控制、系統邏輯協調、容錯能力方面都做了非常大的改動，可以說是一個全新的技術領域，開發難度大。

　　2.集中旁路架構

　　集中旁路架構，系統只有一個與系統容量相等的集中旁路模塊，功率模塊內僅包含整流、逆變和電池變換電路，每個部分均由獨立的控制器，模塊間的并聯不再是傳統的UPS并機系統，而是包含復雜的逆變均流，旁路控制和監控等邏輯。

　　模塊化UPS集中旁路方案是繼分散旁路之后發展起來的技術路線，相比傳統并機UPS系統，從并聯均流控制、系統邏輯協調、容錯能力方面都做了非常大的改動，可以說是一個全新的技術領域，開發難度大。

　　通過以上的分析，希望可以讓大家能夠進一步了解到模塊化UPS電源兩種方案的系統綜合性能和產品可靠性的差異。對于UPS生產廠家而言，技術路線的選擇意義重大，一旦路線確定，產品開發將無法中途轉變，后續產品系列也必將延續，這就是為何無論業界如何發展，分散旁路的廠家仍然無法轉向另一陣營。目前最主流的模塊化UPS廠家，比如艾默生、伊頓、APC、英威騰、華為等，都是采用集中旁路的方案，精明的客戶應該心中明白個中緣由。

　　模塊化UPS以其高可用性、可維護性日益受到認同,成為通信網絡中電信級UPS發展趨勢。目前大容量模塊化UPS系統的旁路控制技術主要有三種模式:集中旁路、機架獨立分散旁路及功率模塊獨立分散旁路控制模式。模塊化UPS電源系統充分利用了模塊化技術,有效地提高了交流不間斷供電系統的可維護性,從而提高了系統的可用性程度。
