動力電池PACK系統的組成,動力鋰電池系統設計要求

來源：存能電氣  日期：2019-10-24 14:14  瀏覽量：次

　　動力電池PACK系統的組成，動力鋰電池系統設計要求。隨著全球能源變革時代的到來，從歐洲到北美，從北美到亞洲，再到全球最大的汽車市場中國，相關政府部門已經或者正在制定停售內燃機汽車的時間表。汽車電動化已經成為不可逆轉的趨勢。動力電池PACK作為電動車的“心臟”，你知道它的組成及設計要求嗎？

　　動力電池PACK系統的組成

　　眾所周知，電池PACK是新能源汽車核心能量源，為整車提供驅動電能，它主要通過殼體包絡構成電池PACK主體。電池PACK組成主要包括電芯、模塊、電氣系統、熱管理系統、殼體和BMS幾個部分。

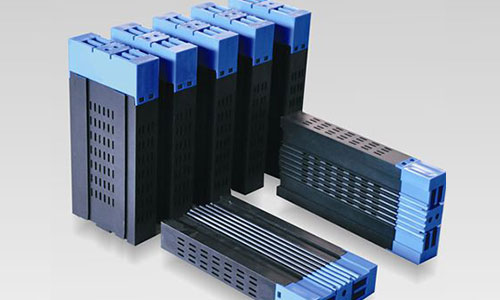

　　1)、動力電池模塊：如果把電池PACK比作一個人體，那么模塊就是“心臟”，負責儲存和釋放能量，為汽車提供動力。

　　2)、結構系統：結構系統主要由電池PACK上蓋、托盤、各種金屬支架、端板和螺栓組成，可以看作是電池PACK的“骨骼”，起到支撐、抗機械沖擊、機械振動和環境保護的作用。

　　3)、電氣系統：電氣系統主要由高壓跨接片或高壓線束、低壓線束和繼電器組成。高壓線束可以看作是電池PACK的“大動脈血管”，將動力鋰電池系統心臟的動力不斷輸送到各個需要的部件中，低壓線束則可以看作電池PACK的“神經網絡”，實時傳輸檢測信號和控制信號。

　　4)、熱管理系統：熱管理系統主要有4類：風冷、水冷、液冷、相變材料。以水冷系統為例，熱管理系統主要由冷卻板，冷卻水管、隔熱墊和導熱墊組成。熱管理系統相當于是給電池PACK裝了一個空調。電池充放電的過程實際上就是化學反應的過程，化學反應會釋放大量的熱量，需要將熱量帶走，讓電池處于一個合理的工作溫度范圍內，以提高電池的壽命和可靠性。

　　5)、BMS：BMS電池管理系統可以看作是電池的“大腦”。主要由CMU和BMU組成。

　　動力鋰電池系統設計要求

　　動力電池系統設計要以滿足整車的動力要求和其他設計為前提，同時要考慮電池系統自身的內部結構和安全及管理設計等方面。

　　由于不同種類電動汽車的結構和工作模式的不同，導致對動力電池的性能要求也不一樣。純電動汽車行駛完全依賴于動力電池系統的能量，電池系統容量越大，可以續航里程越長，但所需電池系統的體積和重量也越大。雖然混合動力汽車對動力電池系統的容量要求比純電動汽車要低，但要能夠在某些時候提供較大的瞬時功率。而串聯式和并聯式混合動力汽車對電池系統的要求又有所區別。

　　中國電池PACK產能在逐步擴大

　　誠然，我國動力電池PACK業務起步較晚，技術水平也較日本、韓國等落后，但我國動力電池生產規模正在逐年增長，尤其是在2015年，行業增速高達229.5%，容量也突破了300億元，達到346.9億元，預計到2019年，動力電池PACK行業將形成千億級市場。

　　據了解，目前，我國動力電池PACK行業市場參與主體有三種類型：電芯生產企業、整車企業和專業電池PACK企業，目前其市場占比分別是60%、20%、20%。

　　動力電池PACK的整體造型，極大程度上影響著整車的車身結構。電池結構與整車設計已經密不可分。換句話說，未來的電池Pack本就是整車設計的一部分。因此整車廠掌握PACK制造工藝，可以極大的減少溝通成本，提高工作效率。
