UPS電源柜在高壓開關柜操作中的應用

來源：存能電氣  日期：2019-04-15 17:13  瀏覽量：次

　　UPS電源柜在高壓開關柜操作中的應用。高壓開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用。低壓開關柜就是低壓配電房里使用的成套設備柜,而UPS開關柜,一般是用于計算機房,或監控室,或者是其它重要設備,主要是防止停電的影響。

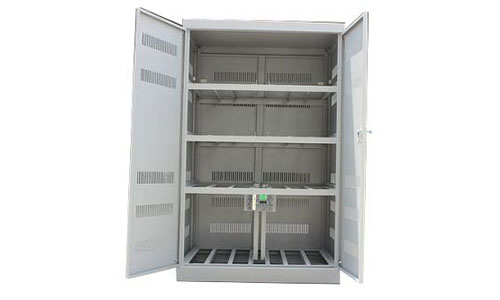

　　UPS電源柜

　　UPS電源柜具有帶載能力強，負載兼容性好、市電輸入電壓、頻率范圍寬、輸出無切換時間、優異的發電機兼容匹配性等特點，極大地滿足各種用電環境的需求;完善的保護裝置，提升了系統運行的穩定性、可靠性;人性化的LCD液晶界面設計，使人機溝通零距離;隨時觀察到UPS的工作狀況、歷史記錄、及時對UPS進行控制，并可組成熱備份系統，以提高系統的可靠性。

　　它具有功能完善，結構緊湊，穩定可靠、部署靈活、方便維護的特點。最佳適用于數量龐大，空間分布廣泛的各大行業機構基層單位及網點，如政府職能機構基層部門、銀行營業網點、通信網點、石油石化加油站點、中小型企業、中大型企業分支機構等網絡環境。

　　高壓開關柜

　　高壓開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，高壓開關柜按作是用上海伊頓通用設備網柜等。電壓等級在3.6KV~550KV的電器產品，高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場合。

　　高壓用戶的電費計量辦法通常是高供高計，思考到計量的獨立性，要配備一臺獨自的高壓計量柜，這么就需求四臺高壓柜。較為經濟的辦法是選用三臺高壓開關柜，將計量功用加到進線柜中。

　　UPS電源柜在高壓開關柜操作中的應用

　　1、TV供電辦法

　　TV為電壓互感器，用來進行電壓信號改換的電力設備。TV供電辦法首要是運用TV向操作回路供應電源。一種辦法是直接運用TV供應十0V操作電源;另一種辦法是由TV經過基地變壓器供應220V操作電源。

　　因?yàn)門V的二次側額外電壓通常為十0V，在選用斷路器操作安排及其它元件時應將其作業電壓定為十0(1十)V。思考到斷路器操作安排的分合閘及電機儲能和維護設備的功率5，TV采納V形接線時，每只TV二次繞組容量應不小于500VA，采納Y形接線每只TV二次繞組容量應不小于300VA。

　　在公司用戶中，進線柜通常還承當電能計量的功用。而依據電能計量的請求，計量用TA或TV有必要用獨立的二次線圈，不能加裝其它設備。TV供電辦法，盡管斷路器在分合閘時通常沒有負荷，但電機儲能可達數十秒鐘，一重用來指示斷路器分合閘狀況的指示燈，以及維護元件的作業都會構成壓降，致使電能計量過失，這是供電有些所不容許的。假計劃量和操作回路別離運用一組TV，很難設備在一臺高壓開關柜中，必定要添加一臺獨自的高壓計量柜而添加工程造價。

　　在高壓電源正常的狀況下，TV供電能夠滿意斷路器的分合閘請求。此刻，若采有微機維護，維護設備將不能正常作業;若選用DL或GL系列電流繼電器構成的維護，即便電流繼電器動作，但因?yàn)椴僮麟娫措妷哼^低，斷路器將拒分，然后拓寬事端計劃，上一級維護動作，拓寬停電計劃。實習中，咱們除了運用維護的出口跳斷路器，一同把斷路器的過流脫扣線圈串入電流回路。在發作缺點時，直接運用斷路器操作安排上的過流脫扣器跳斷路器。

　　運用過流脫扣器構成維護，也有潛在的不安全要素。缺點時一旦GL電流斷電器或ZJ5型基地繼電器的接點協作欠好，以及接點卡澀呈現常開接點不能及時閉合，TA二次繞組還會呈現開路的狀況。因?yàn)榇丝塘鹘?jīng)TA一次側的缺點電流很大，會在二次側發作很高的電壓，會損壞TA的絕緣，焚毀二次回路，致使上一級維護動作拓寬缺點計劃。

　　2、DC供電辦法

　　DC供電辦法，是選用蓄電池經過直流電源屏向操作回路供應電源。在電力體系中變電所底子都是DC供電辦法。體系正常作業時，由整流電路或高頻開關電源供應直流操作電源;溝通失電時，由蓄電池經穩壓回路供應直流操作電源。在變電所中運用直流電源供電，徹底能夠防止TV供電時或許呈現的上述疑問。

　　直流電源，牢靠性好造價高，通常一套50Ah直流電源屏報價近十萬元。開閉所因?yàn)闃?gòu)造緊湊，放置直流電源屏也很艱難。如今，商場上有一種小型直流電源設備，即直流電源箱和壁掛直流電源。直流電源箱和壁掛直流電源與規范的直流電源屏相同，通常都是由高頻開關電源和微機監控設備構成，能夠?qū)π铍姵亍⒅绷麟妷?、電流、絕緣進行監控，乃至具有“四遙”功用。

　　直流電源箱和壁掛直流電源的容量通常在十～36Ah之間，徹底能夠滿意16臺以內斷路器的操作請求。這種小型直流電源體積較小，可掛在墻上或在墻角設備，適宜裝在小型變電所的高壓配電房內，報價通常為同類直流電源屏的1/3～1/2。一只十Ah的壁掛式直流電源就足能夠夠用了。在許多的項目中已開端選用此種操作電源供電辦法，都取得了極好的效益。

　　3、UPS供電辦法

　　因?yàn)閁PS供電辦法中，操作電源不受與高壓母線電壓的影響，可防止TV供電辦法時呈現的計量疑問和維護拒動景象。只需訂購時將斷路器和維護設備的操作電源訂為溝通220V，其它可視同于直流操作電源。那么如何挑選UPS操作電源呢?

　　小型UPS的容量有0.5、1、3kVA等幾種規范，規范配備的作業時刻為15min。假定進一步思考到蓄電池的自放電，選用1h的1kVAUPS更可無憂無慮了。UPS又分后備式和在線式兩種。后備式UPS正常時由溝通輸入供電，輸入中止或反常時切換至蓄電池供電，切換時刻通常在十ms以內。在線式UPS在溝通輸入缺點和康復時，市電辦法和電池辦法切換時刻為零。在線式UPS報價為后備式的5～10倍，后備式UPS切換時刻10ms，僅為半個周波，小于維護的照應時刻，對維護作業和斷路器的分合閘沒有影響。

　　在工程實習中，用UPS向高壓開關柜操作回路供應作業電源已在多個工程實習中得到了運用，運用狀況十分安穩。UPS電源柜為操作電源供電的辦法為用戶節約了設備出資，一同具有極好的牢靠性。

　　以上就是UPS電源柜在高壓開關柜操作中的應用,希望可以幫到你!
