鋰電池保護板接線線路與方法介紹

來源：存能電氣  日期：2019-04-24 11:13  瀏覽量：次

　　鋰電池保護板接線線路與方法介紹。保護板作為鋰電芯的安全保護器件,既要在設備的正常工作電流范圍內,能可靠工作,又要在當電池被意外短路或過流時能迅速動作,使電芯得到保護。鋰電池保護板，原理很簡單，做起來也簡單，其對客戶的要求，一定要非常的明確，細到元器件的型號，工藝要求，電壓要求，電流要求，輸出口接法，充電等。

　　鋰電池通常分兩大類：

　　鋰金屬電池：鋰金屬電池是使用二氧化錳為正極材料、金屬鋰或其合金金屬為負極材料、使用非水電解質溶液的電池。

　　鋰離子電池：鋰離子電池一般是使用鋰合金金屬氧化物為正極材料、石墨為負極材料、使用非水電解質的電池。

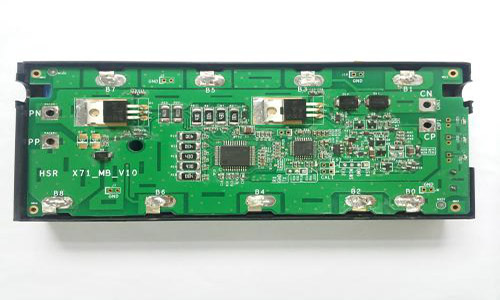

　　鋰電池保護板接線線路與方法

　　每個鋰電池保護板的串?dāng)?shù)不同接線方式不同，同口分口接線方式也不同。如果要精確到每個產品請查看保護板詳細頁面，但是總體接線還是不變的。由于鋰電池的活躍性，使用鋰電池一定要加保護板，防止鋰電池過充過放過流。下面由存能電氣大家介紹一下鋰電池保護板如何接線。

　　鋰電池保護板是對串聯鋰電池組的充放電保護；在充滿電時能保證各單體電池之間的電壓差異小于設定值（一般±20mV），實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果；同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命；欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。

　　鋰離子電池都是電池+保護板。3線只會出現在保護板上，電池永遠只有2根線。鋰離子電池有2種，明顯3.7V的就是非磷酸鐵鋁，可以直接換。

　　更換很簡單（注意正負極）

　　1：把原鋰電池的包裝拆掉，然后電烙鐵把保護板和電池分開。

　　2：同樣然后把你新鋰電池的保護板拆掉，把電池接到舊的保護板上即可。

　　P+、P-接輸出。B+接電芯正極，B-接負極。如果是多節串聯，B1負極和B2正極接在一起，以此類推，最后一節電池負極接Bn-。先焊接導線，最后連電池，不要接錯。完成后如果無輸出，記得用充電器在P+、P-引出的充電接口上充電激活。

　　有些鋰電池第三根是溫度保護線，有些是電池信息核對線（比如換了非原廠電池要提示報警）。鋰離子電池都是電池+保護板。3線只會出現在保護板上，電池永遠只有2根線。鋰離子電池有2種，明顯3.7V的就是非磷酸鐵鋁，可以直接換。

　　36V鋰電池保護板怎么接線？

　　1、先把12個鋰電池串聯。如果有24節，可以先并聯，再串聯！

　　2、按照B接電池組的負極。依次B1_B2_B3、、、、B10_B1l_B2

　　3、同接口：鋰電池組的正極就是：充電和放電的正極。C：可以作為充電的負極放電的負極。

　　4、分接口：鋰電池組的正極就是充電和放電的正極。C：可以作為充電的負極。D：只能作為放電的負極。

　　鋰電池保護板的作用

　　1.過充保護，防止過量充電導致鋰電池包的損壞。

　　2.過放保護，以防過放在導致電池的壽命衰減。

　　3.過流及短路保護，是鋰電池使用過程中更安全可靠。

　　4.尺寸小，能夠適用于多種鋰電池包。

　　以上就是鋰電池保護板接線線路與方法介紹，電池保護板可以保護鋰電池，避免鋰電池過放的功能。當鋰電池過度放電時，鋰電池內部的內存物就會發生質的變化，這時候鋰電池保護板就能感知到這一點，從而快速地切斷放電電源，使得鋰電池不至于將電全部放出，從而保證鋰電池內部電流的穩定，避免了鋰電池過放的情況出現。
