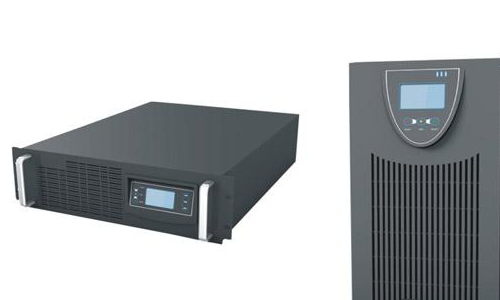

中大功率工頻在線式UPS電源工作方式和特點

來源:存能電氣  日期:2019-04-22 22:29  瀏覽量:

  中大功率工頻在線式UPS電源工作方式和特點。中大功率工頻在線式UPS電源突破了模擬電路時代的技術瓶頸。數字化控制技術與高精度SMD技術保證其適應各種電網環境,廣泛應用于機場、電視塔、電信、銀行、證券、交通、電力、工業等行業。針對國內市場電力環境優化設計的自動穩壓型UPS,通過先進MCU控制及可靠功率設計,有效的解決5種電力問題。

  在線式UPS

  在線式UPS是指不管電網電壓是否正常,負載所用的交流電壓都要經過逆變電路,逆變器一直處于工作狀態。所以當停電時,UPS能馬上將其存儲的電能通過逆變器轉化為交流電對負載進行供電,從而達到了輸出電壓零中斷的切換目標。

  當在線式UPS電源在電網供電正常時,電網輸入的電壓一路經過噪聲濾波器去除電網中的高頻干擾,以得到純凈的交流電,進入整流器進行整流和濾波,并將交流電轉換為平滑直流電,然后分為兩路,一路進入充電器對蓄電池充電,另一路供給逆變器,而逆變器又將直流電轉換成220V,50Hz的交流電供負載使用。


  中大功率工頻在線式UPS電源工作方式

  工頻在線式UPS電源是指不管電網電壓是否正常,負載所用的交流電壓都要經過逆變電路,逆變器一直處于工作狀態。所以當停電時,UPS能馬上將其存儲的電能通過逆變器轉化為交流電對負載進行供電,從而達到了輸出電壓零中斷的切換目標。中大功率工頻在線式UPS電源工作方式如下:

  1、旁路維護方式

  當中大功率工頻在線式UPS電源進行檢修時,通過手動旁路保證負載設備的正常供電,當維修操作完成后,重新啟動在線式UPS電源,在線式UPS電源轉為正常運行。極低的維護率,MTTR為15萬小時,極大地提高在線式UPS電源可用性。

  當市電正常供電時,市電經濾波回路后,分為兩個回路同時動作,其一是經由充電回路對電池組充電,另一個則是經整流回路,作為逆變器的輸入,再經過逆變器的轉換提供電力給負載使用;由此可知,在線式不斷電系統的輸出完全由逆變器來供應,因此不論市電電力品質如何,其輸出均是穩定而不受任何影響。

  2、電池工作方式

  一旦市電發生異常時,將儲存于電池中的直流電轉換為交流電,此時逆變器的輸入改由電池組來供應,逆變器持續提供電力,供給負載繼續使用,達到不斷電的功能。不斷電系統的電力來源是電池,而電池的容量是有限的,因此不斷電系統不會像市電一般無限制的供應,所以不論多大容量的不斷電系統,在其滿載的的狀態下,其所供電的時間必定有限,若要延長放電時間,須購買長時間型不斷電系統。

  3、正常運行方式

  不斷電系統的供電原理是當市電正常時,機器會將市電的交流電轉換為直流電,而后對電池充電,以備電力中斷時使用;這里跟各位強調的是不斷電系統并不是停電時才會動作,像是遇到電壓過低或過高、瞬間突波等,足以影響設備正常運轉的電力品質時,不斷電系統均會動作,提供設備穩定且干凈的電力。

  4、旁路運行方式

  當中大功率工頻在線式UPS電源超載、旁路命令、逆變器過熱或機器故障,在線式UPS電源一般將逆變輸出轉為旁路輸出,即由市電直接供電。由于旁路時,在線式UPS電源輸出頻率相位需與市電頻率相位相同,因而采用鎖相同步技術確保在線式UPS電源輸出與市電同步。旁路開關雙向可控硅并聯工作方式,解決了旁路切換時間問題,真正做到了不間斷切換,控制電路復雜,一般應用在中大功率在線式UPS電源上。如果在過載時,必須人為減少負載,否則旁路短路器會自動切斷輸出。

  中大功率工頻在線式UPS電源的特點

  ●工頻在線式UPS電源,涵蓋10kVA~800kVA功率,具有語音報警功能;UPS、ECO(經濟運行模式)、EPS等三種工作模式選擇;最先進的節能技術與最先進的環保節能器件;四層電路板設計,采用高精度SMD元件與工藝;第六代低損耗大功率IGBT靜態開關;DSP全數字化控制技術,成就了柏克UPS電源系列產品的卓越品質。

  ●UPS電源是采用DSP數字化控制技術。高速微處理器(MCU)、可編程邏輯器件(CPLD)、第六代低損耗大功率IGBT和靜態開關扛鼎演繹了數字時代的經典傳奇,容量大、可靠性高、性能穩定。

  ●在線式UPS電源導入了先進的智能化電池管理系統,可根據用戶電池配置自動調整電池的充電電流參數,并根據供電環境對電池進行均充浮充轉換、濕度補償充電和放電管理。

  ●UPS電源自帶日程管理軟件,用戶可自我編程實行靈活的定時開/關機、電池充放電和均浮充等功能,讓用戶更方便地使用和管理UPS。

  ●從20KVA至200KVA范圍真正的雙轉換在線技術,數字信號處理器100%微控,并行冗余連接效率高>92%,雙電源供電(可選)接受100%不平衡負載冷啟動智能電池控制、兼容發電機、強大的通信系統。

  ●輸出短路保護,當您的負載有短路狀態時,逆變器會顯示故障,并自行鎖機,自行保護設備。

  ●過載保護,當負載超載時,本機會提示您,并自動延時鎖機,從而保護本設備不被損壞。

  總的來說,中大功率工頻在線式UPS電源突破了UPS電源行業的技術瓶頸,以先進的數字電路系統替代了傳統的模擬電路,實現了非凡的創新。智能化電池管理系統不僅減少了管理員的負擔,更能延長電池使用壽命達55%以上。在線式UPS電源可以實現對負載的穩頻、穩壓供電,而且在由市電供電轉換到蓄電池供電時,其轉換時間為零。
