電力專用UPS電源和電力逆變電源的區別

來源：存能電氣  日期：2019-04-21 14:26  瀏覽量：次

　　電力專用UPS電源和電力逆變電源的區別。電力專用UPS電源系統、電力專用逆變電源系統由電力專用UPS、電力專用逆變器、智能監控器、饋電單元、采集單元等組成，專為電力系統所定制的產品。該產品主要用于為發電廠、變電站等重要場合的部分自動裝置、信號裝置、通訊系統、遙控執行系統及事故照明裝置等設備提供交流不間斷電源。

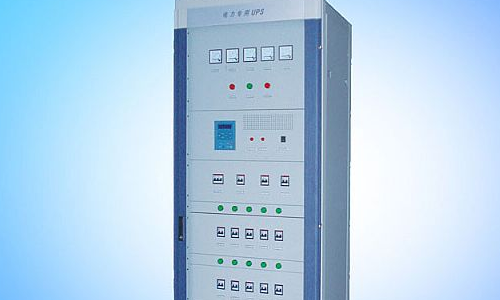

　　一、電力專用UPS電源

　　電力專用UPS電源是針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。主要用于電力運動、RTU、電力載波、電力監控等。將自備直流屏的220V、110V直流電逆變成AC220V/380V50Hz純正弦波輸出，供DCS、監控系統、自動化儀表，調度通信系統、微機系統等需要交流電的核心設備使用的UPS電源。電力專用UPS電源對于使用的機器有一定的范圍，不是每一款都能適用到用戶使用的設備上。

　　市電正常時，單相220V（或三相380V）經過隔離、整流濾波后通過逆變器給負載供電；若交流電網輸入異?；驍嚯姇r(shí)，則由電力系統后備的直流屏經逆止二極管逆變供電，當直流屏欠壓或斷電時，靜態開關切換到旁路供電；市電恢復正常時，自動切換到市電逆變供電。若逆變器過載或故障時，轉為旁路供電，同時發出警告信號。電力UPS主要應用領域：發電廠、變電站、配電所等。

　　電力UPS系統的組成

　　一般由電力UPS電源主機、旁路穩壓柜、輸出饋線柜等三部分組成（小功率時也可三合一）。

　　1、電力UPS主機柜：輸入輸出隔離變壓器、整流器、逆變器、靜態旁路開關、旁路開關、逆止二極管；

　　2、旁路隔離穩壓柜：旁路隔離變壓器、旁路穩壓器、手動/旁路維修開關；

　　3、饋線柜：回路分配單元、監測儀表、控制開關及信號指示等。

　　電力專用UPS電源特點

　　1、為電力行業量身定制的專業型UPS電源，適應電力行業內部的惡劣電網環境，滿足了電力行業的負載需求，還能讓用戶不必再為負載的三相不平衡而煩惱

　　2、1+1冗余并聯的工作方式，讓供電系統再增加一把安全鎖，滿足電力行業用戶對UPS高可靠性指標的極限需要

　　3、充分利用電力行業的220V/110V大容量電池組，可最大限度的延長UPS的后備時間，并節省電池組的安裝空間和前期投資

　　4、選配旁路隔離變壓器，實現輸入與輸出的完全隔離，并可保證輸出的零地電壓<1V

　　5、豐富的干接點監控信號，可納入電廠自身的DCS監控系統;出現問題，及時上報，便于值班人員對電力UPS電源的實時監控

　　6、大屏幕LCD中英文操作監控界面

　　7、有256條超長事件記錄，方便用戶對供電狀況進行分析和管理

　　8、靜態旁路具有極強的抗過載能力

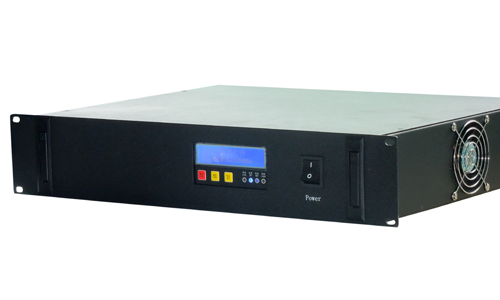

　　二、電力逆變電源

　　電力逆變電源專為變電站，發電廠設計，用于電力遠動，通訊，監控，事故照明等，也可以為發電廠交流潤滑泵，交流風機，水泵提供不間斷電力。電力逆變電源是一種后備式不間斷電源。它主要完成由直流到交流的逆變。通常可根據應用場合設定為直流主用或交流主用，由靜態開關控制切換。

　　電力逆變電源有著廣泛的用途，它可用于各類交通工具，如汽車、各類艦船以及飛行器，在太陽能及風能發電領域，逆變器有著不可替代的作用。電力控制系統的可靠程度是電力系統和設備可靠、高效運行的保證，而電力控制系統必須具備安全可靠的控制電源。

　　電力逆變電源的組成

　　濾波部分：輸入濾波器用于輸入端直流電源的雜訊濾除，得到平穩的直流，送入逆變器。輸出濾波器濾除輸出的交流諧波和干擾，使輸出更加平穩。

　　逆變部分：將直流電源轉換為正弦交流電源。

　　控制部分：控制逆變器電源跟隨基準市電，并與其保持相同的相位和頻率，自動調節，并使電源在規定的范圍內，按照設定的保護定值運行或保護。

　　顯示部分：采用LCD及LED狀態模擬盤，準確反映設備運行狀態及故障信息。

　　切換部分：對旁路、市電和逆變器輸出電源進行自動切換。

　　電力逆變電源的特點

　　■采用先進的PWM＋SPWM脈寬調制技術

　　該系列高頻電力專用逆變電源采用先進的PWM＋SPWM脈寬調制技術，輸出為穩頻穩壓、濾除雜訊、失真度低的純正弦波。

　　■先進的DC-AC電氣隔離技術

　　采用先進的DC-AC電氣隔離技術，有別于其他偽隔離的模式，真正實現DC與AC在所有回路完全電氣隔離，滿足所有應用系統的隔離要求，消除所有可能的交互干擾。

　　■帶載能力強、兼容性好

　　具備開機自檢功能，帶載能力強、負載兼容性好。內置旁路開關，提高了逆變電源供電的連續性、可靠性。

　　■市電、直流自由切換

　　具備市電直接開機功能，允許用戶在無直流輸入時，旁路市電輸出給負載供電；允許在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換。

　　■具備智能無人值守功能

　　具備智能無人值守功能，在出現直流電壓過高或過低、市電掉電等關斷輸出后，直流電壓或市電恢復正常，電源自動恢復，尤其適用于無人值守的通訊基站。

　　■具備完善的安全保護功能

　　具備完善的安全保護功能，具備直流輸入緩沖保護，具備過壓、欠壓、過載、過溫、短路、逆變故障等全面保護措施。

　　電力專用UPS電源系統、電力專用逆變電源系統由電力專用UPS、電力專用逆變器、智能監控器、饋電單元、采集單元等組成，專為電力系統所定制的產品。兩臺電力專用UPS或電力專用逆變器組柜，兩臺機串聯或并聯熱備份，適用于220kV及以上變電站或重要電力項目。
