模塊化電力專用UPS電源的技術特點和參數
來源:存能電氣 日期:2019-06-21 15:15 瀏覽量:296次
模塊化電力專用UPS電源的技術特點和參數。模塊化電力UPS電源系統應采用符合行業標準的結構設計,對空間需求低,以模塊為安裝、擴容、維護單元,具備在線擴容、維護方便的特點,最大限度地提高系統的可靠性、可用性、安全性,為用戶提供一個最完美的電源解決方案。
模塊化電力專用UPS電源的技術特點

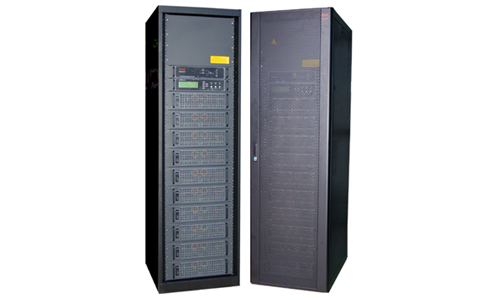

模塊化電力UPS電源是針對電力系統的特點和要求專門開發的UPS。UPS模塊采用帶電插拔模式,UPS的模塊化使其備用方式變得非常簡單,能方便高效地進行現場在線快速更換維修,同時這種結構模式,使UPS系統的可靠性大幅提高。
模塊化UPS電源系統采用最新的并聯技術,N+X冗余結構設計,為各行業提供真正的高可靠性電源;同時具有可在線熱插拔,維護方便、快捷;易擴容等普通UPS電源所沒有的特點。UPS模塊單體容量為2KVA/2.5KVA/3KVA,可并聯使用,最多可并聯20個,用戶可根據需求靈活配置2KVA~60KVA不同容量的模塊化UPS電源系統。且任意一個UPS模塊發生故障,自動退出工作,其它模塊自動均分其負載。
電力專用UPS電源對于使用的機器有一定的范圍,不是每一款都能適用到用戶使用的設備上,電力UPS電源是專為發電廠、變電站等電力行業設計,將自備直流屏的220V、110V直流電逆變成AC220V/380V50Hz純正弦波輸出。
電力專用UPS電源的特點
1+1冗余并聯的工作方式,讓供電系統再增加一把安全鎖,滿足電力行業用戶對UPS高可靠性指標的極限需要;
充分利用電力行業的220V/110V大容量電池組,可最大限度的延長UPS的后備時間,并節省電池組的安裝空間和前期投資;
選配旁路隔離變壓器,實現輸入與輸出的完全隔離,并可保證輸出的零地電壓<1V;
豐富干接點監控信號,可納入電廠自身的DCS監控系統;出現問題,及時上報,便于值班人員對電力UPS電源的實時監控。
模塊化UPS電源的優勢
1.單個模塊出現故障不影響系統正常運行,無須停機等待修復,因此用戶不會因UPS模塊故障而造成損失;
2.技術人員在現場無需排查故障點,直接更換模塊即可,如用戶有備品可自行維護;
3.平均修復時間由8小時降至在線狀態下5分鐘修復;
4.模塊化UPS電源采用多級分散式控制理論,功率模塊、監控模塊、靜態開關模塊均可在線插拔,互不影響;
5.具有多種工作制,模塊化UPS該產品具有多種制式可供選擇,易于操作,可實現多種進出線方式;
6.節能環保性:對電網污染小,高效率及模塊休眠等技術減少能源浪費。
模塊化UPS電源的技術參數
模塊化UPS電源技術參數主要包括:額定容量,輸入電壓范圍,輸入功因,輸出電壓,輸出功因,電池電壓,整機效率。
輸入特性:
1、輸入電壓范圍輸入電壓范圍寬可減小電池放電機會,延長電池壽命。
2、輸入功率因數功率因數低,輸入無功功率大,諧波電流污染電網,影響*其它設備。
3、主電源頻率允許范圍。
4、輸入電流諧波分量。(PFC、6/12脈沖變壓器)
輸出特性:
1、靜態穩定度。大型為1%,中小型為2%。
2、輸出瞬態特性。大型5%,中小型8%。
3、輸出過載能力。(如:過載125%5MIN;150S)
4、輸出功率因數。(0.8、0.9、1)
5、輸出電壓諧波失真度。典型3%以內。
集中供電方式:
優點:可以實現網絡設備資源的等電位控制,減小傳輸誤碼率。
缺點:初期投資大,單機故障影響大。
分散供電方式:
優點:方案布置靈活,故障影響小。
缺點:如整個設備不能保持同地線,易引發。
以上就是模塊化電力專用UPS電源的技術特點和參數,模塊化UPS電源系統是數據中心基礎設施設計的重要理念,它不僅簡化了從初始規劃到日常操作的每一個流程,還顯著改進了數據中心商業價值的所有主要組成部分–擴容性、可用性、易維護和高效性。
