如何測試UPS蓄電池和鋰電池容量

來源：存能電氣  日期：2019-02-28 10:26  瀏覽量：次

　　如何測試UPS蓄電池和鋰電池容量?UPS使用容量一般是指后端帶載的容量,蓄電池容量按照不同條件分為理論容量、額定容量與實際容量。通過對鋰電池組中的單體電池進行內阻測試，能夠準確地掌握鋰電池組中的每個電池的性能狀態，同時對于保證鋰電池和蓄電池供電穩定具有重要意義。

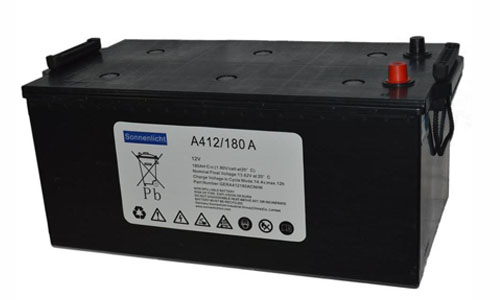

　　如何測試UPS蓄電池容量?

　　蓄電池是UPS系統中的一個重要組成部分，它的優劣直接關系到整個UPS系統的可靠程度。無論UPS設計的多么先進，功能多么齊備，一旦蓄電池失效，再好的UPS也無法提供不間斷供電。所以，千萬不要因貪圖便宜而選用劣質鉛酸蓄電池，這樣會影響整個UPS系統的可靠性，并將因此造成更大的損失。

　　1、外觀檢查

　　用目測法檢查UPS蓄電池的外觀，有無漏液、變形、裂紋、污跡、腐蝕及螺母松動等現象。

　　2、容量測試方法

　　UPS系統主用的蓄電池大多為鉛酸免維護電池，單體電池電壓為12V，為了能隨時掌握蓄電池組的大致容量，進行核對性放電試驗是必要的，其方法是：

　?、旁赨PS電池供電系統中，關掉整流器，讓蓄電池對UPS所帶負載直接供電，蓄電池組放電前后要測記每只電池的端壓、溫度、比重、室溫和放電時間。放出額定容量的30％～40％為止。

　　⑵放電結束后，要對蓄電池充電，充入電量應是放出電量的1.2倍。

　?、歉鶕?jù)測記的數據作出放電曲線，留作以后再次測試時比較。

　　離線式測量法：

　　將蓄電池組充滿電后脫離系統靜置1小時，在環境溫度為25±?5℃的條件下采用外接(智能)假負載的方式，采用10小時放電率進行放電測試ZHCH516智能蓄電池放電儀；

　　放電開始前應測量蓄電池的端電壓、環境溫度、時間；

　　放電期間應測量記錄蓄電池的端電壓、放電電流、室內溫度，測量時間間隔為1小時，放電電流波動不得超過規定值的1%；

　　放電電流乘以放電時間即為蓄電池組的容量。蓄電池360pifa.com按10小時率放電時，如果溫度不是25℃時，則應將實際測量的容量按照下式換算成25℃時的容量Ce。

　　核對放電法：

　　核對放電法即100%C的深度放電，它具有容量測試準確可靠的優點，因此，仍然是目前世界上檢測UPS蓄電池性能的最可靠方法。核對放電法即全放電的容量試驗，是檢測蓄電池容量最直接、最可靠的方法，無論是在線還是離線進行檢測，都必須設置備用電源作為防范措施，以保證系統的安全。但放電的電流精度，電壓精度，計時精度均有講究。

　　常用的蓄電池容量測試方法是將電池接上一個負載進行放電，按照恒定的放電率，放到終止電壓后，停止放電，計算放電時間和放電電流的乘積，即可得到電池的容量，總的來說就是通過放電儀放電核容。

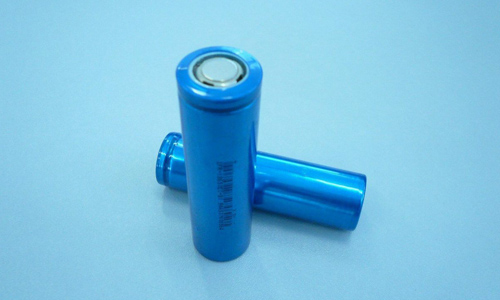

　　如何測試鋰電池容量？

　　鋰電池容量配置的是否合理，直接影響風力發電的各項技術經濟指標。容量選的小了，多風時發出的富余電量得不到充分儲存。容量選的太大，一則增加投資；二則鋰電池可能會長期處于充電不滿狀態，將會影響鋰電池的效率和使用壽命。表一為鋰電池在風力發電設備中所占投資情況。

　　有專業的鋰電池分容柜，如果是個人的話，找一個可調可調的負載電阻和一個電流可調的直流電源來通過充電和放電的時間來計算電池容量。

　　充電電流×充電時間=電池容量（從2.7V或3.0V充電到4.2V）或放電電流×放電時間=電池容量（從4.2V放電到2.7V或3.0V）

　　鋰電池容量測試步驟：

　　1、把鋰電池充滿電，單只鋰電池充充滿電后的電壓是4.2V；

　　2、用萬用表使電池恒流（0.5C，相對于電池容量而言)放電，終止電壓設定為3v；

　　3、用恒流放電的時間乘以放電電流就是鋰電池容量了；

　　檢驗：如果恒流放電不能達到兩個小時，那么標稱電壓就是不夠的。鋰電池就有假冒偽劣的可能性。

　　電池容量檢測方法：

　　電池容量一般用mAh毫安時表示，1mAh表示：1毫安電流放電1個小時。電池容量檢測一般在25℃的條件下用恒定電流放電至保護電壓，放電時間和放電電流相乘得到的就是電池的容量。電池容量單位是安時(AH)，用不同的電流放電測量結果不同，電動電池容量以2小時率計算。

　　輸出線正負極接好后，將正極接上電池正極，負級接上電池負級，這時會聽到儀器的鳴叫報警音，切換顯示時間和電壓。按電流選擇鍵（放電電流）、電壓選擇鍵（終止電壓）、清零鍵（清除上次放電時間）、放電鍵（放電開始），鳴叫音停止，儀器開始記錄放電時間和顯示蓄電池的電壓。

　　鋰電池和蓄電池容量的高低是決定電池質量的主要內容，容量的多少?zèng)Q定了產品使用的時長,而電芯的品質決定了電池循環壽命的多少。電池生產廠家一般都有專用的設備進行檢測以保證出貨產品的質量合格，大家不必太過擔心。
