鋰電池組保護板原理，鋰電池保護板怎么激活?

來源：存能電氣  日期：2019-01-18 13:09  瀏覽量：次

　　鋰電池組保護板原理，鋰電池保護板怎么激活?鋰電池在我們的日常生活中,用到的范圍越來越廣,鋰電池組保護板主要是針對可充電（一般指鋰電池）起保護作用的集成電路板。很多人對鋰電池組保護板的工作原理和激活方法都不知道，本文存能電氣小編就來和大家解答。

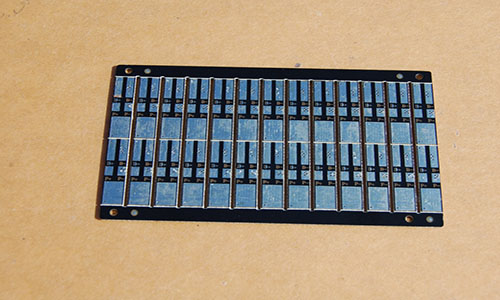

　　什么是鋰電池保護板？

　　成品鋰電池組成主要有兩大部分，鋰電池芯和保護板。

　　鋰電池保護板是對串聯鋰電池組的充放電保護；在充滿電時能保證各單體電池之間的電壓差異小于設定值（一般±20mV），實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果；同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命；欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。

　　鋰電池組保護板的作用是保護電池不過放、不過充、不過流，還有就是輸出短路保護。

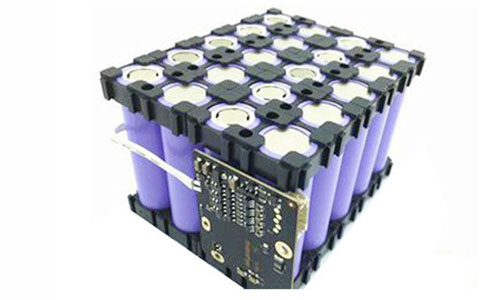

　　鋰電池組保護板原理：

　　鋰電池組之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池組件總會跟著一塊精致的保護板和一片電流保險器出現。

　　鋰電池組的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

　　普通鋰電池組保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。

　　由于鋰電池的化學特性，在正常使用過程中，其內部進行電能與化學能相互轉化的化學正反應，但在某些條件下，如對其過充電、過放電和過電流將會導致電池內部發生化學副反應，該副反應加劇后，會嚴重影響電池的性能與使用壽命，并可能產生大量氣體，使電池內部壓力迅速增大后爆炸而導致安全問題。

　　因此所有的鋰電池組都需要一個保護電路，用于對電池的充、放電狀態進行有效監測，并在某些條件下關斷充、放電回路以防止對鋰電池發生損害。

　　鋰電池保護板怎么激活?

　　鋰電池保護板使用的場效應晶體管作為保護元件的。為保證電池在異常時不會被重新接入電路而對電路進行特殊的設計。其方法是保護電路的控制部分電源供應是在保護用場效管后面的供電的，只有在保護管正常導通后電路才會工作。因此在第一次使用時或已經產生保護后，因后續電路的電源被斷開，電路沒有電源，保護電路是無法工作的。電池也就沒有輸出。這時，只有將電池接入充電器，利用充電器為保護電路的控制電路部分供電，控制部分得電工作，鋰電池才能正常使用。

　　鋰電池保護板激活的方法：如果保護板由于限流保護后，有可能需要充電激活或者徹底斷開負載后激活，那就相對比較麻煩，但也可以將B-（電池負）和P-（放電負）短接碰一下，保護就會釋放，記得在短接碰一下時候切記不要帶大負載（比如轉吧一直擰著），否則會可能冒很大火花喲，這個根本原因是保護后放電MOS兩端形成較大壓差，短接碰一下是將放電MOS的D-S電平直接復位到0V，此刻保護釋放。

　　現在并不是所有的鋰電池保護板都需要激活了，只是有的保護IC需要激活，而且這是老的IC方案，老的IC方案這所以需要這么做是為了讓保護板不工作，以降低靜電放電能量，好讓鋰電池存放的時候較久一點。這就是為什么設計需要充電激活的原因所在。

　　怎么檢測鋰電池組保護板好壞？

　?、偻ㄟ^萬用表確定電池排線接線正確；

　　②測量電壓正常后，將排線插上保護板，測量保護板B-和P-之間的電阻，電阻是0，則說明他們之前暢通無阻，保護板是好的；

　?、弁ㄟ^接上B-線，測量B-和電池總正極的電壓和P-和電池總正極的電壓。電壓一致，說明保護板正常（保護板相當于開關，開關已經打開，電流可安全通過）示例測試得：B-到電池總正極電壓是25.11VP-到電池總正極電壓是25.11V。兩個電壓一致表示保護板正常。如果P-通過大電流放電，會有輕微壓降，保護板發熱（50度左右），屬于正常現象。

　　檢測鋰電池保護板的注意事項

　　1、測量每串電壓時表筆放正確，碰到一起會短路冒煙；

　　2、接保護板時，一定要先接好排線再插好保護板，插好好保護板接可能導致燒壞保護板。

　　鋰電池組保護板作為鋰電芯的安全保護器材，既要在設備的正常作業電流規模內，能可靠工作，又要在當電池被意外短路或過流時能迅速動作，使電芯得到保護。隨著鋰電池應用的普及，鋰電池組保護板越發重要，鋰電池本身的化學特性決定了我們必須要對電壓進行保護。
