特種改裝車—存能電氣車載式鋰電池UPS解決方案

來源：存能電氣  日期：2019-01-11 10:42  瀏覽量：次

　　特種改裝車—存能電氣車載式鋰電池UPS解決方案。隨著各種特種功能車輛及船舶游艇業的蓬勃發展,越來越多的通信設備、日常電器、精密儀器被應用其中。首當其中的就是需要解決電力的問題，這個時候車載式UPS鋰電池就是最好的解決方案。接下來就跟隨存能電氣小編一起去看看車載式鋰電池UPS的解決方案。

　　特種改裝車—車載式鋰電池UPS解決方案

　　前言：

　　隨著我國各種功能車輛事業的蓬勃發展。越來越多的各種通信設備、精密儀器被應用其中。但也由此帶來一些必然的問題：在移動應用的過程中如何保證其正常工作不受影響呢？首先要解決的就是電力問題。為了使工作環境更為舒適，一些車船上還配備了空調、加熱器等日用電器。如果采用普通型UPS來承擔這些負載，將會使UPS故障率增高數倍甚至根本無法帶載。

　　因此，建議采用綠色節能、占地面積小的存能電氣車載式鋰電池UPS系統。

　　客戶需求：

　　車載式UPS系統應用于某特種車艙體內，艙體內預留給UPS系統的最大空間尺寸為：500*700*700（單位mm）；UPS主機功率為10KVA,220Vac輸入，220Vac輸出，磷酸鐵鋰電池容量為192V40AH。

　　解決方案：

　　1、配置方案：車載式鋰電池UPS型號：HQ1110（10KVA主機一臺），電池型號：192V40A，電池類型：磷酸鐵鋰電池

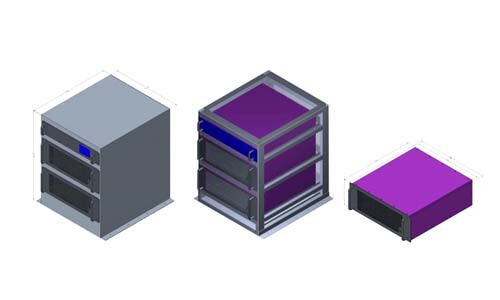

　　2、結構設計：車載式UPS主機及磷酸鐵鋰電池組設計為標準19英寸機架式結構，取500mm為寬度，700mm為高度，700mm為深度，分為三個模塊上機架安裝（主機1個模塊，電池2個模塊），下方進線。（如下圖所示）

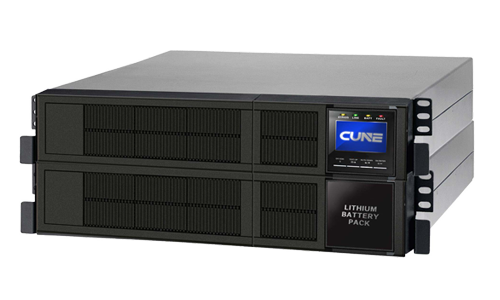

　　存能電氣車載式鋰電池UPS介紹：

　　應用范圍：

　　本產品專為大功率車載系統設計,極大?高供電系統的可靠性,徹底消除電網的沖擊,浪涌,陷落及雜訊干擾等對負載設備所造成的不良影響,以精致的品質,優異的性能及人性化操作為設計導向，極大提高供電系統的可靠性,徹底消除電網的沖擊，廣泛應用于各種特種改裝車輛。

　　車載式UPS性能特點：

　?、俪瑢挼妮斎腚妷悍秶?/span>

　　超寬的輸入電壓范圍，即使在電力環境非常惡劣的偏遠地區也能正常供電，減少了電池放電次數，提高了電池的使用壽命。

　?、谟押玫娜藱C(jī)界面

　　操作簡單，LCD中文顯示面板將車載鋰電池UPS的各項運行狀況清晰的顯示在面板上，讓用戶隨時掌握車載式UPS供電質量及應用環境的變化。

　?、蹣?biāo)準19英寸

　　采用標準19英寸標準機架式結構，可安裝于標準機柜中，節省占地面積、空間；便于安裝、使用及維護。

　　④采用最新的DSP控制技術

　　采用先進的DSP數字控制技術，有效提升了產品性能和系統可靠性，并實現更高功率密度的集成和小型化。

　?、葺斎牍β室驍?shù)自動校正功能

　　采用數字化控制的有源功率因數校正技術，使輸入功率因數高達0.99以上，以避免對電網環境的污染，達到節能，降低系統投資成本的目的。

　?、?0/60Hz頻率自適應功能

　　自動識別，適應50Hz/60Hz電源系統，滿足全球電源系統要求。

　?、呒嫒莅l(fā)電機輸入

　　輸入電壓與頻率范圍廣，能有效隔離發電機產生的不良電力，為負載提供安全、穩定的電源。

　?、嗬鋯?dòng)和市電啟動功能

　　市電異常狀況可以直接用電池啟動車載式UPS，滿足應急需求。無電池狀態可直接采用市電啟動UPS，可作高精度穩壓電源使用。

　?、酦+X并聯冗余功能

　　具備N+X并聯冗余功能。

　?、釫CO經濟運行模式

　　具有ECO運行模式，高效節能，降低用戶使用成本。

　　車載式UPS工作原理：

　　車載鋰電池UPS正常運轉時的運作方法：

　　當車載式UPS正常運轉時，市電電源經由濾波器濾除高階波噪聲，一路經由充電器對電池組充電，保持電池電力于滿電位，另一路經由整流器，整成直流電，經逆變器轉成純凈的正弦波電源，再經由靜態開關，濾波器送至用戶設備使用。。

　　市電斷電時，UPS的運作方法：

　　當市電斷電時，由電池迅速供電給逆變器經由靜態開關，濾波器持續送至用戶設備使用，不至造成負載有斷電情形發生。

　　存能電氣鋰電車載式UPS電池體積小、重量輕、可落地?cái)[放或者機架式的安裝方式，節約車體內部空間，非常適合應用在特種改裝車輛上和船舶之中。
