工頻UPS、高頻UPS和模塊化UPS誰更匹配數據中心需求?

來源：存能電氣  日期：2023-09-05 16:42  瀏覽量：次

工頻UPS、高頻UPS和模塊化UPS誰更匹配數據中心需求?數據中心一直以來都是金融、政府、能源、交通等行業的投入重點，其對系統彈性、可用性、運營效率、可運維性等提出了更高的要求，保障供配電UPS系統構建綠色數據中心到底是選工頻UPS還是高頻UPS還是模塊化UPS？

工頻UPS、高頻UPS和模塊化UPS誰更匹配數據中心需求?

從數據中心需求的角度上來說，配置UPS應該具有彈性擴容、高可用、高功率、高密度、智能化等特點。本文存能電氣小編就數據中心中常用的工頻UPS、高頻UPS和模塊化UPS電源進行了一個比較。

工頻UPS：工頻UPS不能按需隨時擴容可用性低，一旦故障運維人員無法處理，需要原廠維護，故障恢復時間長，效率低，低負載率及諧波治理措施導致運行效率遠低于宣稱效率，運行效率一般在85%左右，功率密度低，內置變壓器用于升壓和產生中線，功率密度難以提升，取決于設計，但工頻UPS近些年主要廠商已停止研發，智能化程度相對較低。

此外，工頻機占地面積大，效率低，重量大，安裝困難；此外工頻機均為塔式結構，內部構造復雜，維護必須專業工程師操作，費時費力。

高頻UPS：高頻UPS不能按需隨時擴容可用性低，但是成本較低實用性好，一旦故障運維人員無法處理，需要原廠維護，故障恢復時間長。效率較高，運行效率一般典型值90%~94%，功率密度較高，變壓器取消之后效率有一定提升，匹配程度一般。

高頻UPS必須采用可以在20kHzUPS中工作的高頻IGBT,這種IGBT價格貴、貨源少，有嚴格的電壓、電流工作區域，抗沖擊能力差，可靠性低，故障率高。

模塊化UPS：模塊化UPS具有彈性擴展可用性高，隨時增減支持熱插拔。N+X冗余實現更高可靠性；運維人員更換故障模塊即可消除故障，效率較高，效率一般較高，易實現更大的功率密度，一般為各廠商高端產品，智能化程度較高。

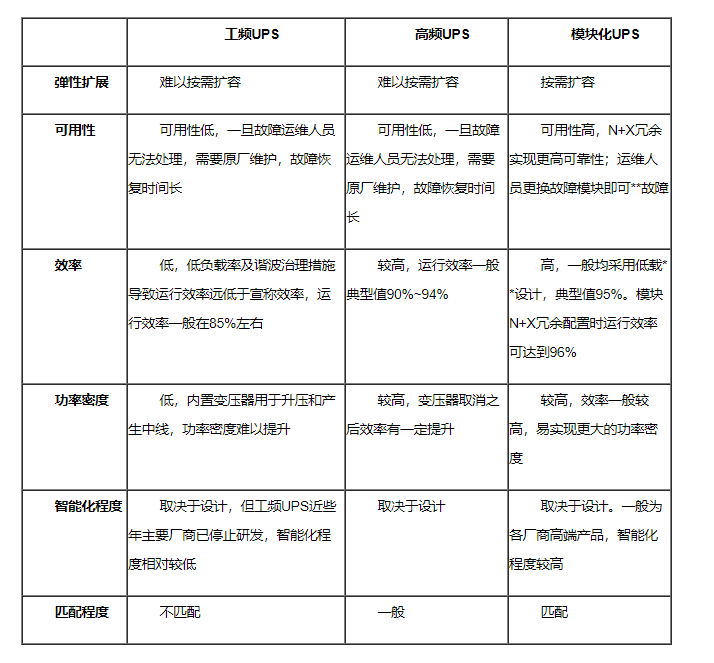

由表可見，工頻UPS和高頻UPS無論是可擴展性、可用性、效率還是功率密度方面都已經難以匹配數據中心的需求。而模塊化UPS則在這幾個方面均表現優異，必將成為數據中心的不間斷電源供電系統的主流選擇。

目前，電能消耗已成數據中心的最主要的成本構成，存能電氣鋰電模塊化UPS產品，提高了整機效率、沒有無功電流輸入、不干擾電網，是真正意義上“高效率、無污染、低能耗”的綠色電源。模塊化UPS產品已被廣泛應用于軍事、宇航、電信、醫療、金融、證券、科研、制造業、商業、傳播等各個行業領域，得到用戶的廣泛認可。

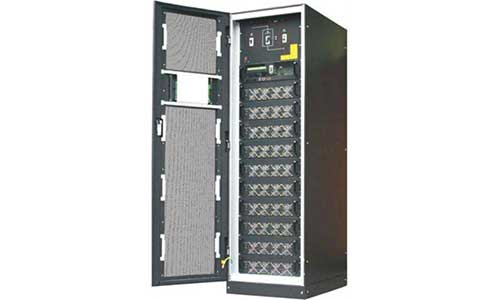

存能電氣鋰電模塊化UPS系統容量有100KVA,150KVA,200KVA,240KVA,320KVA,480KVA多個系統，功率模塊為10KVA,15KVA,20KVA,三個功率范圍，用戶可根據負載大小隨意選擇；系統為模塊式結構，由靜態開關模塊，監控模塊和Ｎ個功率模塊并聯組成，模塊Ｎ+Ｘ冗余，根據用戶需求進行在線升級擴容。

模塊化UPS的絕對優勢

1.可用性強，維護簡單：模塊化UPS，所有模塊全部采用在線熱插拔設計，可輕松實現在線更換模塊。

2.隨需擴容，節省初期投資：可根當前能預見的業務需求，配置當前的UPS實際容量，后期根據業務增加情況，可輕松實現在線增加功率模塊UPS系統無需停機/轉旁路/模塊位號設置等操作。

3.簡易安裝，擴容方便：模塊化UPS電源有多種主機架柜體供用戶選擇，主機架安裝簡單方便，機架之間可輕松實現直接并聯擴容。機架式模塊化柜體也可輕松嵌入標準服務器機柜安裝。

4.綠色環保，降低諧波污染：整機效率大于95％，逆變電流諧波(THDI)小于3％，輸入功率因數(ＰＦ)大于0.99。

5.體積小重量輕，運輸安裝方便：模塊化UPS標準機型取消了輸出隔離變壓器的配置，使得體積進一步縮小，重量大幅減輕。無論是運輸成本還是安裝，都比工頻UPS更加節省方便。

總結：可以看出，模塊化機器將成為市場主流。模塊化UPS憑借冗余熱插拔以及高效等特性，已經越來越多地應用在數據中心建設和擴容項目中。在大數據與移動互聯網的發展潮流中，模塊化UPS規?；瘧?yīng)用的腳步將進一步加快。
