UPS電源廠家淺談“N+X”冗余模塊化UPS是什么意思

來源：存能電氣  日期：2019-10-18 09:55  瀏覽量：次

　　UPS電源廠家淺談“N+X”冗余模塊化UPS是什么意思？模塊化UPS產品采用模塊化設計與N+X并聯冗余技術，功率模塊是整個系統的核心部分，其已經具備UPS的完整功能。模塊化UPS電源選用模塊N+X冗余技術,能夠在線熱插拔處于故障的模塊,MTTR是0。本文存能電氣UPS電源廠家就詳聊一番和大家。

　　UPS電源廠家淺談“N+X”冗余模塊化UPS是什么意思？

　　所謂“N+X”冗余模塊化UPS不但可以冗余并聯、熱插拔，而且必須是在一個機箱中至少有兩個相同規格容量的單機，否則就和以往的多機UPS并聯沒有區別。一個中等規模的機房既可采用模塊化UPS集中供電，又可以采用雙總線方式供電，還可多機并聯。目前模塊化UPS產品幾乎都采用高頻化結構技術。

　　“N+X”模塊化結構意義很大,比如一個數據機房的使用年限幾十年,而UPS的使用壽命遠沒有這么長,這中間甚至要更換幾次。如用以上所述的塔式機就遇到了很大困難,而用模塊化UPS這種就可以輕易地更新。在模塊化UPS系統中，用戶只需要購買相應的功率模塊，即可實現“N+X”的故障冗余，因此相對于傳統UPS的“N+1”模式，容錯率大大提高。

　　從容量上看，一般從幾百伏安到300kVA都有成熟的模塊化UPS產品，模塊做的越大越不容易，其中容量以10kVA～30kVA模塊化UPS用的較多。N+X模塊化UPS系統其實就是表示一個帶有冗余備份的UPS電源系統，其中X表示是冗余的UPS或者模塊的數量N代表額定UPS或模塊的數量。

　　模塊化UPS所以冗余性好是因為在機器設計的初期就是按照冗余性規劃的，所以不論是從電路上還是從結構上就是作為一個整體考慮的，這樣一來既可以分開又可以組合。模塊化UPS可以在線熱插拔和熱更換，保證了供電的連續性。單機UPS更換時比如關機，盡管有手動旁路，但由于輸出端仍和其他UPS一起連在負載上，有電壓存在，就不能帶電操作，除非裝機前預裝了隔離開關，但對于大功率來說這樣做勢不經濟的。

　　模塊化UPS由于它的結構特點，一般模塊在20kVA以下者居多，這也是應用最多的范圍，重量在20kg左右，一般一個人就可搬得動。許多模塊化機柜面板上的LCD都有人性化的圖示，當某一個模塊故障時就有明確標志，值班人員既可根據機上標示輕松更換模塊，不需要專門人員既可。

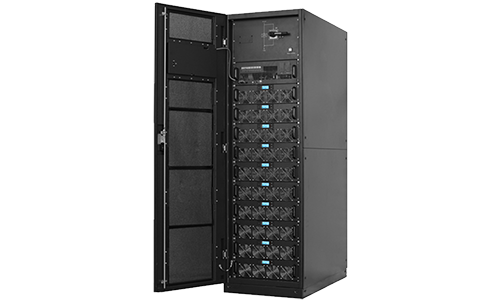

　　UPS采用先進的模塊化設計，機柜內可裝1～6個UPS模塊，每個UPS模塊為4KVA，且都是一臺功能完備的UPS，通過先進、獨創的并機及通訊方式并聯起來，完全實現了隨意組合、熱插拔等功能，方便維護及更換。用戶可以根據自己的負載以及為體現安全性所需要的功率冗余來決定UPS模塊數，方便配置N+X(4KVA～24KVA)完全冗余的UPS系統，靈活且可靠地保護關鍵設備。

　　總結：UPS模塊化結構無疑是今后發展的方向。因為模塊化具有帶電熱插拔的功能，熱更換的問題就解決了，無形中就帶來了另一個好處，即延長了數據中心連續工作的壽命。
