UPS電源中濾波器和整流器的作用

來源：存能電氣  日期：2019-08-15 09:39  瀏覽量：次

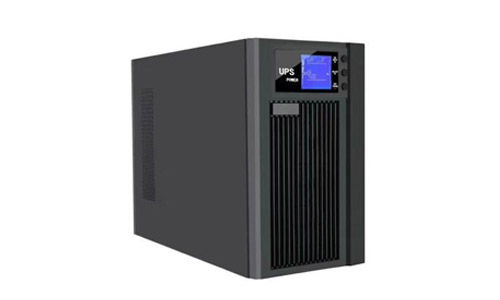

　　UPS電源中濾波器和整流器的作用。UPS是穩壓穩頻輸出的電源維護設備。由整流器、蓄電池、逆變器和靜態開關等幾部分組成。UPS電源專用濾波器解決UPS電源諧波問題，濾除UPS電源產生的諧波,諧波電流畸變率降到5%~10%以下。

　　UPS電源中濾波器的作用

　　目前,大多數UPS電源廠家基本上是采用無源濾波器和有源濾波器。在UPS輸入端安裝無源濾波器和有源濾波器主要是為了防止干擾、抑制輸入電流諧波分量。常用的無源濾波器一般是由R、L、C組成的選頻性網絡,它能夠有選擇地衰減輸入信號中不需要的頻率分量,有效地起到濾波作用,對電網同時也起到濾波作用。

　　這種濾波器制造簡單、經濟實惠,被廠家廣泛應用于大功率UPS電源中,抑制電流諧波分量在5%～6%這樣一個范圍,對電網來說或多或少有點影響,如果接有精密儀器,就可能測量出工作不穩定,出現干擾、讀數不準等現象。

　　如果用戶要求很高,要求電流諧波分量在3%以?xún)?nèi),這種無源濾波器不能滿足用戶要求,還需要采取更有效的措施來限制它。有些品牌UPS做得比較靈活,根據需要采用無源或有源濾波器。當然有源濾波器濾波比無源濾波器濾波效果要好得多,它能夠把電流諧波分量限制在3%以?xún)?nèi)。這樣對電網來說基本上沒有什么影響,這種濾波器效果好但價格昂貴。

　　UPS電源專用濾波器可以增加設備使用壽命，減少配電電流可以有效降低輸配電設備的工作溫升,減少老化現象,保證材料的性能,延長設備壽命。提高UPS節能現象,不僅提高功率因數,減少視在電流,又可以明顯降低高次諧波畸變,減少高次諧波損耗。

　　UPS電源專用濾波器對于上游的諧波電流呈現高阻，從而不會吸收上游的諧波電流，沒有過載的風險；在任何情況下不會與系統發生諧振；發出的容性無功功率小于額定功率的20%，保證在負載較輕時，不會發生無功功率過補現象；輸出端電壓保持在輸入電壓的±5%；性能穩定、可靠性高；現場安裝后不需要任何調試，確保總諧波電流畸變率THID<10%，因此，在一定年限（一般為3年）內不需要維護。

　　UPS電源中整流器的作用

　　UPS輸入功率因數低的主要原因在于輸入部分的電路結構和工作方式?，F(xiàn)代的整流充電器分降壓型和升壓型兩種，降壓型主要用于UPS電池組電壓低于輸入交流峰值電壓一定值的情況，而升壓型主要用于UPS電池組電壓高于輸入交流峰值電壓的情況。

　　對大功率UPS電源，尤其整流裝置為三相全控橋6脈整流器的UPS電源，其整流裝置產生的諧波占所有諧波的近25-33%，諧波能造成配電線纜、變壓器發熱，降低通話質量，空氣開關誤動作，發電機喘振等不良后果，對電網的危害很大。

　　在一般小功率UPS電源中，為了簡化電路的復雜程度而采用了二極管整流器，但二極管整流器無穩壓功能，為了濾波電容和逆變器的安全，有的采用了BUCK型高頻降壓整流器。

　　以上就是UPS電源中濾波器和整流器的作用，針對上述可能的問題，在了解UPS電源的工作原理的基礎上，開發的UPS電源專用濾波器，較好的解決了上述問題。只需要知道負載的額定工作電壓和功率，不需要知道諧波電流的數值及系統的參數，就可以選出自己所需要的UPS專用濾波器。
