鋰電池保護電路設計,鋰電池保護板原理

來源:存能電氣  日期:2019-10-09 14:11  瀏覽量:

  鋰電池保護電路設計,鋰電池保護板原理。鋰電池在充電過程中,每節鋰電池都設有一個均衡電路,在充電時通過鋰電池保護板的均衡電路來控制每節電池的電壓,使每一串電池保持相同狀態,保證鋰電池的性能和壽命。鋰離子電池的保護電路就是要確保這樣的過度充電及放電狀態時的安全性,并防止特性的劣化。

  鋰電池保護電路設計的注意問題


  ●鋰電池過充,過放電都會影響電池的壽命。

  ●注意鋰電池的充電電壓,充電電流。然后選取合適的充電芯片。

  ●注意要防止鋰電池的過充,過放,短路保護等問題。

  ●鋰電池保護電路設計過后要經過大量的測試。

  我們在設計需求要使用鋰電池的產品時,需要對鋰電池進行保護電路設計,在此基礎上才可以進行充電電路設計。鋰電池需要做過電壓充電保護、過電壓放電保護、過流放電保護、短路保護等。所以我們在設計鋰電池保護電路的時候,至少要實現以上保護功能。

  鋰電池保護板也有保護電池,避免電池過充的功能。當外接電源對電池持續快速地進行沖電時,鋰電池保護板就會產生保護作用,當鋰電池內部電量達到飽和程度時,鋰電池保護板內部電路就會自動切斷外界快速充電的電源。使得外界的電源不能夠進入電池呢。這也正是鋰電池保護板對電池過充進行保護的原理。鋰電池保護IC超小的封裝和很少的外部器件需求使它在單節鋰電池保護電路的設計中被廣泛采用。

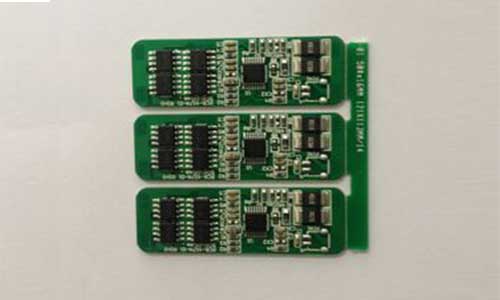

  鋰電池保護板原理

  鋰電池(可充型)之所以需要保護,是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電,因此鋰電池鋰電組件總會跟著一塊精致的保護板和一片電流保險器出現。

  鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成,保護板是由電子電路組成,在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流,及時控制電流回路的通斷;PTC在高溫環境下防止電池發生惡劣的損壞。

  鋰電池保護板主要由維護IC和MOS管構成,是用來保護鋰電池電芯安全的器材。鋰電池具有放電電流大、內阻低、壽數長、無回憶效應等被人們廣泛運用,鋰離子電池在運用中禁止過充電、過放電、短路,不然將會使電池起火、爆破等喪命缺陷,所以,在運用可充鋰電池都會帶有一塊維護板來維護電芯的安全。

  以上就是鋰電池保護電路設計,鋰電池保護板原理的介紹。目前市場上已經出現了專用的鋰電池保護板測試儀,但價格普遍偏高,并且測試時必須先將IC焊接在電路板上。
