18650鋰電池組裝60V電池組的注意事項

來源:存能電氣  日期:2019-08-06 10:35  瀏覽量:

  18650鋰電池組裝60V電池組的注意事項。鋰電池具有重量輕體積小、容量大、無記憶效應等優點,因而得到了普遍應用,許多數碼設備都采用了鋰電池作電源。我們知道,18650鋰電池組的外殼是鋼殼,沒有專用的電池點焊機,用電烙鐵是很難焊接的。當然,現在也有強力的電池助焊劑,用它和普通的電烙鐵就能很容易地焊接18650電池了。那你們是否知道18650鋰電池如何組裝60V電池組?組裝時又該注意哪些問題呢?


  18650鋰電池如何組裝60V電池組

  ●要升壓就要串聯

  18650只是一個小小的鋰電池單體,它的標稱電壓是3.7伏,如果想組成60伏,根據電路電壓原理,要想增壓,需要使用串聯的做法。60÷3.7=16.21個,取整數為17個,因此,只要把17個18650單體串聯起來,就可以實現60伏左右的電池組了,17*3.7=62.9伏。

  當然,這個電壓范圍并不是真的固定在60伏,而是大概值,最低放電電壓是2.75*17=46.75伏,而最高充電電壓是4.2*17=71.4伏。

  ●保護板必須加

  雖然簡單的串聯,就可以像疊羅漢那樣讓電壓升高了,但是鋰電池太嬌嫩太危險了,它不能過放也不能過充,也就是充電的電壓不能太高,否則可能會爆炸,而且也不能不計成本的放電,否則電池會壞掉,所以需要一種東西來保護過充或者過放,這就是鋰電池保護板。

  鋰電池保護板的本質,就是檢測鋰電池組的溫度,電壓和電流等量,讓這些參數控制在某個范圍內,這樣避免鋰電池走向“極端”損壞甚至引起安全問題,比如電壓高了,需要切斷充電電路;電壓低了,需要禁止電路放電;電流過大了,也要禁止輸入或者輸出。

  市場上已經有了成熟的現成保護板,直接買回來用就好了,按照它們的圖紙來接線和按照說明書的要求來使用,不要接錯線就好。

  ●避免內阻過大和發熱

  一般18650單體鋰電池的內阻是70mohm左右,電池串聯過多,內阻當然也會跟著串聯變大,而并聯剛好是相反,內阻越大,發熱越厲害,效率越低,溫度當然越高,如果溫度高于一定值,鋰電池會損壞的。

  而鋰電池連接也是一個問題,因?yàn)殡姵赝鈿な卿?,用普通的電烙鐵是焊接不好的,往往需要使用專用的點焊機,如果焊接不好,就會增加了電池組的內阻,在頻繁充放電中容易引起發熱,可能會引起意想不到的安全事故。

  電池之間的連接銅線銅條也很重要,需要根據電流來計算選型,當然越粗越好了,同樣可以降低電池組之間的內阻。

  18650電池裝成電池組需要注意以下幾點

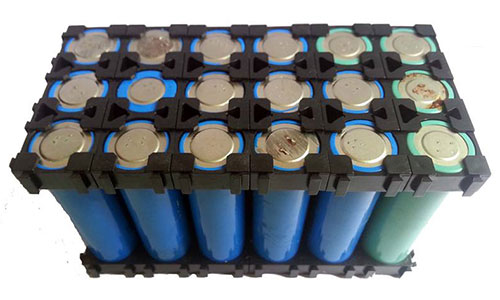

  1、電池排列整齊,有助于日后檢修方便。最好使用標準的18650電池卡托。

  2、焊接良好,市面最多的焊接方法是使用鎳焊機點焊。也可以使用電烙鐵,焊點均接觸良好。

  3、焊接好之后各組電池的線路一定整理清晰。

  4、做好防水與絕緣,最好裁剪一塊青稞紙或者用石棉材質。

  5、最重要一點,焊接前電池的內阻,當前電壓誤差不要超過0.05V。有條件一定加鋰電池專用的保護板,防止過沖過放。

  6、焊接好之后測量各路電壓是否良好。

  7、新組裝的鋰電池組使用一段時間之后要分組檢測一下電池的電壓。

  鋰電池組安裝注意事項

  (1)所有電線的連接必須牢固,裸露的銅絲禁止相互碰接(包括交叉碰接),這樣容易使控制器損壞以及產生鋰電池保護板保護,出現不亮燈的情況。在安裝過程中禁止線與線之間短接。

  (2)接線過程中的亮燈等待時間會根據控制器的設置的時間不同而不同,出廠鋰電池包容量一般是半電出廠,第一次安裝時亮燈會暗一些,屬正常范圍,在正常充電2-3天后正常亮燈。

  (3)鋰電池組安裝時間一般在白天進行,不宜在晚間進行安裝。

  (4)在電芯使用方面,包括對鋁塑復合膜、頂封邊(極柄端封邊)、側封邊、極柄的保護和避免機械撞擊、短路的措施。

  (5)電芯的可靠定位,鋰電芯組裝后在外殼內應緊固牢靠,不會活動,使整個鋰電池結構處于固結狀態。

  關于18650鋰電池組裝為大家介紹的是多方面值得參考借鑒的知識,包括操作步驟和實踐過程中的注意事項。由此可以得知,我們在實際使用的時候如果想要盡可能保證安全高效的效果目的,針對鋰電池使用方面就需要著重加以注意,并且想要進一步操作的話,還應該結合實際情況分析,避免因?yàn)槿狈ΤWR造成事倍功半的后果。
