電力專用UPS技術特點和配置方案
來源:存能電氣 日期:2019-07-24 09:22 瀏覽量:次
電力專用UPS技術特點和配置方案。電力專用UPS電源系統、電力專用逆變電源系統由電力專用UPS、電力專用逆變器、智能監控器、饋電單元、采集單元等組成,專為電力系統所定制的產品。探討現行UPS配置系統的需求和特征是很有必要的,從而得出最佳的電力調度中心UPS配置方案。

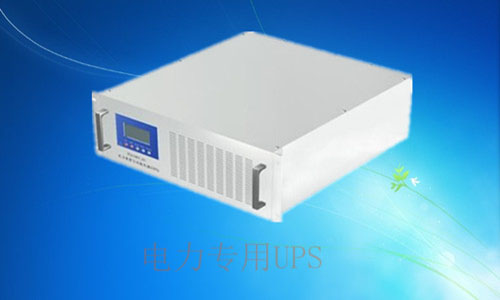

電力專用UPS說明
機架式、可并聯的電力在線逆變器,輸入DC48/DC110V/DC220V,在線式0毫秒切換,機架式,19英寸3U高,方便安裝機柜。不需另配蓄電池,引用電廠原有直流電,節約成本;不需另外配置笨重的隔離變壓器,在線逆變器本身內置高頻隔離,體積小,效率高,性能好,質量穩定可靠,符合現代電廠、水電站等部門“經濟”“節能”“環?!钡氖褂靡?。
在線逆變器也稱電力UPS,目前我司生產的都是機架式19英寸的電力專用UPS,方便各大用戶安裝機柜,效率高可靠,性能穩定。
電力專用UPS技術特點
●一體化裝置中的直流操作電源交流不間斷電源共用一組蓄電池,操作電源的充電機用于向包括UPS、DC/DC電源等在內的經常性負荷和蓄電池組供電。交流停電時則由蓄電池不間斷地向經常性負荷和UPS等負荷供電;
●可通過集中監控器的通訊接口實現直流操作電源和交流不間斷電源的遠程監控,通訊接口減少,系統簡化;
●負載短路時不關機、不中斷交流輸出;
●電力專用UPS系統具有智能化模擬顯示屏,的各個單元均能夠發出紅黃綠三種顏色的光,不僅能夠?qū)崟r(shí)顯示運行工況還具有防誤操作功能;
●UPS、逆變電源和DC/DC電源與直流操作電源之間配置了滿足電力系統要求的隔離變壓器,以防止由于接地引起的系統事故;
●限制了對直流母線的反灌紋波電壓,使系統符合并完全滿足電力UPS電源系統的安全規范;
●UPS可采用串聯或并聯熱備份方式,提高交流不停電電源供電可靠性;
●解決站內各UPS獨立工作,自身不具備串口通信或無法與后臺監控的問題??蛇B續監測站內UPS運行狀態,故障信息;
●過載能力、抗干擾能力強。
電力專用UPS配置方案
系統可根據實際需要靈活搭配:
單臺電力專用UPS或電力專用逆變器組柜,適用于110kV及以下變電站;
兩臺電力專用UPS或電力專用逆變器組柜,兩臺機串聯或并聯熱備份,適用于220kV及以上變電站或重要電力項目;
視遠方監控需要配置UPS監控器。
電力UPS供電方式介紹
電力調度機房一般按照一級負荷要求設計,主要負載包括通信系統、自動化系統、調度MIS系統、應急照明系統等等。由于其負載的重要性,所以在選擇UPS時,均以選用傳統的大功率工頻機為主。以保證整個系統的可靠性。
為進一步提高整個UPS供電系統的可靠性,建議UPS按照冗余方式進行配置,目前UPS供電方案主要“1+1”并聯冗余和雙總線方案為主。其中并聯冗余技術及系統結構簡單、性價比高、技術成熟等特點,被廣泛應用于各種規模的電力調度中心。一般情況下,UPS并機系統的可靠性,可以達到0.99999以上,遠高于一般的電網0.9的供電可靠性,滿足現有調度中心對供電可靠性的要求。
總結:電力行業是國家的重點基礎行業,關系國計民生。為了構筑安全可靠的電力調度系統,有效保障電網供電安全,有效降低電力故障,各地電力公司不斷加強電力信息化基礎設施建設。選擇一套可靠的電力專用UPS供電系統,有助于提供整個電力調度系統穩定運行性,并優化投資方案,花合適的錢,達到希望的效果。
