19英寸嵌入機架式模塊化UPS電源的介紹

來源：存能電氣  日期：2019-07-24 09:08  瀏覽量：次

　　19英寸嵌入機架式模塊化UPS電源的介紹。模塊化UPS電源作為目前市面上常用的UPS電源受到廣泛的關注,模塊化UPS是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。模塊化UPS電源采用在線式雙變換設計,基于DSP全數字化控制,為重要負載提供穩定、不間斷的電源。

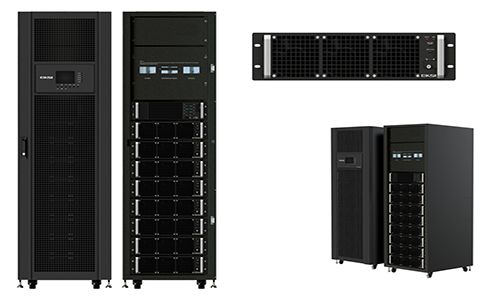

　　19英寸嵌入機架式模塊化UPS電源的介紹

　　嵌入式模塊化UPS電源適用于中小功率UPS產品，其滿足分散供電要求，安裝于標準的19英寸機柜中，也可以單獨使用。

　　機架式、可并聯的電力在線逆變器，輸入DC48/DC110V/DC220V，在線式0毫秒切換，機架式，19英寸3U高，方便安裝機柜。不需另配蓄電池，引用電廠原有直流電，節約成本；不需另外配置笨重的隔離變壓器，在線逆變器本身內置高頻隔離，體積小，效率高，性能好，質量穩定可靠，符合現代電廠、水電站等部門“經濟”“節能”“環?！钡氖褂靡?。

　　存能電氣模塊化UPS電源系統是數據中心基礎設施，模塊化UPS、智能化配電管理及磷酸鐵鋰電池UPS一體化控制等核心技術,開發了一款智能化、一體化,適用于數據中心的模塊化UPS電源系統。采用5.7英寸觸摸屏LCD設計及菜單式架構，通過LCD可以監控UPS的各種信息，使所有操作一目了然。

　　19英寸嵌入機架式模塊化UPS電源的優勢

　?、本哂卸喾N工作制式

　　模塊化UPS具有多種制式可供選擇，易于操作，可實現多種進出線方式：1/1,1/3,3/1或3/3、輸入頻率可為50Hz也可設置輸出頻率60Hz、輸出電壓可設為220V、230V、240V。若再配置輸入、輸出變壓器則可滿足全球范圍內所有國家和地區的供電需求。

　?、搀w積小，功率密度大

　　該產品工作效率高，功率密度大，是其最大的特點。一個功率模塊尺寸為：（H×W×D）mm：133×482×46可提供5KVA(4000W),10KVA（8000W），15KVA(12KW)以及20KVA(16KW)的功率輸出。

　?、抄h(huán)保性

　　UPS總諧波失真（THDI）3%，線性負載下的輸出總諧波失真低于2%，對電網的諧波干擾降到最低，有效減少電網負荷和電源損耗。優良的輸入?yún)?shù)，對市電電網表現出純電阻特性，是理想的環保高效性UPS。

　?、锤咝Ч?jié)能型

　　節能降耗，國家提倡環保節能的今天，綠色節能型模塊化UPS電源備受關注，輸入功率因數達0.999以上。減少了線路損耗，提高了電源利用率。其逆變效率可達98%以上，從而提高了整機工作效率，降低了損耗、節省了電能。

　?、禂U(kuò)展性，便于安裝、維護、更換、升級

　　該機型由各個模塊組成，可實現熱插撥功能，且各模塊機架可完全分離，便于用戶以后的擴容或減容，使用方便，可實現在線更換、在線維護，降低了維護難度、減少了維護時間。且各模塊尺寸均按照標準19英寸結構設計，使整機外形與標準機架一致，美化了機器外形，且模塊可與標準機架通用。

　?、度哂嘈?，分散式并聯邏輯控制

　　各模塊之間的并聯控制采用了分散式邏輯控制方式，沒有主機與從機之分，任何一個模塊撥出或插入均不會影響其它模塊的正常工作，按需構成N+1，N+X冗余系統，減少了系統本身和負載的風險系數，是負載受UPS保護時間全面提升。既增加了整機工作的可靠性，又簡化了用戶維護難度。

　　總結：模塊化UPS電源該機型由各個模塊組成，且各模塊尺寸均按照標準19英寸結構設計，使整機外形與標準機架一致，美化了機器外形，模塊可與標準機架通用。UPS顯示部分采用觸摸屏操作方式，具有顯示直觀、操作簡單、使用方便等特點。
