模塊化UPS電源安裝注意事項和安裝要求

來源：存能電氣  日期：2019-06-28 09:01  瀏覽量：次

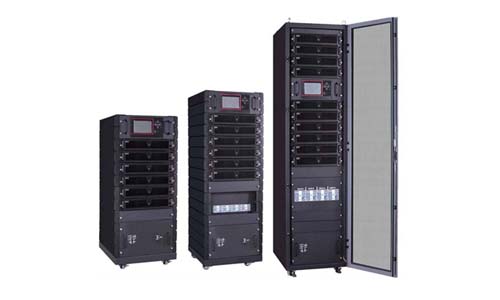

　　模塊化UPS電源安裝注意事項和安裝要求。模塊化UPS是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。模塊化UPS電源具有高效率、高性能的雙轉換在線式，單相輸入、單相輸出的UPS產品。采用模塊化、數字化和塔式/機架式雙安裝模式設計，具有“1+1”并聯冗余的功能。

　　模塊化UPS電源安裝注意事項

　　模塊化UPS電源安裝是比較重要的一個環節。UPS安裝前，都需要先考慮好UPS輸入輸出配電。一般模塊化UPS電源廠家會向用戶提供完整、詳細的UPS安裝要求和注意事項，只有符合這個要求，才能保證UPS供電系統正常工作。今天UPS電源廠家就詳細的介紹一下安裝模塊化UPS時需要注意的7大事項：

　　1、用戶為UPS提供的輸入市電其波動值一般要小于UPS標稱的允許市電波動值，例如某型號UPS標稱允許市電輸入電壓波動在220V+20%，那么此項可要求用戶市電波動在+15%，這樣有利于UPS正常運行;零地電壓一般要求在不帶負載時小于1.5V，帶滿載時小于2V，工程師也可根據現場情況及負載要求提出此值。

　　2、模塊化UPS為了消除共模干擾，零、火線對地之間都加了濾波電容，零、火對地都有電流，可能造成零、火線上電流不等，從而使帶漏電的斷路器跳閘。所以UPS前級及負載回路不能裝帶漏電保護的斷路器，以免造成UPS及其負載意外掉電。

　　3、為了消除干擾，大多數模塊化UPS的輸入零線與輸出零線是隔離的或者是經過扼流圈的，所以在做UPS配電時不能把UPS輸出(即負載)的零線接到輸入配電的零線母排上。

　　4、UPS輸入斷路器是專為單獨控制UPS輸入電源的通斷的，所以UPS輸入斷路器的下口不要再接其它的用電設備，以免影響UPS輸入電的正常通斷。

　　5、在為UPS選配輸入輸出斷路器時，首先要求斷路器標稱的額定電壓要符合UPS的額定輸入輸出電壓，如單進單出UPS可選單極(或N+1，或兩極)額定電壓為AC220V或250V的斷路器，三進三出UPS可選三極(或N+3，或四極)額定電壓為AC380V或415V的斷路器。要注意斷路器的額定分斷能力ICU要符合UPS廠家的要求，一般小型UPS為10KA或6KA，大中型UPS都要求在30KA以上。

　　6、UPS與外接長延時電池之間連線不宜過長，否則在電池連線上損失的壓降過大。另外，用戶往往十分注意UPS主機工作的環境溫濕度，電池與主機一同放置可使電池也得到良好的工作環境。

　　7、建議用戶為模塊化UPS電源及其負載單獨設置配電盤(柜)，以便于對UPS及其保護的負載進行集中、可靠的控制。此配電盤(柜)要符合國家相關標準。

　　模塊化UPS電源的安裝要求

　　●應按照廠方產品說明書中有關規定，保證在線式UPS電源所接的相線、中性線、地線符合要求，不能隨意改變其相互間的順序。

　　●連接在線式模塊化UPS電源的交流配電柜所使用的開關不宜選用閘刀開關或熔斷式熔絲，應該采用空氣開關，空氣開關具有消弧功能，在負載或在線式UPS電源短路時響應速度快，并有漏電保護和過熱保護等功能。

　　●UPS電源電池安裝前應注意檢查電池的外殼，確認是否有物理損壞，以便進一步確認是否會影響產品的內在質量。

　　●合理選擇安裝位置，一個好的安裝位置非常重要，放置模塊化UPS的地方必須具備良好的通風效果，要遠離水、可燃性氣體和腐蝕劑，環境溫度保持在0～40℃之間。

　　●使用模塊化UPS電源后，不必再加交流穩壓器。若一定要加，應加在UPS的前級，即市電先經交流穩壓器，再經UPS，然后到負載。

　　模塊化UPS電源安裝環境要求

　　1）模塊化UPS周圍環境溫度范圍為：0~40°C，環境濕度：20~90%，儲藏溫度：-25~55°C；

　　2）模塊化UPS必須放置在通風良好，遠離水,遠離可燃氣體及腐蝕劑；

　　3）海拔高度低于1500米；

　　4）模塊化UPS避免放置在陽光直射；

　　5）模塊化UPS避免放置在有激烈振動的場所。

　　模塊化UPS電源的系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。正因為具有如此眾多的優點，目前大多數UPS廠商都已發布模塊化UPS，越來越多的用戶已經或正在考慮使用模塊化UPS建設新數據中心。
