電力專用UPS逆變電源系統如何選型

來源：存能電氣  日期：2019-06-24 10:53  瀏覽量：次

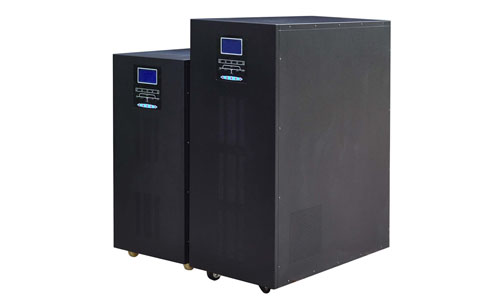

　　電力專用UPS逆變電源系統如何選型？只有當供電方案確定后，才能進行UPS選型，否則無從下手。電力專用UPS電源是存能電氣針對中國電力的發展需求，專為發電廠、變電站、配電所設計的電源產品，具有雙變換在線式、零轉換功能。一般電力UPS電源由主機、旁路穩壓柜、輸出饋線柜三部分組成，適應電力行業內部的惡劣電網環境，滿足了電力行業的負載需求。

　　電力專用UPS逆變電源系統如何選型？

　?、笔褂秒娏Ｓ肬PS逆變電源供電，可以有多種供電形式，選型時應根據需要選擇相應的型號；

　?、脖仨毚_定設備供電容量，即為多少功率的設備提供多長時間的電力。

　?、晨紤]電力UPS電源系統的性能和使用的運行環境。如后端負載在啟動時存在較大的沖擊電流、后端負載為工業設備等情況下建議采用工頻UPS。如UPS用于數據機房中，后端負載為常規服務器、交換機設備，則工頻與高頻UPS都可適用。

　?、碪PS額定容量的選擇。首先要清楚后端負載的標稱容量、動態容量及將來是否擴容等情況，然后根據需要選配UPS電源。一般情況下將負載容量定在UPS額定容量的50％～80％左右較為適宜，同時兼顧UPS的效率和利用率，并使UPS留有一定余量，以便在后期需要時，可以進行擴容。

　?、惦p總線冗余供電方式。直接并機冗余供電方式很好的了并機時同頻率、同相位、同幅度的問題。在企業經濟能力的允許下，可采用“1+1”型直接并機方案，用于對企業供電。

　?、哆x擇電力UPS電源品牌，選擇對應UPS型號，UPS電源可以做500VA-800KVA，高頻與工頻機都可以做。

　　7.電力UPS電池后備時間。大多數的停電會持續5分鐘至1小時。為應對長時間停電，數據中心需要配備多路市電輸入或備用發電機組。由于ATS或備用發電機在1分鐘以內即可完成切換或啟動，因此電力UPS通常只需配置5~15分鐘的儲能電池即可。同時，UPS需兼容鉛酸蓄電池和鋰電池，以適應未來儲能發展的需要。

　　8.UPS管理。先進的電力專用UPS電源管理幫助優化系統操作，安全關閉系統，保護數據和設備免遭停電導致的崩潰。

　　電力專用UPS電源工作原理

　　電力專用UPS電源專為發電廠、變電站而設計的新一代電源，具有在線、零延時轉換功能，主要應用于負載對電壓要求較高的場所，如電力遠動、RTU、DCS系統、電力載波、監控等。市電供電與直流逆變供電之間0延時轉換交流輸入、直流輸入和交流不間斷輸出之間完全隔離。

　　當市電正常時，單相220V交流（或三相380V）經過隔離，整流濾波后給逆變器供電；若交流輸入斷電，則將由電力系統自備的直流屏經過防反二極管給逆變器供電，再經過輸出隔離后給重要負載供電；若直流屏斷電，則仍由交流輸入供電；若逆變器過載或故障，則由靜態開關切換至旁路供電。

　　整流器

　　單相/三相交流市電通過匹配隔離變壓器送至整流器的輸入，當市電電壓在±10%，負載在100%的范圍內變化時，整流器輸出直流電壓穩定在±1%內。

　　逆變器

　　采用高頻載波的正弦脈寬調制技術，通過IGBT模塊逆變器把直流電壓變換為標準的正弦波交流電壓，就可以最大程度地降低失真，減小濾波器的體積。這樣在負載變化時取得極好的動態特性。

　　直流屏

　　在市電欠壓或故障時，與直流端相聯的直流屏就會自動毫無間斷地供電。直流屏放電時會給出信號。如果放電至極限電壓，系統就會轉入備電運行。在接近終止放電電壓時，系統將給出警示信號。

　　UPS作為電力守護者，為各個行業的關鍵負載設備提供穩定、不間斷的電力供應，使其免受過載、短路、浪涌沖擊等電力危害，保證業務的正常運營。在現今的行業運用中，電力專用UPS的選型工作，遠沒有這么簡單。電力專用UPS電源對于使用的機器有一定的范圍,不是每一款都能適用到用戶使用的設備上,大家可根據實際情況進行選擇。
