軟包磷酸鐵鋰電池組裝流程與方法

來源：存能電氣  日期：2019-04-30 11:35  瀏覽量：次

　　軟包磷酸鐵鋰電池組裝流程與方法。無論是在數碼還是在動力應用市場，軟包磷酸鐵鋰電池組都在成為非常重要的一個技術路線。軟包電芯，其實就是使用了鋁塑包裝膜作為包裝材料的電芯。軟包電芯可以采用熱封裝的原因是其使用了鋁塑包裝膜這種材料。

　　軟包磷酸鐵鋰電池是在液態鋰離子電池套上一層聚合物外殼的電池，在結構上采用鋁塑膜包裝，在發生安全隱患的情況下軟包電池最多只會鼓氣裂開，因此整體安全性能高，但隨著經濟不斷的發展，人們對軟包鋰電池組也提出了更高的要求，現有的鋰電池組安裝復雜，工藝繁瑣，需要做出改進。

　　軟包磷酸鐵鋰電池組裝流程與方法

　　鋁塑膜成型工序

　　軟包磷酸鐵鋰電芯可以根據客戶的需求設計成不同的尺寸，當外形尺寸設計好后，就需要開具相應的模具，使鋁塑膜成型。一般在電芯較薄的時候選擇沖單坑，在電芯較厚的時候選擇沖雙坑，因為一邊的變形量太大會突破鋁塑膜的變形極限而導致破裂。

　　頂側封工序

　　頂側封工序是軟包磷酸鐵鋰電池的第一道封裝工序。頂側封實際包含了兩個工序，頂封與側封。首先要把卷繞好的卷芯放到?jīng)_好的坑里，然后沿虛線位置將包裝膜對折，頂封是要封住極耳的，極耳是金屬。在化成后有些電芯，尤其是厚電芯，由于內部應力較大，可能會產生一定的變形。所以某些工廠會在化成后設置一個夾具整形的工序，也叫作夾具baking（烘烤）。

　　二封剪完氣袋之后需要進行裁邊與折邊，就是將一封邊與二封邊裁到合適的寬度，然后折疊起來，保證電芯的寬度不超標。折邊后的電芯就可以上分容柜進行分容了，其實就是容量測試，看電芯的容量有沒有達到規定的最小值。從原則上來說，所有的電芯出廠之前都需要做分容測試，保證容量不合格的電芯不會送到客戶手中。但在電芯生產量大的時候，某些公司會做部分分容，以統計概率來判斷該批次電芯容量的合格率。

　　靜置、化成、夾具整形工序，在注液與一封完成后，首先需要將電芯進行靜置，根據工藝的不同會分為高溫靜置與常溫靜置，靜置的目的是讓注入的電解液充分浸潤極片。然后電芯就可以拿去做化成了。

　　分容后，容量合格的電芯就會進入后工序，包括檢查外觀、貼黃膠、邊電壓檢測、極耳轉接焊等等，可以根據客戶的需求來增減若干工序。最后就是OQC檢查，然后包裝出貨了。

　　注意，到這里都還只是電芯。電芯會送到Pack廠進行進一步的加工，包括焊接電路板，包裝等等。Pack廠的下游是各個使用廠家，比如蘋果、聯想、華為這種的，他們會把電池Pack拿去裝到終端里，然后才來到我們消費者手中。

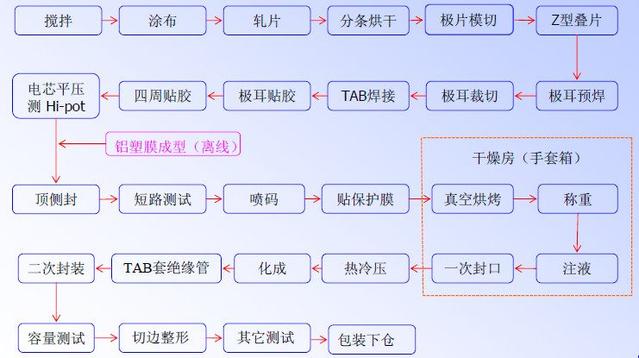

　　軟包磷酸鐵鋰電池工藝流程

　　由于外殼是鋁塑膜，其生產工藝在一些方面與其它兩類商用電池不同。比如鋁塑膜的封裝工藝，比如化成過程中的整形工藝等。

　　軟包磷酸鐵鋰電池，鋁塑膜變形空間較大，不像鋼殼鋁殼電芯那樣熱失控時候會發生爆炸；殼體是一層鋁塑膜，重量輕，非活性部分所占比重小，軟包電池重量較同等容量的鋼殼鋰電輕40%，較鋁殼電池輕20%。
