在線式30KVA模塊化UPS簡介和產品特點

來源：存能電氣  日期：2019-04-15 09:04  瀏覽量：次

　　在線式30KVA模塊化UPS簡介和產品特點。模塊化UPS電源單模塊容量有20KVA/25KVA/30KVA，所有模塊高度均為3U模塊可以在線加入、在線拔出，實現“零”檢修時間。廣泛應用于政府部門、數據中心、國防系統、石油化工、工業自動化、銀行證券、服務器機房、廣播電視。

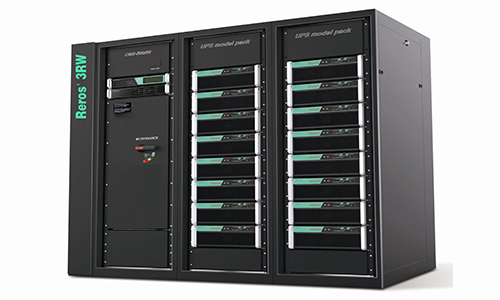

　　在線式30KVA模塊化UPS簡介

　　30kVA模塊化UPS高頻在線式雙轉換拓?fù)浼軜?gòu)，采用雙DSP芯片的全數字控制技術，模塊化陣列冗余并聯，可4個機柜并機。且輸入諧波失真度THDI≤5％，整機效率AC~AC達92％，可以說系列產品是一款高可靠、高效率的綠色電源。同時具有強大的遠程監控和通訊介面，非常適合中大型數據中心、精密設備、電信行業的使用。

　　模塊化UPS電源提供了完美的電源保護解決方案，解決了斷電、市電高壓、市電低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題，使產品可以廣泛的應用在計算機設備，通信設備和其他控制類設備中，并且針對沖擊性負載可以加裝特定的選配件來應對復雜的工業環境。

　　在線式30KVA模塊化UPS電源產品特點

　　◆三進三出雙轉換在線式大功率設計，輸入電流三相均衡，可以均衡三相電網的負荷。

　　◆采用DSP數字化控制技術，使各項性能指標更加優異，提升了系統穩定度，加強了保護能力和故障診斷能力。

　　◆模塊化UPS電源采用19英寸標準機柜設計,完美匹配機房應用環境，節省機房使用面積。根據用戶需求，可提供1.4米和2米兩種高度機柜。

　　◆模塊化架構設計,模塊容量為30KVA，UPS系統由1至10個UPS模塊并聯組成，最大功率300KVA，用戶可以根據負載的逐步投入而彈性地增加UPS模塊數量。模塊與機柜間采用熱插拔技術，UPS模塊可以在線加入、在線拔出，實現零檢修時間。

　　◆高功率密度設計的單模塊高度為3U，一個標準1.4米高的UPS機柜最多可安裝5個UPS模塊（單模塊最大功率容量30KVA），總?cè)萘靠蓴U(kuò)展至150KVA；一個標準2米高的UPS機柜最多可安裝10個模塊，總?cè)萘靠蓴U(kuò)展至300KVA。

　　◆N+X并聯冗余設計，用戶可以根據負載的重要程度配置不同的冗余程度，當冗余模塊數達到兩個以上時，UPS系統的可用性達到99.99%，MTBF長達25萬小時以上，可充分滿足關鍵負載對供電系統的高可靠性需求。通過LCD可以設定UPS冗余數量，當負載量超過冗余設定時，UPS可及時報警。

　　◆控制系統并聯冗余,本系列UPS每個模塊采用獨立控制系統，UPS模塊根據互享的信息獨立進行控制，故障模塊失效后可以立即與并機系統進行脫離，不對并機系統造成危害。配合熱插拔技術，可以方便地將故障模塊拔出進行維修。

　　◆分散旁路設計,模塊化UPS采用分散旁路供電，每個模塊內置自動旁路開關和相應的旁路均流電感，提供了良好的系統旁路供電的均流性能。

　　◆并機共用電池,本系列UPS并聯工作的UPS模塊可以共用電池，電池?cái)?shù)量不受并機數量的限制，大大減少了電池配置的數量，用戶可以完全根據后備時間進行電池配置。

　　◆模塊化UPS可以通過面板的LCD設定充電電流的大小，設定用戶需要合適的充電電流。恒壓充電模式、恒流充電模式和浮充模式能自動平滑的切換。

　　◆智能充電方式,采用先進的兩段式三階段充電方法，第一階段大電流恒流充電，快速回充約90％的電量；第二階段恒壓充電，可以活化電池特性并將電池完全充飽；第三階段浮充模式?？梢院芎玫募骖櫩焖俪潆娕c延長電池使用壽命的目標，節約用戶電池投資。

　　◆提供RS232通訊和USB接口，可用于本地或遠程電源管理。

　　在線式UPS

　　在線式UPS是指不管電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，逆變器一直處于工作狀態。所以當停電時，UPS能馬上將其存儲的電能通過逆變器轉化為交流電對負載進行供電，從而達到了輸出電壓零中斷的切換目標。

　　當在線式UPS在電網供電正常時，電網輸入的電壓一路經過噪聲濾波器去除電網中的高頻干擾，以得到純凈的交流電，進入整流器進行整流和濾波，并將交流電轉換為平滑直流電，然后分為兩路，一路進入充電器對蓄電池充電，另一路供給逆變器，而逆變器又將直流電轉換成220V，50Hz的交流電供負載使用。

　　以上就是在線式30KVA模塊化UPS簡介和產品特點，存能電氣嵌入式模塊化UPS電源，適用于中小功率的UPS產品，其滿足分散供電要求，安裝于標準的19英寸機柜中，也可以單獨使用。
