UPS廠家詳解:電力UPS電源的原理和特點

來源：存能電氣  日期：2019-04-14 12:47  瀏覽量：次

　　UPS廠家詳解:電力UPS電源的原理和特點。電力UPS不間斷電源與電力直流操作電源系統一起，組成發電廠，變電站的專用不間斷電源，向微機，通訊，載波，事故照明及其它不能停電的設備供電。從電廠或變電站現有直流操作電源取電，不必像常規UPS那樣需要單設蓄電池組，從而避免蓄電池的重復投資，減少系統維護，減低運行成本。

　　電力UPS不間斷電源的原理

　　電力UPS電源是專為發電廠、變電站等電力行業設計，將自備直流屏的220V、110V直流電逆變成AC220V/380V50Hz純正弦波輸出，供DCS、監控系統、自動化儀表，調度通信系統、微機系統等需要交流電的核心設備使用的UPS電源。在電力系統中，DCS(分布式控制系統），監控系統、自動化儀表，調度通信系統、微機系統等核心設備對供電質量及可靠性要求非常高，需要專用UPS供電，這些負載絕大多數為單相負載。

　　當市電輸入正常時，UPS將市電穩壓后供應給負載使用，此時的UPS就是一臺交流式電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時，UPS立即將電池的直流電能，通過逆變器切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS設備通常對電壓過高或電壓過低都能提供保護。

　　UPS不間斷電源現已廣泛應用于：礦山、航天、工業、通訊、國防、醫院、計算機業務終端、網絡服務器、網絡設備、數據存儲設備、應急照明系統、鐵路、航運、交通、電廠、變電站、核電站、消防安全報警系統、無線通訊系統、程控交換機、移動通訊、太陽能儲存能量轉換設備、控制設備及其緊急保護系統、個人計算機等領域。

　　不間斷電源UPS在電力系統中的應用已越來越廣，隨著電力通訊、無人值守變電站、微機監控等電力自動化設備的普及和應用，電力系統對不間斷電源提出了更高的要求。雖然發電廠均有兩路進電，但這并不能保證能夠毫無間斷地給計算機等重要負載供電，要保證微機等信息設備的電源指標，就必須采用不間斷電源。

　　電力專用UPS不間斷電源的組成

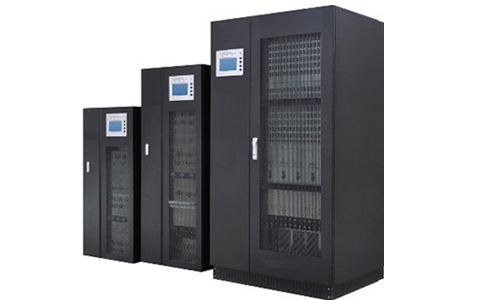

　　電力UPS系統一般由電力UPS主機、旁路穩壓柜、輸出饋線柜等三部分組成(小功率時也可三合一)。

　　1、電力UPS主機柜：輸入輸出隔離變壓器、整流器、逆變器、靜態旁路開關、旁路開關、逆止二極管;

　　2、旁路隔離穩壓柜：旁路隔離變壓器、旁路穩壓器、手動/旁路維修開關;

　　3、饋線柜：回路分配單元、監測儀表、控制開關及信號指示等。

　　UPS不間斷電源的特點

　　1、綠色、節能、環保：節能環保已成為UPS廠商進行產品技術創新的指導原則。對UPS而言，輸入功率因數的高低表明其吸收電網有功功率的能力及對電網影響的程度。降低電源的輸入諧波，不但能改善UPS對電網的負載特性，減少給電網帶來的嚴重污染，也能降低對其他網絡設備的諧波干擾。已有許多UPS廠商推出的產品功率因數接近1，可最大限度地減少無功功率的消耗。

　　2、高頻化：相比傳統的工頻UPS，高頻UPS采用功率因數校正和高頻軟開關技術，省去了工頻電能轉換環節，因此運行效率更高、對電網的諧波污染及無功消耗極小，完全能夠滿足國內外相關電力行業的標準要求。此外，高頻電能變換裝置在減小磁性部件體積和重量、降低制造成本、遏制運行噪音、節能環保等方面效果顯著，因此越來越受到用戶認可。

　　3、大功率化、模塊化：由于IT行業迅猛發展，數據中心的數據量也在以爆炸式的速度持續增長，隨之而來功率消耗增大。UPS一方面朝著更大功率的方向發展，另一方面為應對不間斷電源容量分期擴充的需求，產品模塊化已是不可阻擋的趨勢。更個性化的用戶需求、更龐大的數據中心規模及更高的維護成本使得UPS已不再是單純的不間斷供電設備，針對不同行業領域的全套電源供應與管理解決方案才將倍受市場青睞。

　　電力UPS不間斷電源的特點

　　1、為電力行業量身定制的專業型UPS，適應電力行業內部的惡劣電網環境，滿足了電力行業的負載需求，還能讓用戶不必再為負載的三相不平衡而煩惱。

　　2、1+1冗余并聯的工作方式，讓供電系統再增加一把安全鎖，滿足電力行業用戶對UPS高可靠性指標的極限需要。

　　3、充分利用電力行業的220V/110V大容量電池組，可最大限度的延長UPS的后備時間，并節省電池組的安裝空間和前期投資。

　　4、選配旁路隔離變壓器，實現輸入與輸出的完全隔離，并可保證輸出的零地電壓<1V。

　　5、豐富的干接點監控信號，可納入電廠自身的DCS監控系統；出現問題，及時上報，便于值班人員對UPS的實時監控。

　　電力UPS電源主要產品特色

　　■采用先進的PWM＋SPWM脈寬調制技術

　　該系列高頻電力專用逆變電源采用先進的PWM＋SPWM脈寬調制技術，輸出為穩頻穩壓、濾除雜訊、失真度低的純正弦波。

　　■先進的DC-AC電氣隔離技術

　　采用先進的DC-AC電氣隔離技術，有別于其他偽隔離的模式，真正實現DC與AC在所有回路完全電氣隔離，滿足所有應用系統的隔離要求，消除所有可能的交互干擾。

　　■帶載能力強、兼容性好

　　具備開機自檢功能，帶載能力強、負載兼容性好。內置旁路開關，提高了逆變電源供電的連續性、可靠性。

　　■市電、直流自由切換

　　具備市電直接開機功能，允許用戶在無直流輸入時，旁路市電輸出給負載供電；允許在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換。

　　■具備智能無人值守功能

　　具備智能無人值守功能，在出現直流電壓過高或過低、市電掉電等關斷輸出后，直流電壓或市電恢復正常，電源自動恢復，尤其適用于無人值守的通訊基站。

　　■具備完善的安全保護功能

　　具備完善的安全保護功能，具備直流輸入緩沖保護，具備過壓、欠壓、過載、過溫、短路、逆變故障等全面保護措施。

　　■采用先進的反灌雜音抑制技術

　　該系列逆變電源采用先進的反灌雜音抑制技術，與其它共用直流源的通訊設備互不干擾，交流輸入端采用多重濾波，消除市電電網的干擾，滿足應用系統需要主用交流電源的需求。

　　以上就是存能電氣UPS廠家詳解的電力UPS不間斷電源的原理和特點，UPS效率的高低可以直接影響能源的利用率;選擇UPS電源品牌，選擇對應UPS型號，確定UPS電源所帶負載的功率，根據功率來確定電力UPS的型號。
