UPS電池負載容量如何選擇和計算

來源:存能電氣  日期:2019-04-09 09:42  瀏覽量:

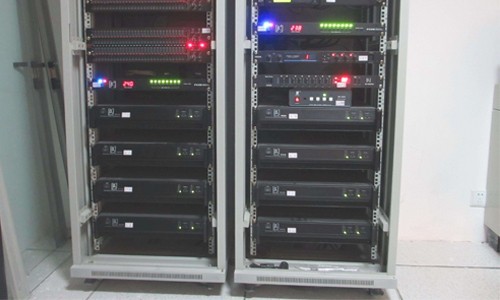

  UPS電池負載容量如何選擇和計算?UPS電池負載容量如何計算主要看UPS所帶負載的容量,負載是指服務器、交換機、KVM、存儲等機房設備,這些設備功率的單位是W(瓦特)。電池供電時間主要受負載大小、電池容量、環境溫度、電池放電截止電壓等因素影響。


  UPS電池負載容量如何計算?

  UPS的容量的單位是VA,是視在功率的單位。由于UPS電池在逆變的過程中是有能力損失的,通俗的講就是UPS也是需要耗電的所以它所能提供的輸出功率就不會是這個值,一般的小UPS功率因數在0.7以下,就是說只有不到70%可以對外供電。比如說的那臺1000VAUPS的功率因數是0.6的話,對外只能輸出600W(有功功率)的功率,那400W被它自己消耗了,這部分叫無功功率!

  UPS電池使用容量一般是指后端帶載的容量。以10KVA功率大小UPS為例,輸出功因0.9,則UPS的滿載功率為9KW,若后端負載6KW,則UPS使用效率為6/9=66.7%

  電池容量:

  每節電池安時量AH=負載總功率W*時間(小時)數H/12V/電池串聯節數。

  比如:80K的負載量,要待機2小時,電池32節,每節12V,

  80000*2/12/32=416*1.2=500,用100AH電池5組就好了,

  比如:3K的負載量,要待機1小時,電池8節,每節12V,

  3000*1/12/8=31,用24或38AH電池1組就好了。

  UPS電池的配置是怎么計算的?

  1,用電設備規模負荷約為15kW左右,另外預留15kW的功率新增的設備,總負載為30kW。按功率因數0.8推算,UPS容量應為30kW/0.8=37.5kW,選用40kVA的UPS電源系統。

  2,UPS蓄電池的選擇與布置

  為保證主供電源停電時,也能利用UPS電源繼續提供高質量供電,后備電池的配置尤為重要。首先是后備時間數的選擇,后備時間不宜太短,太短則不能保障重要負荷在停電時間內的供電;后備時間太長則導致電池?cái)?shù)量增大,增加投資而且也增加樓面荷載,增大了施工安裝的難度以及運行維護的工作量。

  按UPS電池主機容量40kVA,電池直流電壓360V,功率因數0.8,UPS電池逆變效率0.94計算,選用12V單體電池,則1組電池需360/12=30塊,按蓄電池供電時間4小時,放電系數K=0.8,計算得蓄電池容量C=40000*0.8*4/(360*0.94*0.8)=473AH,選用三組12V200AH蓄電池,需12V單體電池90塊。

  UPS電池負載容量如何選擇?

  假定:UPS輸出功率因素0.8,電池逆變效率0.9(這兩個值可根據UPS的用戶手冊查詢);

  基于功率恒定:

  UPS負載量=10000*0.8*33%=2640W;

  每塊電池釋放的功率=2640/(0.9*32)=91.67W;

  放電終止電壓取10.02V(1.67*6)根據你的電池品牌查詢放電曲線,91.67W處對應的時間就是后備時間。

  當然,后備時間和你的UPS電池狀態密切相關,計算出的時間是建立在你的電池均無問題的情況下,只要其中一塊電池有問題,時間必然大大下降。

  以上就是UPS電池負載容量計算的方法,影響UPS效率的因素較多,比如前置變壓器、濾波器、整流器、逆變器、輸出變壓器以及負載的功率因數和負載百分比。由于以上因素中有很多是實際運行中的數據,我們不好估算,故在此只考慮UPS內部固定的影響因素即整流和逆變兩部分。
