模塊化UPS電源是什么?模塊化UPS的特點

來源：存能電氣  日期：2019-03-21 09:59  瀏覽量：次

　　模塊化UPS電源是什么?模塊化UPS的特點?，F(xiàn)在模塊化UPS電源被廣泛的應用到各個行業。無論是模塊化UPS還是常規UPS，都有著各自無法替代的優勢，大家都可以根據企業的實際需求進行市場供給。但不可否認的是，模塊化UPS代表著以后的趨勢，成為UPS電源行業的技術革新產品。

　　模塊化UPS電源是什么?

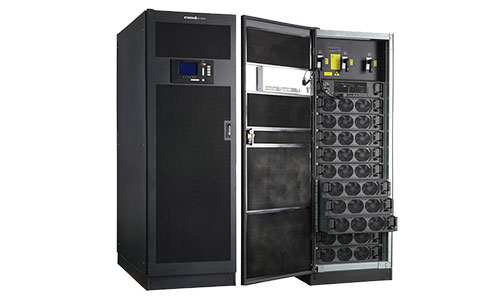

　　模塊化UPS是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。從設計原理方面來講，模塊本身就是一臺UPS電源，包括整流器、靜態旁路開關及附屬的控制電路等。模塊化UPS最大的優點是能夠提高系統的可靠性和可用性，一個模塊出現故障并不會影響其他模塊的正常工作，其可熱插拔性能夠大大縮短系統的安裝和修復時間。

　　可見，模塊化UPS電源的系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

　　功率模塊：包括傳統UPS的整流、充電、逆變以及相關控制電路等部分組成。

　　靜態開關模塊：UPS處于過載時的共用供電通道，是由雙向可控硅和控制電路組成。

　　顯示通信模塊：作為人機對話和網絡化監控的平臺。

　　模塊化UPS電源的特點及優勢：

　　1、具有多種工作制式

　　模塊化UPS電源該產品具有多種制式可供選擇，易于操作，可實現多種進出線方式：1/1,1/3,3/1或3/3、輸入頻率可為50Hz也可設置輸出頻率60Hz、輸出電壓可設為220V、230V、240V。若再配置輸入、輸出變壓器則可滿足全球范圍內所有國家和地區的供電需求。體積小，功率密度大的工作效率高，功率密度大，是其最大的特點。

　　2、環保性

　　UPS總諧波失真(THDI)3%，線性負載下的輸出總諧波失真低于2%，對電網的諧波*降到最低，有效減少電網負荷和電源損耗。優良的輸入?yún)?shù)，對市電電網表現出純電阻特性，是理想的環保高效性UPS。

　　3、高效節能型

　　節能降耗，國家提倡環保節能的今天，綠色節能型模塊化UPS備受關注，輸入功率因數達0.999以上。減少了線路損耗，提高了電源利用率。其逆變效率可達98%以上，從而提高了整機工作效率，降低了損耗、節省了電能。

　　4、擴展性，便于安裝、維護、更換、升級

　　該機型由各個模塊組成，可實現熱插撥功能，且各模塊機架可完全分離，便于用戶以后的擴容或減容，使用方便，可實現在線更換、在線維護，降低了維護難度、減少了維護時間。且各模塊尺寸均按照標準19英寸結構設計，使整機外形與標準機架一致，美化了機器外形，且模塊可與標準機架通用。

　　5、冗余性，分散式并聯邏輯控制

　　各模塊之間的并聯控制采用了分散式邏輯控制方式，沒有主機與從機之分，任何一個模塊撥出或插入均不會影響其它模塊的正常工作，按需構成N+1，N+X冗余系統，減少了系統本身和負載的風險系數，是負載受UPS保護時間全面提升。既增加了整機工作的可靠性，又簡化了用戶維護難度。

　　常規UPS電源與模塊化UPS電源的區別：

　　●機架式模塊化UPS電源相對于傳統立式(塔式)結構UPS而言，能夠安裝在標準機柜中，節省占地面積與空間，便于安裝、使用及維護，能夠使用較短的功率連接電纜。通過減少關鍵設備與負載之間的故障點，模塊化UPS可提高整個系統的可用性。

　　●模塊化UPS可以根據當前的業務需求進行配置，并且能在以后添加更多模塊。這種系統的優化能力顯著降低了總擁有成本。

　　●模塊化設計在重新配置功率以滿足不斷變化的業務需求方面，提供了極大的靈活性。在安裝、升級、重新配置或移動模塊化系統時，獨立組件、標準接口以及簡單的操作既節省了時間又節約了費用。

　　以上就是模塊化UPS電源的優勢和特點，簡單來說模塊化UPS電源是一個機柜可以裝多個模塊,比較省地方,可以方便減少或增加功率。常規UPS電源是獨立一個UPS，不能隨便增加功率,維修時需要停機。價格比較便宜。
