冗余電源與UPS電源兩者有什么區別

來源：存能電氣  日期：2019-03-20 09:08  瀏覽量：次

　　冗余電源與UPS電源兩者有什么區別？冗余電源和UPS不是同一樣?xùn)|西，冗余電源設計是其中的關鍵部分，在高系統中起著重要作用。UPS是應急供電系統的簡稱，當我們停電時，轉由UPS來為計算機、服務器供電。這兩者都是服務器用的東西，都是保證重要的服務器免停機的東西。

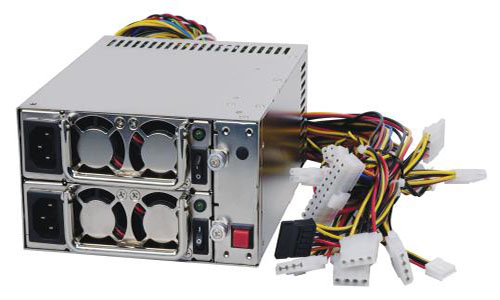

　　冗余電源：

　　冗余電源是用于服務器中的一種電源，是由兩個完全一樣的電源組成，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源是為了實現服務器系統的高可用性。除了服務器之外，磁盤陣列系統應用也非常廣泛。冗余電源是為了實現服務器系統的高可用性。除了服務器之外，磁盤陣列系統應用也非常廣泛。

　　電源冗余一般可以采取的方案有容量冗余、冗余冷備份、并聯均流的N+1備份、冗余熱備份等方式。容量冗余是指電源的最大負載能力大于實際負載，這對提高可靠性意義不大。冗余冷備份是指電源由多個功能相同的模塊組成，正常時由其中一個供電，當其故障時，備份模塊立刻啟動投入工作。這種方式的缺點是電源切換存在時間間隔，容易造成電壓豁口。

　　冗余電源的配置：

　　服務器上的冗余電源的配置形式非常多樣，常見的形式有：

　　1+1電源配置形式

　　這種配置形式表明服務器只要有一個電源模塊就能實現正常工作，但是在配置上，冗余電源通常是由兩個電源模塊的，其中一個模塊是用來充當冗余電源備份的。

　　2+1電源配置形式

　　這種配置形式表示服務器需要兩個電源模塊才能實現正常工作，但是在配置上，冗余電源通常是由三個電源模塊的，其中一個模塊是用來充當冗余電源備份的。

　　2+2電源配置模式

　　這種配置形式表示服務器的正常工作需要兩個電源模塊，但是在配置上，冗余電源是具備四個電源模塊的，其中有兩個電源模塊是充當冗余電源備份的。

　　服務器上冗余電源的配置形式主要取決于服務器最多可以接駁幾個電源模塊以及服務器的重要程度和用途，如果服務器比較重要且不適宜停機檢修，一般情況下，我們要為該服務器配置冗余電源。

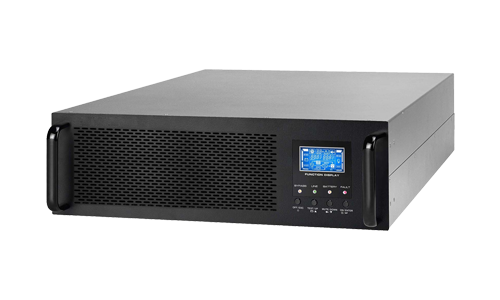

　　UPS電源：

　　UPS，即不間斷電源，是將蓄電池（多為鉛酸免維護蓄電池）與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。當市電輸入正常時，UPS將市電穩壓后供應給負載使用，此時的UPS就是一臺交流式電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時，UPS立即將電池的直流電能，通過逆變器切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS設備通常對電壓過高或電壓過低都能提供保護。

　　UPS電源類似一臺這樣的機器，它在市電停止供應的時候，能保持一段供電時間，使人們有時間存盤，再從容地關閉機器。

　　UPS電源的作用：

　　UPS就是備用電源，是一種電腦或者其他計算機產品可有可無的電源設備，一般在企業中應用十分廣泛，其功能相當于可充電蓄電池，為電腦可能面臨的突然斷電而供電的一種安全設備。比如突然停電了，計算機就可以自動切換到UPS供電，從而電腦依然可以正常工作，保證了電腦中正在操作的重要數據不被丟失。另外，用戶往往十分注意UPS主機工作的環境溫濕度，電池與主機一同放置可使電池也得到良好的工作環境。建議用戶為UPS及其負載單獨設置配電盤(柜)，以便于對UPS及其保護的負載進行集中、可靠的控制。

　　冗余電源與UPS電源兩者有什么區別？

　　電源冗余一般可以采取的方案有容量冗余、冗余冷備份、并聯均流的N+1備份、冗余熱備份等方式。容量冗余是指電源的最大負載能力大于實際負載，這對提高可靠性意義不大。冗余冷備份是指電源由多個功能相同的模塊組成，正常時由其中一個供電，當其故障時，備份模塊立刻啟動投入工作。這種方式的缺點是電源切換存在時間間隔，容易造成電壓豁口。

　　并聯均流的N+1備份方式是指電源由多個相同單元組成，各單元通過或門二極管并聯在一起，由各單元同時向設備供電。這種方案在1個電源故障時不會影響負載供電，但負載端短路時容易波及所有單元。冗余熱備份是指電源由多個單元組成，并且同時工作，但只由其中一個向設備供電，其他空載。主電源故障時備份電源可以立即投入，輸出電壓波動很小。

　　對于一些需要長時間不間斷操作、高可靠的系統，如基站通信設備、設備、服務器等，往往需要高可靠的電源供應。冗余電源設計是其中的關鍵部分，在高可用系統中起著重要作用。冗余電源一般配置2個以上電源。當1個電源出現故障時，其他電源可以立刻投入，不中斷設備的正常運行。這類似于UPS電源的工作原理：當市電斷電時由電池頂替供電。冗余電源與UPS的區別主要是由不同的電源同時供電,而UPS則是一個電源供電另一個則隨時備用，有需要時自動切換。

　　冗余有并聯，串聯之分，簡單說是對電源的備份，UPS冗余有N+1,N+X冗余，主要是增加電源的可靠性。當然UPS在掉電電的情況下，其電能是來自于電池的。

　　UPS并聯冗余供電供電系統的特點：

　　1）市電利用率高，可達98%。

　　2）輸出能力強，對負載電流波峰因數、浪涌系數、輸出功率因數、過載等沒有嚴格的限制。

　　3）輸入功率因數和輸入電流諧波取決于負載性質。

　　4）變換器直接接在輸出端，并處于熱備份狀態。對輸出電壓尖峰干擾有抑制作用。

　　5）輸入開關存在斷開時間，致使UPS輸出仍有轉換時間，但比后備式小得多。

　　6）變換器同時具有充電功能，且其充電能力很強。

　　7）如在輸入開關與自動穩壓器之間串接一電感，當市電掉電時，逆變器可立即向負載供電，可避免輸入開關未斷開時，逆變器反饋到電網而出現短路的危險。

　　以上就是冗余電源與UPS電源兩者的區別，你們看懂了嗎？根據當今UPS產業的技術發展水平,以選用具有“雙總線輸入”和“雙總線輸出”供電功能的UPS冗余供電系統為宜。
