便攜式UPS電源設備產生的諧波會帶來哪些危害？

來源：存能電氣  日期：2019-03-06 11:08  瀏覽量：次

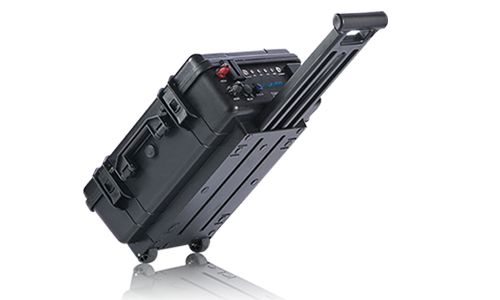

　　便攜式UPS電源設備產生的諧波會帶來哪些危害？隨著戶外辦公、應急救援的發展，戶外對UPS電力質量的要求越來越高，為了保障日常工作的連續性，便攜式UPS電源應運而生。但對于我們?cè)陂L(zhǎng)期使用的便攜式UPS電源，到底會產生哪些諧波呢？跟著存能電氣小編的腳步一起去看看吧。

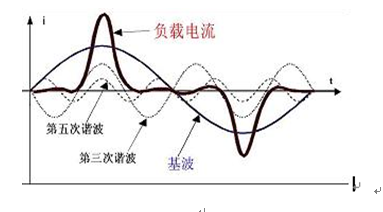

　　諧波的危害:

　　諧波的危害十分嚴重。諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障或燒毀。諧波可引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。

　　諧波對UPS電力系統的危害是比較嚴重的，主要體現在：

　　(1)部分供電線路的損耗由諧波引起。由于集膚效應和鄰近效應，使線路電阻隨頻率增加而提高，造成電能的損失和浪費;諧波電流可能造成線路過載過熱，損害導體絕緣，同時高頻諧波可能造成集膚效應降低電纜的載流能力。

　　(2)諧波影響各種電氣設備的正常工作。諧波電流的存在導致電力變壓器產生附加的損耗，從而引起過載、過熱，加速了絕緣介質的老化，導致絕緣損壞。

　　(3)諧波電流不但會使電子電氣設備出現較大的誤差，甚至引起電子電氣設備的失靈。

　　便攜式UPS電源設備產生的諧波會帶來哪些危害？

　　1、對斷路器、漏電保護器、繼電器等保護、自控裝置產生干擾，造成誤動作。使電動機產生附加損耗和發熱、產生脈動轉矩和噪音。使電力變壓、使電動機產生附加損耗和發熱、產生脈動轉矩和噪音;

　　2、造成電流表、電壓表、功率表、電能表測量誤差。使照明設施壽命縮短;

　　3、對臨近的通訊線路產生靜電干擾和電磁干擾。引起配電系統靜電補償電容器發生串/并聯諧振;

　　4、使配電線路損耗增大、發熱、縮短絕緣壽命，甚至引起短路、火災;

　　5、由于諧波,使電壓突變?cè)斐呻娮釉O(shè)備損壞、出現誤動作，影響計算機程序正常運行。造成數據丟失，甚至損壞硬件，引起樓宇自動化、消防報警系統、安全防范系統誤動作，甚至無法工作。

　　諧波對供電電網所帶來的危害：

　　由于大量高次諧波電流的出現，導致輸入功率因數下降，無功功率損耗增大，導致供電電網的利用率下降；

　　供電電網因發生諧波諧振的幾率增加，因諧振在用戶供配電系統所誘發的瞬態過電壓、瞬態過電流將直接危害各種用電設備的安全運行。

　　抑制便攜式UPS電源諧波的方法：

　?、俨捎?脈沖便攜式UPS電源和有源諧波濾波器，輸入電流諧波《5%(額定負載)，輸入功率因數0.95。這種配置，雖然輸入指標非常好，但是技術仍然不是很成熟，存在誤補償、過補償?shù)葐栴}，導致主輸入開關誤跳閘或損壞等現象。

　?、诓捎?2脈沖UPS電源+11次諧波濾波器，如便攜式UPS電源整流裝置為三相全控橋12脈沖整流器，加11次諧波濾波器后減小到4.5%以下，可基本完全消除諧波電流含量對電網的危害，價格相對有源濾波器要便宜。

　　③采用移相變壓器+6脈沖整流器的假12脈沖方案，其組成由2臺6脈沖整流器UPS電源拼湊成。

　?、懿捎?脈沖UPS電源和5次諧波濾波器，如果便攜式UPS電源整流裝置為三相全控橋6脈整流器，由整流裝置產生的諧波占所有諧波的近25-33%加5次諧波濾波器后減小到10%以下，輸入功率因數0.9，可局部減小諧波電流對電網的危害。

　　低碳發展是逐漸成為全球大趨勢，便攜式UPS電源行業要向綠色、低碳發展，然而真正的綠色低碳電源UPS電源，表現為諧波電流小對電網的電力諧波污染諧波污染小，UPS運行的效率高，減少損耗。有危害我們就要學會杜絕，以上幾種抑制諧波的方法大家都可以去試試。
