磷酸鐵鋰電池組在UPS電源中的應用探討

來源：存能電氣  日期：2018-12-24 13:41  瀏覽量：次

　　磷酸鐵鋰電池組在UPS電源中的應用探討。磷酸鐵鋰電池UPS電源在儲能特性、循環壽命、高溫適應能力、綠色環保等方面,都顯示了無可比擬的優勢，數據中心供配電系統廣泛使用磷酸鐵鋰電池組作為UPS電池后備電源的設備，下面存能電氣小編就對磷酸鐵鋰電池UPS電源的應用和性能進行研究和分析。

　　磷酸鐵鋰電池組在UPS電源中的應用探討：

　　鉛酸蓄電池經過幾十年的發展已經被眾多行業廣泛應用，同樣，在數據中心、通信及各類機房UPS電池亦是首選。然而，隨著信息技術的發展，人們對供電系統的可靠性要求更高，對實現綠色環保的意識更強，為此，對解決鉛酸蓄電池存在的許多問題就更加迫切。

　　鉛酸蓄電池和磷酸鐵鋰電池相比較:

　　1、質能比低、體積能量比低，UPS電池重量大，占地面積大。

　　2、充放電效率低，充放電效率約為92%左右，使用一段時間后充放電效率還會下降。

　　3、閥控式鉛酸蓄電池壽命短，設計壽命5-8年，實際使用大多為3～5年。

　　4、運行環境溫度要求高，在溫度超過25度時，環境溫度每提高7～10℃時電池壽命折損一半。

　　5、蓄電池大量采用鉛，其開采、加工和使用過程中均容易對環境造成嚴重污染。

　　為了解決以上問題，通信行業和一些知名品牌的大功率UPS配置磷酸鐵鋰電池組應用在不斷增加，鋰電池UPS市場一個新趨勢，是對數據中心和UPS應用中鋰離子電池的興趣日益增長。與傳統的鉛酸蓄電池相比，磷酸鐵鋰電池組具有更長的使用壽命、更小的尺寸和重量、在更廣泛的環境中運行的能力，以及可大電流快速充放電，耐高溫性能優越，在﹣10℃～﹢65℃情況下仍然能夠正常工作;總體擁有成本(TCO)更優。

　　鋰電池體積更小、重量更輕、循環壽命長、安全環保等特點，已經成為儲能電源的改革重點，也代表了UPS電源行業的改革步伐，與UPS主機息息相關。磷酸鐵鋰電池能減少UPS系統的尺寸和重量，以便更有效地利用空間，鋰電池的長壽命設計將大大降低更換電池的成本和維護的負擔。

　　鋰電池作為UPS系統的重要組成部分，市場上的UPS電源廠商多數都在將蓄電池淘汰，使用新型的鋰電池，鋰電池UPS在儲能電源系統、數據中心、工業領域、通信基站、航空航天等多個領域得到了廣泛而深入的應用?，F(xiàn)今隨著我國鋰電池領域的迅猛發展，鋰電池UPS電源逐漸受到了關注，其應用領域在不斷拓寬，通信行業則已捷足先登。

　　磷酸鐵鋰電池組在UPS中的實際應用：

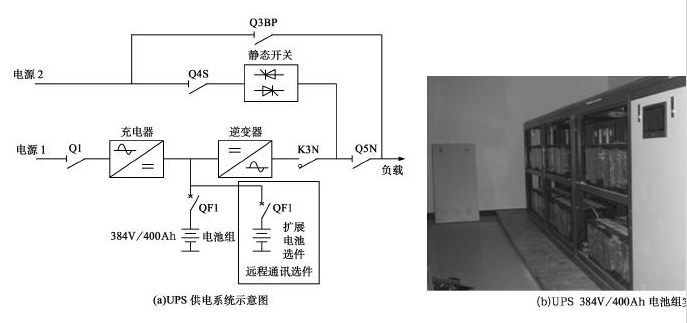

　　某局10樓UPS動力機房由于機房稱重和面積不夠,停電后要求必須滿足4h的不間斷供電時間,無法安裝閥控密封鉛酸蓄電池組,根據放電時間要求,使用了一組384V/400Ah磷酸鐵鋰電池,電池組由120塊3.2V/400Ah的電池模塊串聯組成,其中400Ah的電池模塊由4個單體容量為100Ah的電芯并聯組成的,120塊400Ah的電池模塊串聯組成一個384V/400Ah的電池組,如圖所示。

　　所以磷酸鐵鋰電池組在UPS供電系統應用時,只須把UPS對電池組的充電電壓調整到磷酸鐵鋰電池所需要的電壓即可。

　　磷酸鐵鋰電池UPS具有如下優點：

　　1、輸出電壓高：磷酸鐵鋰電池UPS工作電壓范圍：2.5～3.6V，平臺約3.2V;

　　2、安全性強：磷酸鐵鋰正極材料具有良好的電化學性能，充放電平臺十分平穩，充放電過程中結構穩定，可以過放電到零伏。即使電池內部或外部受到傷害，電池不燃燒、不爆炸、安全性較好;

　　3、高溫性能好：外部溫度65℃時內部溫度則高達95℃，鋰電池放電結束時溫度可達160℃，鋰電池的結構安全、完好;

　　4、高效率輸出：標準放電為2～5C、連續高電流放電可達10C，瞬間脈沖放電(10S)可達20C;

　　5、高循環壽命：經500次循環，其放電容量仍大于95%;

　　6、使用方便：可快速充電;

　　7、環保：整個生產過程清潔無毒。所有原料都無毒。

　　8、非稀有資源：磷酸鐵鋰電池采用磷酸源、鋰源、鐵源為材料，無戰略資源及稀有資源。

　　磷酸鐵鋰電池組在UPS電源供電系統中的應用：

　　針對磷酸鐵鋰電池組的特性，在UPS供電系統設置時，只須把鋰電池UPS給電池組的充電電壓調整到鋰電池所需要的電壓即可。因?yàn)殇囯姵丶幢闶情L期處于充電狀態下，由于自身的IBMS均衡保護功能，電池性能是不容易發生改變的。

　　例如，數據中心UPS電池容量配置：

　　電池室空調啟動的環境溫度設定為25℃，UPS系統容量200kVA(396V/425A)，蓄電池放電時間0.5小時。經計算，需配置396V/500Ah鉛酸電池1組，或者396V/200Ah鐵鋰電池組?？紤]同樣的機房承重條件，后者占地面積是前者的28%，后者重量是前者的16%。利用磷酸鐵鋰電池UPS大電流放電特性，降低機房面積和承重要求，更容易實現分散供電。

　　在運維管理方面，華為鋰電UPS管理系統可以集成到UPS管理系統，電池管理與UPS管理系統是一套完整的系統。華為鋰電管理系統可以將電池信息上傳至UPS系統，配合華為UPS與網管系統，實現磷酸鐵電池智能管理，減少檢測頻率，做到磷酸鐵鋰電池UPS運行狀態隨時可查、可管、可控。

　　鋰電池的分類：

　　鋰電池大致可分為兩類：鋰金屬電池和鋰離子電池。

　?、黉嚱饘匐姵匾话闶鞘褂枚趸i為正極材料、金屬鋰或其合金金屬為負極材料、使用非水電解質溶液的電池。

　?、阡囯x子電池不含有金屬態的鋰，并且是可以充電的。鋰離子電池一般是使用鋰合金金屬氧化物為正極材料、石墨為負極材料、使用非水電解質的電池。

　　我們相信，隨著鋰電池組技術的成熟和制造業產能的增長，更多供應商開始進入磷酸鐵鋰電池UPS應用領域，可以預計，磷酸鐵鋰電池UPS的各項優勢將會體現的越來越明顯，其缺點也將隨著技術的進步而逐漸減少，將廣泛應用到數據中心、機房、通信、工業、航空等領域。
