模塊化UPS與UPS電源的區別，90%的人不了解

來源：存能電氣  日期：2018-12-13 10:19  瀏覽量：次

　　模塊化UPS與UPS電源的區別，90%的人不了解。模塊化UPS電源電池和常規的UPS電源有什么區別?模塊化UPS是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。UPS電源是蓄電池與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。下面存能電氣小編就來詳細和大家聊聊模塊化UPS與UPS電源的區別。

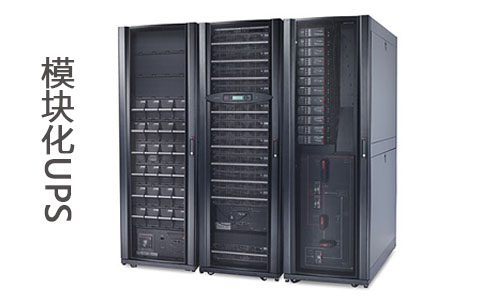

　　什么是模塊化UPS?

　　模塊化UPS電源作為目前市面上常用的UPS電源受到廣泛的關注，模塊化UPS電源是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。采用了抽屜式、高智能多制式模塊化設計，在線熱插拔技術，實現在線更換、在線維護，降低了維護難度，實行零停機工作。模塊化UPS電源已經成為很多企業的新寵，市場份額逐漸增加。

　　什么是UPS電源?

　　UPS電源電池是許多機房的動力保證，保證了供電的連續性，保證了供電系統的安全性，UPS電源時刻發揮著重要的安全保障作用

　　模塊化UPS與傳統UPS電源有什么區別?

　　一、模塊化UPS具有良好的性價比

　　模塊化UPS可以降低企業的購買成本，按需購買，量身定做，擴容方便，模塊化UPS能使供電系統隨著需求而自動變化，滿足企業的不同需求，降低企業成本，實現生產能力提高，加強市場競爭力，這樣的優勢是常規UPS電源所不具備的，并且，還可以通過熱插拔來降低和縮短系統的修復和安裝的時間，便于維護。

　　二、模塊化UPS比UPS電源在外部結構上就有所不同

　　模塊化UPS電源能夠?qū)⑺心K安裝在標準機柜中，節省占地面積和空間，便于安裝使用與維護，從設計原理方面來講，模塊UPS本身就是一臺UPS，包括整流器、靜態旁路開關及附屬的控制電路等。

　　三、模塊化UPS能夠提高系統的可靠性和可用性

　　一個模塊出現故障并不會影響其他模塊的正常工作，其可熱插拔性能夠大大縮短系統的安裝和修復時間，可見，模塊化UPS電源的系統結構極具彈性，功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”，既滿足了后期設備的隨需擴展，又降低了初期購置成本。

　　機架式模塊化UPS與傳統UPS相比的優勢：

　　一、安裝簡單，擴容方便，節約投資

　　機架式模塊化UPS使供電系統能隨需應變，讓容量隨著業務的發展而實現“動態成長”。既滿足了后期業務的擴展需求，又降低了用戶的初期購置成本。

　　二、并聯冗余，運行穩定，可靠性高

　　在機架式模塊化UPS中，功率模塊部分是并聯冗余的，每個模塊都配有輸入、輸出保險和輸入、輸出繼電器，任一個模塊發生故障，不影響整個系統工作。在傳統UPS產品中，用戶保障安全一般采用的是“1+1”或“N+1”并聯冗余方式，只能容錯一次。在機架式模塊化UPS系統中，用戶只需要購買相應的功率模塊，即可實現“N+X”的故障冗余。“模塊化冗余并聯結構”比傳統UPS更為可靠。

　　三、維修方便，在線處置，可用性高

　　傳統UPS電源需要專業技術人員到現場維修，模塊化UPS所有模塊都允許熱插拔，用戶可以介入維護，直接在線更換UPS電池備用模塊。

　　模塊化UPS電池結構的兩種類型：

　　一類是功率模塊化UPS。功率模塊化機架式UPS由機架加功率模塊構成，功率模塊中包括傳統UPS的整流、濾波、充電、逆變器等部分。但靜態旁通與系統的部分監控和顯示共用一個機架的。各模塊獨立控制并聯運行，機柜上部的顯示控制模塊僅作為用戶開關UPS主機和進行網絡化監控平臺。

　　另一類是完全模塊化UPS。該類機架式模塊化UPS由機架加單體模塊構成，每個單體模塊內都裝有整個UPS電源與控制電路，包括整流器、逆變器、靜態旁路開關及附屬的控制電路、CPU主控板。每個UPS模塊均有獨立的管理系統。

　　總結：企業機房在預計UPS容量時，時常會出現低估或高預計等情況，模塊化UPS電源有效的解決以上問題，幫助用戶在未來發展方向尚不明確的情況下分階段進行建設和投資。當用戶負載需要增加時，只需根據規劃階段性的增加功率模塊，模塊化UPS設計在重新配置功率以滿足不斷變化的業務需求方面，提供了極大的靈活性。在安裝、升級、重新配置或移動模塊化系統時，其獨立組件、標準接口以及簡單的操作既節省了時間又節省了費用。

　　以上就是模塊化UPS電源與傳統UPS之間的區別，總體來說，模塊化UPS電源的優勢還是比較明顯，應用范圍也比較廣泛，模塊化UPS相對于傳統立式(塔式)結構UPS電源而言，能夠安裝在標準機柜中，節省占地面積與空間，便?于安裝、使用及維護，能夠使用較短的功率連接電纜。通過減少關鍵設備與負載之間的故障點，模塊化UPS可提高整個系統的可用性。
