鋰電池結構電芯、電池模組和電池包三者有何區別?
來源:存能電氣 日期:2022-03-30 10:59 瀏覽量:次
鋰電池結構電芯、電池模組和電池包三者有何區別?電芯(Cell)是一個電池系統的最小單元,也有人描述為單體電池。M個電芯組成一個模組(Module),N個模組組成一個電池包(Pack)。其實就是一個很簡單的公式,電池包=N·模組=N·(M·電芯)。
鋰電池結構電芯、電池模組和電池包三者有何區別?
在鋰電池領域,有時直接說電池,有時說電芯,有時說模組,有時說電池包。很多客戶都很好奇,這三者到底有什么區別?事實是,簡單概括,電芯、模塊、電池包是組成電池的單位,而電芯、模組、電池包則是電池應用中的不同階段。

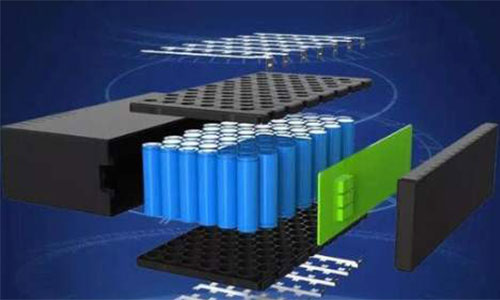

在電池包中,為了安全和有效的管理成百上千的單顆電芯,電芯并不是隨意的放在動力電池的殼里面,而是按照模塊和包有序的放置的。最小的單元就是電芯,一組電芯可以組成一個模組,而幾個模組則可以組成一個鋰電池包。
01.電芯:電芯指單個含有正、負極的電化學電芯,一般不直接使用。除此之外,電芯的壽命壽命也是最為關鍵的因素,任何一顆電芯的損壞,都會導致整個電池包的損壞。單個的電芯是不能使用的,只有將眾多電芯組合在一起,再加上保護電路和保護殼,才能直接使用。這就是所謂的電池模組。
02.模組:電池模組可以理解為鋰離子電芯經串并聯方式組合,加裝單體電池監控與管理裝置后形成的電芯與pack的中間產品。其結構必須對電芯起到支撐、固定和保護作用,可以概括成3個大項:機械強度,電性能,熱性能和故障處理能力。
03.電池包:pack指的是鋰電池定制的包裝、封裝、裝配,主要工序分為加工、組裝、包裝三大部分。當數個模組被BMS和熱管理系統共同控制或管理起來后,這個統一的整體就叫做鋰電池包。
鋰電池包pack組裝成功的標準
(1)鋰電池包pack組裝好后有完整的功能,可直接應用。
(2)鋰電池包pack組裝的電芯具有高度的一致性(容量,內阻,電壓,放電曲線,壽命)。
(3)鋰電池包pack組裝好后的循環壽命盡可能的達到單只電池的循環壽命。
(4)鋰電池包pack組裝的保護板要求有充電均衡功能。
(5)鋰電池包pack組裝對于高電壓、大電流電池包(如電動車電池、儲能系統)要求配備電池管理系統(BMS)、CAN、RS485等通迅總線。
(6)鋰電池包pack組裝保障每只電池正常工作、完全發揮出電池儲存的能量,并保證使用安全、可靠。
