UPS電源＂N+1＂冗余并聯運行條件和優缺點

來源：存能電氣  日期：2020-12-16 09:33  瀏覽量：次

UPS電源"N+1"冗余并聯運行條件和優缺點。N+1并聯冗余意味著隨時都有多一臺的UPS電源為重要設備提供保障，這樣，當系統中任何一臺UPS發生故障時，都能因?yàn)檫@額外增加的一臺UPS不間斷電源，使得電源系統能夠不間斷的重要設備提供高品質的電力，使得系統更加可靠。

UPS電源"N+1"冗余并聯運行條件

并聯冗余UPS系統由兩個或多個單機UPS系統組成，各單機UPS電源系統的輸出并聯連接到一個公共的配電系統。系統一般按N+1個單機UPS系統配置，其中N個單機UPS系統就足以供給系統全部負載，再增加一個作為備用，稱為N+1并聯冗余系統。

UPS不間斷電源的"N+1"冗余并聯運行技術，是提高UPS電源可靠性和可用性的關鍵技術，各UPS模塊的并聯必須滿足以下三個條件:

(1)各個UPS的逆變模塊的頻率、相位、相序、電壓幅值和波形必須相同;

(2)各個UPS的逆變模塊在輸人電壓和負載的變化范圍內，必須能夠?qū)崿F(xiàn)對負載有功和無功電流的均勻分配，為此要求均流電路的動態響應特性要好，穩定度要高;

(3)當均流或同步出現異常情況或UPS的逆變模塊出現故障時，應能自動檢測出故障模塊，并將其迅速切除而又不影響其它逆變模塊的正常運行。

隨著數據重要程度的提高以及風險承受能力的降低，轉換到靜態旁路和維護旁路的理念已逐漸被視為應淘汰之舉。但N+1系統設計仍需靜態旁路，而且大多數N+1系統都具有維護旁路，因?yàn)樗鼈內云鹬e足輕重的作用。

UPS電源N+1系統的優點

可用性要高于N配置；

可根據電力需求的增長進行擴展。在同一裝置中可以同時配置多個單元模塊；

由于采用DSP控制技術，并機運行的每臺UPS輸出濾形，電壓都非常一致，因此并機環流很小；

硬件的布置不僅設計概念簡單，而且成本低廉。

UPS電源N+1系統的缺點

兩個（或N+1個）模塊必須采用相同的設計、相同的制造商、相同的額定值以及相同的技術與配置；

UPS電源系統的上游與下游仍存在單故障點；

在UPS、電池或下游設備維護期間，負載處于無保護電源下（通常，這種情況每年至少會發生一次，而且往往會持續2-4小時）；

由于各個UPS不間斷電源設備的利用率均低于額定用量，因此運營效率較低；

并機臺數增多時，需要外部靜態開關和并機控制柜。

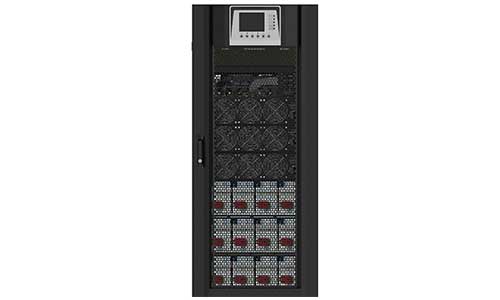

模塊化UPS體系N+X并聯冗余功能介紹

傳統的塔式UPS冗余度需要做到100%，即“1+1”并聯形式，100％的冗余意味著多花一倍的錢，多占用一倍的空間，耗電量等運維費用也增加不少。N+1多機并聯使體系的冗余度降到了100％以下，并很簡單構成容錯性超越一次的“N+X”并聯冗余體系。

模塊化UPS體系能夠?qū)崿F(xiàn)N+X并聯冗余，并聯冗余UPS模塊化冗余體系容錯才能冗余備份，冗余度不間斷電源模塊化UPS的根本效果就是為負載供給高質量、不間斷的電力輸出。

模塊化UPS產品選用模塊化規劃與N+X并聯冗余技術，產品容量覆蓋20kVA到160kVA之間的各個功率段；模塊內部選用“模組化”規劃，既確保了布局的緊湊又增加了整機的可靠性；模塊與機柜間選用熱插拔規劃。

總結：如果您做了N+1并聯冗余的規劃,即使在維修的時候市電發生中斷,您的貴重設備也能得到不間斷的高品質電源。
