UPS電源的輸入輸出方式有哪些?

來源：存能電氣  日期：2020-06-29 09:25  瀏覽量：次

UPS電源的輸入輸出方式有哪些?在現今的行業運用中，UPS不間斷電源的選型工作，遠沒有這幺簡單。它要考慮到UPS的輸入和輸出介面兩方面的影響。UPS不間斷電源根據不同的使用領域環境，設計出應對不同領域市電輸入，設備要求輸出電壓常用的三種輸入輸出模式。

UPS電源的輸入輸出方式有哪些？

目前UPS電源就其輸入輸出形式而言，大致可分為3種形式：單相輸入/單相輸出形式、三相輸入/單相輸出形式、三相輸入/三相輸出形式。三種輸入輸出形式的選擇主要由負載容量狀況來決定，單入/單出UPS從1KVA~15KVA；三入/單出UPS從10KVA~20KVA；三入/三出UPS從10KVA~500KVA。

1、單相輸入/單相輸出形式

如果容量比較小，單入形式的UPS不間斷電源掛在任何一相入戶的市電上都不會對入戶市電的三相配平衡問題造成麻煩,而負載容量較小，UPS電源采用單相輸出其輸出線徑(電流值)都不大，可以采用單相逆變器設計，因此小容量(一般15KVA以下)的UPS電源多采用單入/單出形式。

2、三相輸入/單相輸出形式

在容量稍大時，采用三相輸入，自動平均分配輸入電流，從而有效解決配平問題。8~20KVA容量范圍內的UPS電源采用單相逆變器、單相旁路輸入的三入/單出形式較多。

3、三相輸入/三相輸出形式

輸入、輸出都采用三相形式，使每個單相輸出的電流不至過大。在某些特殊場合，也使用容量較小的三相輸出形式UPS，主要是小容量三相負載而設計的。在購買三相輸出形式的UPS時，應考慮UPS電源的不平衡帶載能力，通常應選購具有100%不平衡帶載能力的UPS電源。因此，具有更加穩定的不平衡帶載能力。

輸入輸出形式主要是根據UPS電源容量的不同以及現場應用時對現場的適應性而制定的。輸入形式主要取決于對現場三相電平衡度的影響程度，輸出形式主要取決于UPS輸出線徑及功率元件的容量，一般每個單相輸出應在5KVA以上，以保證有效帶載率，或考慮到三相負載對輸出形式的要求，采用更小單相輸出容量。

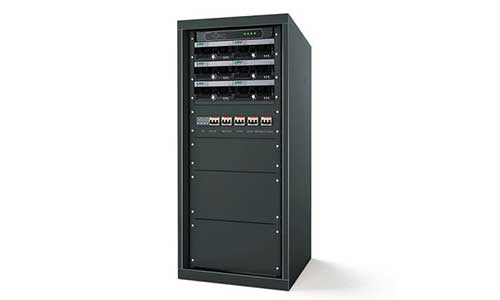

UPS電源輸入、輸出配電柜介紹

UPS輸入輸出柜是針對UPS電源特性為UPS電源量身打造的配套產品，主要有UPS電源輸入（含雙電輸入）、UPS負載的輸出，UPS電源防雷、UPS手動旁路、輸入輸出檢測儀表、分輸出指示等可以根據用戶要求配置不同的功能。有效而直觀的反映UPS的工作狀態。

UPS輸入輸出配電柜是電力機房中心使用的，有功能完善，結構緊湊，穩定可靠等特點，UPS實際上就是不間斷電源，UPS輸入輸出柜是針對UPS不間斷電源特性量身打造的設備。它能夠控制配電單元，機架式配電單元以及中心配電，能夠方便管理。

UPS輸入輸出柜的電纜橋架系列：金屬槽式、梯式、托盤式電纜橋架，熱鍍鋅電纜橋架，玻璃鋼電纜橋架。UPS輸入輸出配電柜，它包括輸入配電柜、UPS及輸出配電柜，輸出則由電纜輸入UPS，UPS對齊進行存儲后成為穩定三相電輸出，該輸出經由電纜經輸出配電柜后輸出至外部負載供電。

產品特點

1.完善的質量認證，包含3C認證、抗震報告；

2.高可靠性，開關器件采用國內外知名品牌，配置防雷器，電氣性能出廠全檢；

3.智能監控，配置4.3寸觸摸屏/智能儀表，可以全電量檢測總電流、功率、電量及輸出所有支路的狀態等參數；

4.維護方便，支持前后門維護。

總結：其實UPS電源輸入都是一樣的，一路是市電交流輸入，一路是電池直流輸入。UPS對于電壓過高及過低都可提供維護，UPS輸入電壓范圍較廣，在額定的范圍內輸入電壓即可保障UPS到達額定時的輸出。
