UPS廠家解讀UPS電源的輸出正弦波和方波

來源：存能電氣  日期：2019-12-12 11:28  瀏覽量：次

　　UPS廠家解讀UPS電源的輸出正弦波和方波。UPS電源的輸出有兩種情形，一個是市電經過簡單穩壓后的直接輸出，另外一個是市電或電池經過逆變器后的輸出。在后備式UPS不間斷電源中，正常模式下市電經過穩壓后輸出的波形是正弦波，而電池模式下直流電壓經過逆變器輸出的波形是方波。下面由UPS廠家解讀UPS電源的輸出正弦波和方波。

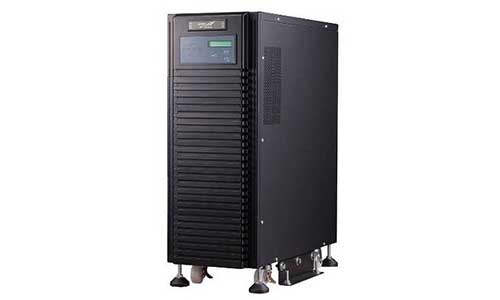

　　UPS廠家解讀UPS電源的輸出正弦波和方波

　　正弦波輸出的UPS電源適合阻性和感性負載，我們通常所見到的燈泡，電爐，飯鍋等屬于阻性負載，電扇，電源變壓器屬于感性負載。適用的范圍寬，當然其價格也要高一些。

　　方波非常簡單的推勉電路就能做出來，但因為方波波形中從最高點突然跌到最低又到最高，其間的能量損失也是巨大的，并且如果機組容量很大，這種損失可能會導致機器本身損壞，因此方波系統通常而言不會在很大的機組上出現，而且通常是幾百伏安的小容量且是后備機組的UPS不間斷電源里出現。

　　正弦波其波形和電網上或者發電機發的波形是一樣的，甚至比電網上獲取的電的波形還要完美，但調制出正弦波不是一件簡單的事情，需要復雜的控制電路；因此成本必然上升。所以，正弦波UPS一般只在容量超過5KVA的機組，或者在線式以及部分在線互動式機組上才出現，后備機組除非容量很大，不然也是很少的。

　　UPS電源中的正弦波和方波的區別

　　方波和正弦波從波形上看最大的區別就是：方波在任一瞬間的幅值只可能是正向最大值、0、反向最大值。理論上波形上升率、下降率為無窮大，而正弦波在任一瞬間的幅值滿足與時間對應相角的正弦關系。理論上波形最大上升率、下降率在過零點，而理論上波形最小上升率、下降率在過頂點，且該點上升率，下降率為零。

　　UPS電源的輸出有兩種情形：

　　A、市電經過簡單穩壓后的直接輸出;

　　B、市電或電池(直流電壓)經過逆變器后的輸出。

　　1、后備式UPS電源

　　正常模式下(A)：市電經過穩壓后輸出的是純正弦波;

　　電池模式下(B)：直流電壓經過逆變器后輸出的是方波。

　　2、在線互動式UPS不間斷電源

　　正常模式下(A)：市電經過穩壓后輸出的是純正弦波;

　　電池模式下(B)：直流電壓經過逆變器后輸出是非純正弦波。

　　3、在線式UPS電源旁路時輸出的是純正弦波

　　正常模式下(A)：市電經過逆變器后輸出是非純正弦波;

　　電池模式下(B)：直流電壓經過逆變器后輸出是非純正弦波。

　　正弦波擁有對工頻變壓器最高效的轉換，可以負載一切能在市電上使用的設備。方波輸出的UPS電源一般只適合阻性負載，其攜帶負載的能力低，當負載過重時，其電壓衰減會很大。所以當我們選購UPS電源時，一般按UPS輸出功率的50%來計算其實際的負載功率。

　　正弦波為正弦交流電，方波為脈沖電流。正弦波交流電，大小和方向隨時間作有規律變化的電壓和電流稱為交流電。正弦交流電是隨時間按照正弦函數規律變化的電壓和電流，由于交流電的大小和方向都是隨時間不斷變化的，也就是說每一瞬間電壓和電流的數值都不相同，所以在分析和計算交流電路時必須標明它的正方向。

　　以上就是就是關于UPS電源輸出的正弦波和方波，不同類型的UPS輸出波形也不同，且各有優缺點，在實際應用中需要根據不同特點進行選擇。
