　　老司機告訴你影響鋰電池包結構設計相關因素。鋰電池包結構設計是整個電池包系統設計中極為重要的一環，是整個設計過程中占用時間最多的一環。這次就讓存能電氣小編來帶大家了解一下影響鋰電池包結構設計相關的內容。

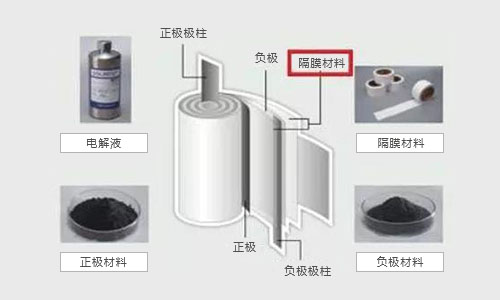

　　鋰電池包的基本結構

　　主要材料：正極、負極、電解液、隔膜

　　結構：圓形、方形;疊片、卷繞

　　形態：聚合物(軟包裝)、液態鋰離子(鋼殼)

　　不同因素對鋰電池包結構設計的影響

　　█放電特性曲線趨勢

　　放電特性曲線的趨勢，主要關注電芯放電曲線的斜率。不同類型的電芯，基本的放電趨勢是不同的。

　　具有傾斜放電曲線的電池所輸送的功率在整個放電周期中逐漸下降。這可能會導致高功率應用在放電后期結束時出現問題。對于需要穩定電源電壓的低功率應用，如果斜率太陡，可能需要安裝穩壓器。這通常不適用于高功率應用，因?yàn)榉€(wěn)壓器的損耗會消耗電池太多功率。

　　█環境溫度

　　電池的放電特性，受到環境溫度的影響極為明顯。如果鋰電池包的使用環境最低溫度在0℃以下，在某些含水電解液的電池中，電解液本身可能會凍結;即使有機電解液不會凍結，電池性能下降也非常明顯，就需要考慮低溫對電池的影響問題。如果是在環境溫度極高的環境使用動力電池，電極活性材料在高溫下容易與電解液發生反應，可能帶來容量上的損失，還可能造成安全風險。

　　在電池能夠承受的溫度范圍內，電池性能通常隨溫度的提高而提高，比如容量增大，內阻減小。每種電芯都有一個最適宜的工作溫度，最理想情況是給電池創造出這個適宜的工作溫度，偏高或者偏低的溫度都會影響循環壽命。

　　█脈沖性能

　　輸送高電流脈沖的能力是許多電池的要求。電池的載流量取決于電極的有效表面積。但是電流限制是由電池內發生化學反應的速率決定的。當對于電池的功率使用范圍有要求的時候，了解電芯的脈沖能力，有助于設計更合適的鋰電池包電芯。

　　當確定好使用的范圍，環境等影響鋰電池包結構設計的因素，設計好鋰電池包后，就需要對其進行測試來確保其安全性，穩定性和實用性了。

　　對于已設計好的鋰電池包進行測試

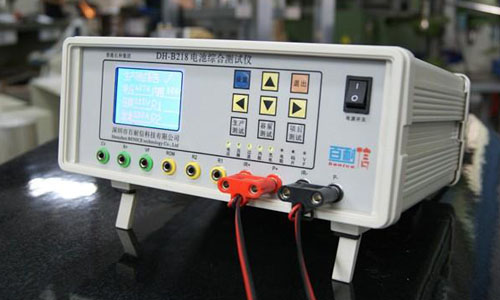

　　充放電測試：判斷電流充電回路工作是否正常。使用儀器設備：微電腦測試儀或者DC電源20V/5A及4.0-5.0Ω水泥電阻，8.0-10.0Ω水泥電阻。

　　短路測試：判斷電池短路保護功能是否正常。使用儀器設備：微電腦測試儀或者導線。

　　內阻測試：判斷電池自耗電大小的一個指標，當內阻過大時，影響放電，甚至不能放電。使用儀器設備：內阻測試儀。

　　套機測試：檢測電池裝入機器中能否正常使用，如開、關機能否正常，電量顯示是否符合規律。
