UPS電源后備式產品特點,后備式UPS電源工作原理

來源：存能電氣  日期：2019-10-25 10:37  瀏覽量：次

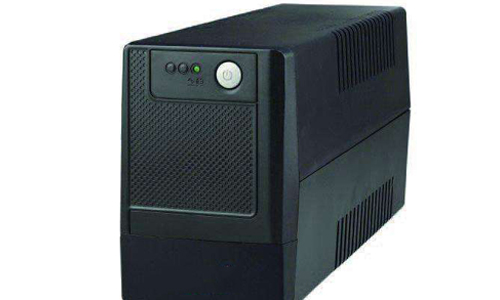

　　UPS電源后備式產品特點，后備式UPS電源工作原理。UPS電源后備式的機型是我們中小型企業或者個人用戶常用的一個機型，價格便宜，而且性能也不錯。后備式UPS是個人電腦漂亮、實用的“好伙伴”。采用了高頻PWM技術和SMD制造工藝,使其設計更符合企業及家庭PC用戶。

　　UPS電源后備式產品特點

　　后備式UPS電源平時都處于蓄電池充電狀態，在出現停電時逆變器就會緊急切換到工作狀態，將電池所提供的直流電轉變成穩定的交流電輸出，因此后備式UPS也被稱為離線式UPS。

　　l)當市電存在時，UPS電源后備式產品效率高，可達98%以上。

　　2)當市電存在時，輸人功率因數和輸人電流諧波取決于負載電流，后備式UPS電源本身不產生附加輸入功率因數和諧波電流失真。

　　3)當市電存在時，輸出能力強，對負載電流波蜂系數、浪涌電流系數，輸出功率因數、過載沒有嚴格的限制。

　　4)市電掉電時，UPS電源后備式輸出有轉換時間，一般可做到4ms左右，足以滿足負載要求。

　　5)當市電存在時，輸出電壓穩定精度差，但能滿足負載要求。

　　6)當市電存在時，整機要靠附加濾波電路提高UPS雙向抗干擾功能口。

　　7)后備式UPS電源電路簡單，成本低，可靠性高。

　　后備式UPS電源特點：對市電進行簡單的升降壓和濾波處理后可直接供給負載，當輸入不符合要求時才會由電池進行供電。在絕大多數時間內負載使用的是市電。而主要應用對象是單臺計算機系統的斷電保護。

　　后備式UPS電源工作原理

　　UPS不間斷電源的工作方式可分為后備式和在線式兩種。后備式UPS電源在市電正常供電時,主機上的逆變器不工作,只是在市電停電時,才由蓄電池供電,經逆變器驅動負載。因此它對市電品質沒有改變。

　　后備式UPS是靜態UPS最開始的形式，后備式以市電供電為主的電源形式，由充電器、蓄電池、逆變器和變壓器抽頭調壓式穩壓電源四部分組成。電網電壓正常的時候，UPS電源把市電經過簡單穩壓處理然后直接供給負載；電網故障或供電突然中斷的時候，系統會通過轉換開關切換為逆變器供電。

　　后備式UPS電源在市電正常供電時，市電通過交流旁路通道再經轉換開關直接向負載提供電源，不經過UPS。機內的逆變器處于停止工作狀態，這時的UPS電源實質上相當于一臺性能一般的市電穩壓器。它除了對市電電壓的幅度波動有所改善外，對電壓的頻率不穩、波形畸變以及從電網侵入的干擾等不良影響基本上沒有任何改善。

　　總結：以上對UPS電源后備式特點和工作原理的總結，您在看完后應該都掌握了很多。對于經常使用后備式UPS電源的你們，在掌握特點的同時，對缺點也還需注意，在融合這兩者之后，在后期的使用中才更為放心。
