模塊化UPS電源系統的工作原理及特性

來源：存能電氣  日期：2019-09-16 10:08  瀏覽量：次

　　模塊化UPS電源系統的工作原理及特性。模塊化被認為是UPS技術發展的趨勢，模塊化UPS系統具有良好的性價比，可以降低企業的購買成本，按需購買，量身定做，擴容方便，模塊化UPS正在向高效率、低能耗、低污染、節能環保方向發展，模塊化UPS市場正在產生悄然變化。

　　模塊化UPS電源工作原理

　　模塊化UPS開關電源是由聲卡機架、UPS輸出功率模塊、靜態數據電源開關模塊、顯示信息通訊模塊及其鋰電池組組成。UPS輸出功率模塊包含傳統式UPS的整流器、電池充電、逆變及其有關控制回路等一部分構成。其逆變高效率達到97%以上，進而提升了裸機工作效能，減低了耗損、節約了電磁能。

　　模塊化UPS開關電源相對性于傳統式立柱式（立式）構造UPS來講，可以安裝在標準機柜中，節約占地與室內空間，有利于安裝、應用及維護保養，可以應用較短的輸出功率聯接電纜線。根據降低設備性能與負荷中間的常見故障點，模塊化UPS可提升全部系統軟件的易用性。

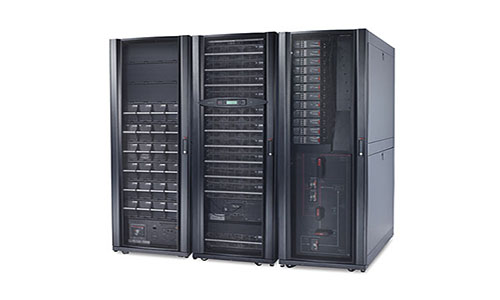

　　模塊化UPS電源是由機架、UPS功率模塊、靜態開關模塊、顯示通信模塊以及電池組構成。采用了抽屜式、高智能多制式模塊化設計，在線熱插拔技術，實現在線更換、在線維護，降低了維護難度，實行零停機工作。采用N+X并聯冗余無線技術，為了方便用戶以后的擴容或減容，各模塊機架可以完全分離，根據當前的業務需求進行配置，能夠在以后添加更多的模塊。

　　模塊化UPS與傳統單機相比，從系統的可靠性、維護性、擴展性、性能參數指標、體積重量、成本等方面，都具有很大的優勢，且節能降耗效果顯著。綠色節能型模塊化UPS備受關注，其輸入功率因數達0.999以上，減少了線路損耗，提高了電源利用率;其逆變效率可達98%以上，從而提高了整機工作效率，降低損耗、節約電能。

　　模塊化UPS電源的特性

　　1、擴容性

　　用戶再也不必為如何選擇容量而苦惱，并且不需要先期進行大量不必要的投資;

　　2、可用性

　　模塊化UPS電源可輕松的實現N+1、N+X配置，在相對小投資的情況下，極大提高了對負載的保護;

　　3、易維護

　　由于備件單一性、通用性，使得用戶端直接受益，甚至用戶自身經過簡單的產品培訓后，都可以直接維護，并且不必為產品停產所帶來的備件問題所擔憂;

　　4、高效性

　　模塊化UPS系統由于采用大量先進性技術，使得整機的效率得到大幅度的提高，并且體積也小型化，這些都為用戶帶來了許多隱性優勢。

　　5、高效率

　　模塊化UPS電源采用高效率在線雙轉換技術，效率可達94.5%，與最新的數據機房設計無縫集成，是一款冗余可擴容的高可靠性模塊化UPS系統。

　　模塊化UPS電源與傳統UPS電源相比有諸多優點，模塊化UPS電源的出現是對傳統UPS電源的繼承和發展。低碳經濟對不間斷電源產品的綠色、環保特性提出的新的、更高的要求，模塊化UPS電源技術必將得到大力推廣應用。
