凈化電源和UPS不間斷電源工作原理

來源：存能電氣  日期：2019-08-22 15:50  瀏覽量：次

　　凈化電源和UPS不間斷電源工作原理。UPS不間斷電源是保障供電穩定和連續性的重要設備，UPS電源是一種含有儲能裝置，以逆變器為主要組成部分的恒壓、恒頻的不間斷電源。凈化穩壓電源是根據兩邊可控硅導通角度的不同而形成不同的等效電感量,使輸出對輸入的變化運行補償工作原理而運行穩壓的。

　　凈化電源工作原理

　　交流凈化穩壓電源由調整電路、零脈沖產生電路、同步鋸齒波發生電路、脈寬調制驅動放大電路、誤差取樣放大電路、直流穩壓電源、過壓保護電路等部分組成。

　　凈化電源是高壓電源的一種，電路由正弦能量分配器和大功率濾波器并聯組成，具有穩壓范圍寬，響應速度快，穩壓精度高等特點，并能有效地抑制電網和各種噪聲和尖峰干擾，是電子式穩壓器、磁飽和穩壓器的理想代換產品。該儀器的主電路中沒有功率管，都是電感和電容等無源器件，惟一的一只半導體器件還是可靠性很高的兩邊可控硅。所以它一般不再考慮范圍內。

　　凈化電源的工作原理是根據兩邊可控硅導通角度的不同而形成不同的等效電感量，使輸出對輸入的變化運行補償工作原理而運行穩壓的。凈化穩壓電源可靠性很高，有隔離干擾的能力，并且能對電網各種噪聲和尖峰電壓起到良好的吸收及抑制。

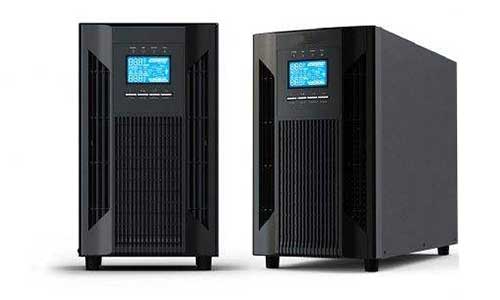

　　UPS不間斷電源工作原理

　　UPS電源也就是UPS不間斷電源，簡單來說就是在市電停電時候能繼續向用電設備提供不間斷電源的一種裝置，保證設備能正常工作。

　　UPS不間斷電源當電網電壓正常時，市電電壓通過UPS穩壓后供應給負載使用，性能好的UPS電源本身就是良好的交流穩壓器，同時改善電源質量；同時它還對機內的電池進行充電，儲存后備能源；

　　當電網電壓異常時，UPS不間斷電源的逆變器將電池的直流電能轉換為交流電能維持對負載的供電。在電網供電之間自行切換，確保對負載的不間斷供電。而且可以根據設備的精密程度來選擇可承受的切換時間。

　　UPS不間斷電源可為用戶提供數據中心、關鍵負載提供穩定的電力環境和可靠的電源保護，高效率，帶載能力強為用戶安全可靠的電源保護。

　　以上就是凈化電源和UPS不間斷電源工作原理。交流凈化穩壓電源越來越受到大家的重視。交流凈化穩壓電源除穩壓外,對負載也起到了一定的保護作用,所以很多精密醫療設備配備了交流凈化穩壓電源。
