在線式UPS不間斷電源的工作原理和應用場合

來源：存能電氣  日期：2019-08-13 15:18  瀏覽量：次

　　在線式UPS不間斷電源的工作原理和應用場合。如今大家都比較重視在線式UPS不間斷電源產品，越來越認識到它在日常生活當中的重要，但是大家又能清楚它的工作原理嗎？以下是在線式UPS電源工作原理和應用場合的介紹，希望能夠讓大家越來越了解UPS電源，有了對產品深度的了解，會對大家日常中的使用更大的幫助。

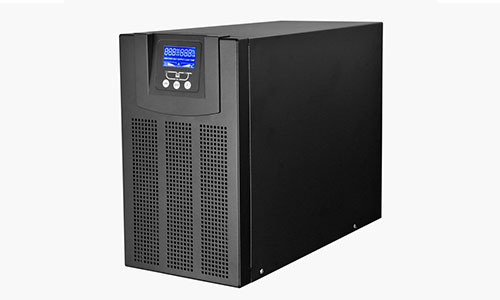

　　在線式UPS不間斷電源的工作原理

　　在線式UPS不間斷電源一直使其逆變器處于工作狀態，它首先通過電路將外部交流電轉變?yōu)橹绷麟?，再通過高質量的逆變器將直流電轉換為高質量的正弦波交流電輸出給計算機。在線式UPS在供電狀況下的主要功能是穩壓及防止電波干擾；在停電時則使用備用直流電源(蓄電池組)給逆變器供電。

　　在線式UPS不間斷電源的運作模式為市電和用電設備是隔離的，市電不會直接供電給用電設備，而是到了UPS就被轉換成直流電，再兵分兩路，一路為電池充電，另一路則轉回交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充電，UPS不間斷電源在用電的整個過程是全程介入的。其優點是輸出的波型和市電一樣是正弦波，而且純凈無雜訊，不受市電不穩定的影響，可供電給電感型負載，例如電風扇，只要在UPS不間斷電源輸出功率足夠的前題下，可以供電給任何使用市電的設備。

　　在線式UPS不論是由市電還是由蓄電池供電，其輸出功率總是由逆變器提供。市電中斷或送電時，無任何轉換時間。平時，市電經整流器變成直流，然后再由逆變器將直流轉換成純凈的正弦電壓供給負載。另一路，市電經整流后對蓄電池進行充電。

　　一旦市電中斷時，轉為蓄電池供電，經逆變器把直流轉變?yōu)檎医涣鞴┙o負載。如果靜態開關的轉換是由于逆變器故障引起，UPS會發出報警信號；如果是由于過載引起，當過載消失后，靜態開關重新切換回到逆變器輸出端。

　　UPS不間斷電源組成

　　從構造上來說，UPS電源主要可以由蓄電池、逆變器、整流器和靜態開關等主要的幾個部分組成。

　　1)蓄電池：主要是作為UPS電源儲存電能的裝置，它有若干個電池串聯而成，它容量的大小決定了可應急用電時間的長短。它最主要的功能就是可以將電能轉化為化學能儲存在電池內部，當需要電源故障，又能將電池中的化學能逆變成電能提供給我們的用電設備。

　　2)逆變器：通俗來說逆變器就是將直流電轉化為交流電的一種裝置，它由濾波電路、控制邏輯和逆變橋三部分組成。

　　3)整流器：整流器和逆變器相反，是一個將交流電轉化為直流電的裝置，它主要有兩個作用，一是將交流電轉化為直流電經過濾波處理后提供給負載設備或是逆變器，還有一個作用就是為蓄電池起到一個充電電壓的作用，好比是一臺充電器。

　　4)靜態開關：又稱靜止開關，屬于無觸點開關的一種，由兩個可控硅方向并聯而成，并由邏輯控制器控制它的閉合和斷開。分為并機型和轉換型兩種，并機型開關主要用于并聯逆變器和市電電源，或是多臺逆變器。而轉換器開關主要是用于兩路電源的供電，實現從一路到另一路的自動切換。

　　在線式UPS不間斷電源的應用場合

　　在線式UPS按照設計電路工作頻率分為工頻機和高頻機兩種。

　　工頻機通常電路采用全橋整流、全橋逆變方式。開關管工作頻率在5KHZ左右。必需內置輸出隔離變壓器才能工作。機器內部電力器件(如變壓器等)都較大，一般在帶載較大運行時存在較小噪聲，但該機型在惡劣的電網環境條件中耐抗性能較強，可靠性及穩定性更突出一點。在某些要求UPS有隔離裝置的場合，如工業、金融、交通等應用，工頻機是較好的選擇。

　　高頻機通常采用正負半波整流、半橋逆變方式。開關管工作在20KHZ左右?？梢允∪ポ敵龈綦x變壓器。以微處理器作為處理控制中心，以軟件程序的方式來控制UPS的運行。因此，體積小、重量輕、效率高、成本低、噪音低，節能占優。適用于電網比較穩定及灰塵較少、溫/濕度合適的環境，如辦公場所。

　　目前市場上大部分中小型在線式UPS不間斷電源以使用免維護密封鉛酸蓄電池居多，蓄電池占據在線式UPS不間斷電源總成本1/4還多，而且UPS不間斷電源故障中，大部分故障都因?yàn)樾铍姵氐膯?wèn)題。
