鋰電池電解液制作方法和使用注意事項

來源：存能電氣  日期：2019-08-07 10:52  瀏覽量：次

　　鋰電池電解液制作方法和使用注意事項。電解液抑制了電池在低溫下的容量衰減，并能夠減少電解液在高溫條件下生成的氣體量，有效地防止電池膨脹，提高鋰電池的高溫性能，但是這種制備方法不便于對材料和制得的鋰電池電解液進行檢驗，導(dǎo)致電解液的質(zhì)量得不到保證，因此我們提出了一種鋰電池電解液的制備方法，用來解決上述問題。

　　鋰電池電解液制作方法

　　1、將碳酸乙烯酯用氯氣氯化合成了氯代碳酸乙烯酯，然后用三乙胺做縛酸劑脫去氯化氫，制得碳酸亞乙烯酯。氯化反應(yīng)在無溶劑條件下進行，消去反應(yīng)以常用作電解液溶劑的碳酸二甲酯為溶劑，可以防止溶劑的殘留造成對添加劑的不良影響，同時選擇2，3，4-三叔丁基苯酚做阻聚劑，兩步反應(yīng)收率75.0％，比文獻值高。

　　2、用無水KF與氯代碳酸乙烯酯反應(yīng)制備氟代碳酸乙烯酯，安全成本降低，生產(chǎn)工藝易于控制，以PEG．800為催化劑，單步收率82.5％。

　　3、將1，3-丙烷磺內(nèi)酯用氯氣氯化合成了2-氯-1，3-丙烷磺內(nèi)脂，然后用三乙胺做縛酸劑脫去氯化氫，制得1，3-丙烷磺內(nèi)酯，與文獻相比，反應(yīng)路線大大縮短，兩步反應(yīng)收率72.7％。

　　鋰電池電解液制作需具備的條件

　　◆鋰電池電導(dǎo)率高，一般應(yīng)達到10-3～2*10-3S/cm;鋰離子遷移數(shù)應(yīng)接近于1;

　　◆電化學(xué)穩(wěn)定的電位范圍寬;必須有0～5V的電化學(xué)穩(wěn)定窗口;

　　◆熱穩(wěn)定好，使用溫度范圍寬;

　　◆化學(xué)性能穩(wěn)定，與電池內(nèi)集流體和活性物質(zhì)不發(fā)生化學(xué)反應(yīng);

　　◆安全低毒，最好能夠生物降解。

　　隨著關(guān)鍵原材料的國產(chǎn)化，目前鋰電池電解液的成本也隨之進一步降低，日韓企業(yè)也開始將制造工廠往國內(nèi)轉(zhuǎn)移，相信在不久的將來，中國的電解液將會走出國門，走向世界。

　　鋰電池電解液制作注意的問題

　　1.考慮到電池鋰殼體形狀不同，應(yīng)適當增加電解液潤濕性；

　　2.考慮到鋰電池對容量以及放電速率要求不同，調(diào)配電解液電導(dǎo)率等；

　　3.根據(jù)電極材料以及具體放電要求不同，調(diào)配添加劑的用量不同；

　　4.根據(jù)對電解液用量決定的儲存時間長短，決定電液中穩(wěn)定劑的取舍。

　　鋰離子電池電解液使用注意事項

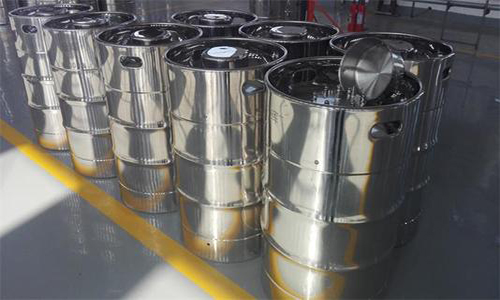

　　1、電解液桶有氬氣保護，有一定壓力，在使用中切勿拆卸氣相閥頭和液相閥頭，也不允許隨意按下快開接頭的凸頭，以免造成泄漏或其它危險。接管時一定要戴防護眼罩，使用時一定要使用專用快開接頭。

　　2、檢測合格的電解液建議一次性用完，開封的電解液很容易因為沒有氣氛保護等原因而變質(zhì)，請客戶在使用過程中注意及時充入氬氣保護，防止變色電解液不建議使用玻璃器皿盛放，玻璃的主要成分是氧化硅，氧化硅和氫氟酸反應(yīng)生成腐蝕性、易揮發(fā)的氣體四氟化硅，此氣體有毒會對人造成傷害。

　　3、現(xiàn)場可以使用的電解液容器和管道材料包括：不銹鋼、塑料PP/PE、四氟乙烯等。

　　4、本產(chǎn)品對人體有害，有輕微刺激和麻醉作用。使用過程中避免身體直接接觸。

　　總結(jié)：不同的行業(yè)應(yīng)用的電解液，其成分相差巨大，配置方法甚至完全不相同。電解液的質(zhì)量優(yōu)劣對鋰電池的使用壽命、容量等等影響很大，因此必須掌握正確的配制方法。
