這才是UPS不間斷電源組成部分及工作原理

來源：存能電氣  日期：2019-08-02 10:17  瀏覽量：次

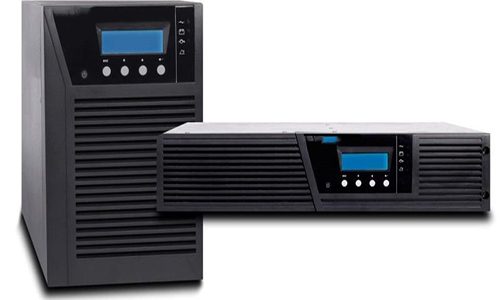

　　這才是UPS不間斷電源組成部分及工作原理。UPS是一種高質量、高可靠性的獨立電源，是一種蓄電池靜止型不間斷供電裝置。它由整流器、逆變器、交流靜態開關和蓄電池組組成。UPS不間斷電源在現代通信系統中，UPS電源的應用較為普遍，主要為計算機網絡或者電子通信設備提供不間斷的電力供應，確保其可靠運行顯得尤為重要。

　　UPS不間斷電源組成部分

　　UPS通常由輸入整流濾波電路、功率因數校正電路、蓄電池組、充電電路、逆變電路、靜態開關電路、控制檢測見識及保護電路共7個部分組成。

　　1、靜態開關

　　其作用是對UPS不間斷電源的維護、負載，且實現市電旁路的供電和逆變器供電的轉化。當市電正常，UPS經過靜態開關輸出逆變器轉化到市電。當逆變器出現故障，為確保負載不斷電，UPS輸出經過靜態開關輸出切換到市電。

　　2、電路的矯正

　　UPS電源中交流市電經過整流后會選用大容量電容器濾波，且整流電路輸出端并聯有蓄電池。在電容器、蓄電池充電期間將構成脈沖電流。電流會產生出高次諧波電流，導致功率因數下降，功率因數校對電路會讓電網輸入電流變?yōu)榕c輸入電壓同相位的正弦波。

　　3、充電電路

　　即使不運用逆變器，只需將交流電源接通，充電電路就會開始運作。在充電中，需先選用恒流充電，蓄電池的電壓抵達浮充電壓后，再轉為恒壓充電，直到電池被滿足。主電路選用開關型整流電路。

　　4、整流濾波電路

　　UPS常用的整流電路有單相不可控和可控整流電路、三相不可控和可控整流電路。濾波器分為電容輸入、電感輸入。UPS電源一般選用電容和電感組成的LC濾波器。

　　5、蓄電池組

　　市電正常，蓄電池充電，將電能轉化化學能，貯藏起來。市電中斷，UPS蓄電池電量逆變器的運作。對蓄電池組的正確運用，可延長蓄電池的運用壽命。

　　6、電路的監控、監測

　　UPS不間斷電源輸出電壓的精度、波形失真度，運作的可靠性都和控制電路息息相關。UPS電池電壓過低自動保護電路、市電電壓過高自動和UPS延遲啟動的自動保護電路。還設有監測電路、顯示電路、報警電路。

　　7、電路的逆變

　　其作用是將市電整流后的直流電壓、蓄電池電壓轉換成為交流電壓。后備式UPS的逆變器的輸出電壓波形為準方波，在線式UPS的逆變器輸出電壓多為正弦波脈寬調制波形。

　　UPS電源工作原理

　　UPS電源又稱為不間斷電源，主要由整流器、逆變器和蓄電池等電源裝置組成，具有輸出電壓、頻率穩定、電壓失真度小和運行穩定等優點，能夠為計算機網絡、電子設備裝置和通信系統等重要用戶提供可靠的優質電源，并且保證用戶不致因停電而丟失數據影響工作。

　　（1）主電源供電模式。主電源供電模式為UPS正常工作模式，在此模式下，負載由電源l經整流充電器和逆變器供電，整流充電器同時給蓄電池組浮充充電。

　?。?）靜態旁路供電模式。電源2回路稱為靜態旁路，作為電源1的后備。在UPS1和UPS2的逆變器電壓輸出故障時，靜態開關自動導通，負載不間斷切換為電源2回路供電模式。

　　（3）蓄電池供電模式。此種模式為應急工作模式，當電源1和電源2供電中斷時，供電流程轉換為蓄電池組經逆變器給負載輸出電力；當兩套UPS同時為蓄電池組供電模式時，將觸發安裝在負載開關1上的時間繼電器，蓄電池組持續向外供電半小時后，時間繼電器發出信號斷開負載開關1，以保證負載開關2下的通信系統等設備的電力供應，以此實現負載優先級的設置。

　　以上就是UPS不間斷電源的組成及工作原理介紹。提高UPS電源供電系統的安全可靠性，對UPS電源的推廣具有重要意義。
