UPS旁路的作用,UPS的作用是什么

來源：存能電氣  日期：2019-07-22 14:27  瀏覽量：次

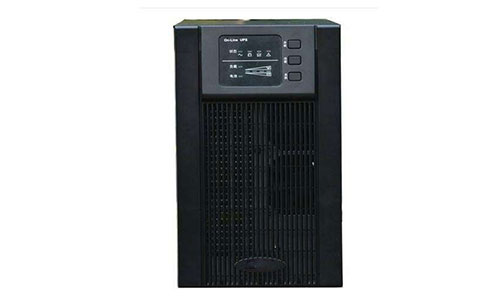

　　UPS旁路的作用，UPS的作用是什么？UPS是一種含有儲能裝置，以逆變器為主要組成部分的恒壓恒頻的不間斷電源。它主要作用是為單臺計算機、計算機網絡系統或其它電力電子設備提供不間斷的電力供應。在UPS中，一般采用由兩組切換開關組成的旁路切換電路，為簡化主電路結構、降低成本、提高效率和切換性能。下面就說說UPS的作用及UPS旁路的作用。

　　什么是UPS旁路

　　旁路是指輸入輸出之間的一個電路通路，通路中不是簡單的一條直通導線，中間可能串聯了空開、接觸器、電子開關(如雙向并聯的可控硅組成的靜態開關)及簡單的濾波裝置等。對UPS而言，旁路有兩種，一種是內部旁路，或曰電子旁路、靜態旁路、自動旁路，當UPS出現故障或工作條件有問題時，系統會自動轉到內部旁路，也可通過人為操作來轉內部旁路；另一種是外部旁路，或曰維修維護旁路，在系統需要維修維護時，市電經過它臨時給負載供電，負載不受UPS保護。

　　UPS旁路的作用

　　UPS電源設計旁路輸入的目的也是為了給電力電子設備提供不間斷的電力供應。設計旁路的作用是：市電正常情況下，UPS電源的負載過重時或者UPS電源主機故障時，UPS會自動跳到旁路繼續給電力電子設備提供電力供應。同時UPS也設計了維修旁路，UPS主機故障時可將UPS切換到維修旁路，可以維修UPS的同時給電力電子設備提供不間斷的電力供應。

　　UPS旁路的工作過程

　　●從主回路切到維修旁路的過程如下：

　　將UPS從Normal狀態轉到內部旁路上，如配有原廠SBP，并且SPB與UPS之間的信號線連接正確，則此時對應Q3的指示燈亮，表示可操作，如信號線未連或SBP非原廠，則無指示燈參考；閉合Q3(如配有原廠SBP，并且SPB與UPS之間的信號線連接正確，則此時對應Q2、Q3的指示燈亮，表示可操作，如信號線未連或SBP非原廠，則無指示燈參考)，斷開Q2；UPS脫離負載，可進行維修維護等操作。

　　●從維修旁路切回主回路的過程如下：

　　將UPS啟動并轉到內部旁路上去(如配有原廠SBP，并且SPB與UPS之間的信號線連接正確，則此時對應Q2的指示燈亮，表示可操作，如信號線未連或SBP非原廠，則無指示燈參考)；閉合Q2，斷開Q3；將UPS從內部旁路轉到Normal狀態。

　　不間斷供電系統再安裝結束后，應進行轉外部旁路測試，再合開關的時候，除UPS在旁路狀態外，一定要量開關上下口壓差，每相都在1V左右，表示開關間的相位對應關系正確。對于非原廠SBP，轉維修旁路時，一定注意零線的接法，錯誤的接法將導致轉換中因斷了負載端的零線，引起部分負載因過壓而損壞。對于從未用過的維修旁路在操作時應格外小心，除注意接線正確外，還應檢查接線的質量及開關的質量。

　　在安裝自制SBP時，當對應相序接錯時，合旁路開關時相當于短路，UPS大部分情況都會損壞，負載100%斷電；有時自制的SBP中，UPS的零線成為回路中零線的唯一通路，當工程師進行維修時，有時會將整個連線拆除，一旦斷了零線，負載必?zé)裏o疑，因?yàn)闆]有絕對平衡的三相負載；某客戶UPS需要擴容，負載不能停機，于是將負載轉向從未用過并且最初安裝時未做轉旁路實驗的維修旁路后，斷UPS輸出開關時，維修旁路開關冒了煙，總開關也跳了，后查原因發現開關的接線太松，承受不了大電流才導致負載宕機的事故發生。

　　對于按裝了原廠SBP的UPS系統在系統切換時，就沒有這些麻煩。對于安裝了自制SBP且接線正確、做過切換實驗、線路近期無改動時，也可安照簡單的步驟切換。以上兩種情況以外的情況，切換時一定小心，才可實現外部旁路的真正作用。

　　UPS的作用

　　(l)市電中斷的情況下，能利用自身所帶的蓄電池通過逆變電路將直流電轉換為220V交流電給計算機及網絡系統供電，保證計算機及網絡系統能正常運轉。

　　(2)對市電有穩壓作用，能在電網電壓波動時穩定電壓。

　　(3)能抑制電網的電力諧波干擾、電壓瞬間跌落、高壓浪涌、電壓波形畸變、電磁干擾等電力污染，為計算機及其它設備提供電壓穩定、波形純正的電力供給，保證計算機及網絡系統的正常工作和數據不受干擾。

　　UPS現已廣泛應用于：礦山、航天、工業、通訊、國防、醫院、計算機業務終端、網絡服務器、網絡設備、數據存儲設備、應急照明系統、鐵路、航運、交通、電廠、變電站、核電站、消防安全報警系統、無線通訊系統、程控交換機、移動通訊、太陽能儲存能量轉換設備、控制設備及其緊急保護系統、個人計算機等領域。
