電力UPS不間斷電源是什么?UPS不間斷電源分類

來源：存能電氣  日期：2019-07-10 09:40  瀏覽量：次

　　電力UPS不間斷電源是什么？UPS不間斷電源分類?？赡芎芏嗯笥巡恢离娏PS不間斷電源是什么?電力專用不間斷電源UPS，UPS效率、功率因數、轉換時間等都是表征UPS性能的重要參數，決定了對負載的保護能力和對市電的利用率。性能越好，保護能力也越強。

　　電力UPS不間斷電源是什么？

　　電力UPS不間斷電源是專為發電廠、變電站等電力行業設計，將自備直流屏的220V、110V直流電逆變成AC220V/380V50Hz純正弦波輸出，供DCS、監控系統、自動化儀表，調度通信系統、微機系統等需要交流電的核心設備使用的UPS電源。

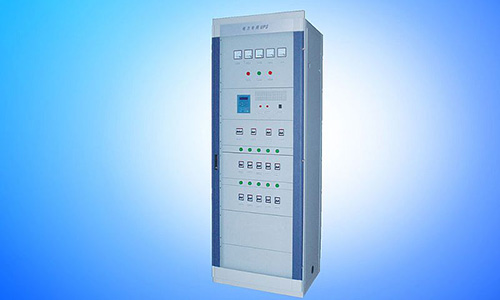

　　電力UPS系統一般由電力UPS主機、旁路穩壓柜、輸出饋線柜等三部分組成。

　　1、電力UPS主機柜：輸入輸出隔離變壓器、整流器、逆變器、靜態旁路開關、旁路開關、逆止二極管；

　　2、旁路隔離穩壓柜：旁路隔離變壓器、旁路穩壓器、手動/旁路維修開關；

　　3、饋線柜：回路分配單元、監測儀表、控制開關及信號指示等。

　　電力UPS的工作原理和輸出特性與傳統的UPS完全相同，但是，由于它連接直流操作電源系統，因此其直流輸入特性必須滿足電力系統的專用要求。

　　電力UPS專用電源采用1+1的冗余供電系統，針對電力系統應用負載及環境，運用先進技術制造的工業級交流保護電源，能夠充分滿足電力DCS系統等負載對供電可靠性的要求。

　　隔離部分：輸入隔離變將交流輸入和直流隔離開，保護直流側設備；輸出隔離變將交、直流輸入與交流輸出隔離開，保護負載端設備。雙隔離保證了直流輸入、交流輸入與交流輸出三個端口的真正完全的電氣隔離。

　　整流部分：將輸入的交流市電轉變?yōu)榉€(wěn)定的直流，送入逆變?cè)O(shè)備。

　　逆變部分：將外部直流或經過整流后的直流電源轉變?yōu)榉€(wěn)定的正弦波交流電源。

　　控制部分：控制逆變器電源跟隨基準市電，并與其保持相同的相位和頻率，自動調節，并使電源在規定的范圍內，按照設定的保護定值運行或保護。

　　顯示部分：采用LCD及LED狀態模擬盤，準確反映設備運行狀態及故障信息。

　　切換部分：采用繼電器或靜態電子開關，對旁路、市電和逆變器輸出電源進行自動切換。

　　UPS不間斷電源分類

　　UPS不間斷電源按照工作方式不同，可以分為離線式UPS，在線式UPS和在線交互式UPS三種。

　　1、離線式

　　離線式UPS不間斷電源在市電正常供電時，市電通過旁路直接向負載供電。當市電斷電時，UPS不間斷電源才通過逆變器將電池的直流電源轉換為交流電向負載供電。

　　離線式UPS電源具有以下特點：當市電正常時，離線式ups不間斷電源不對市電做任何處理而直接輸出給負載供電，因此抑制市電噪音和浪涌的能力較差，保護性能低，存在轉換時間，這種方式的優點是結構簡單、體積小、重量輕、成本低。

　　2、在線式

　　在線式UPS不間斷電源跟離線式不同，在線式ups平常由逆變器輸出向負載供電，也就是逆變優先，只有當UPS發生故障、過載或過熱時才會轉為由旁路輸出給負載。

　　在線式UPS不間斷電源的特點也非常明顯：UPS電源對輸出給負載的電力進行處理后，輸出電源品質最高，且無轉換時間，保護性能最好，抑制市電噪音和浪涌的能力最強，它的缺點是結構復雜，成本高，因此在進行UPS不間斷電源選擇時，可以根據使用環境條件選擇更加適合的那種。

　　3、在線交互式

　　在線交互式UPS不間斷電源平常由旁路經變壓器變壓后輸出給負載供電，逆變器此時做為充電器給蓄電池充電，當市電斷電時，逆變器將電池直流電轉換為交流電輸出給負載供電。

　　在線交互式UPS的特點：雙向性轉換器設計，UPS電池回充時間較短；存在轉換時間；控制結構復雜，成本較高；保護性能介于在線式與離線式UPS之間，抑制市電噪音和浪涌的能力較差。

　　以上就是電力UPS不間斷電源的介紹，以及UPS不間斷電源的分類。UPS的切換時間為零，有效保證客戶設備正常運行的安全性和可靠性。輸入功能修正：具備輸入功率因素修正功能，在滿載情況下，輸入功率因素可達0.95以上，使用戶的電網環境不會受到污染。
