UPS電源蓄電池容量計算和功率配備方法

來源：存能電氣  日期：2019-07-01 10:45  瀏覽量：次

　　UPS電源蓄電池容量計算和功率配備方法。UPS電源的容量與蓄電池的容量沒有直接的關系.但是UPS給蓄電池的充電電流是有限制的,如果蓄電池的容量太大在規定的時間內(一般8小時充電90%以上)蓄電池是充不飽的。平時可根據負載容量，備用時間，蓄電池的放電深度，以及損耗計算UPS蓄電池容量。

　　UPS電源蓄電池容量計算方法

　　由于每個生產廠，每一系列，每一批次的UPS電源蓄電池都存在質量的差異，內在質量很難鑒別，因此在選購UPS電源電池時要參考長期的使用經驗，應優選大廠名牌產品，相同容量的蓄電池，優選體積大，質量重，極板厚，電解液比重小的蓄電池。設計中對UPS蓄電池容量的要求主要考慮系統在備用時間內的負荷及市電停電的維修時間；并兼顧多點同時發生停電的處理時間。

　　UPS電源蓄電池容量的選擇要根據蓄電池實際放電電流和所要求的備用時間來決定，選擇蓄電池的容量時，應先計算出要求放電的電流值，然后根據蓄電池生產廠提供的放電特性曲線和用戶要求的備用時間進行選擇。

　　UPS電源后備蓄電池的容量核算方法很多，恒功率法(查表法)、估算法、電源法、恒流法等，不同的核算方法有不同的成果，咱們很難說出哪種核算方法是最準確的，各種核算方法各有側重點，在實踐應用中需求綜合考慮蓄電池的運用情況，UPS電源所帶負載情況以及應用的場合來選擇合適的電池容量核算方法。

　　1.蓄電池最大放電電流計算

　　蓄電池最大放電電流為：Imax為蓄電池最大放電電流（A）；P為額定輸出功率（W）；cosφ為負載功率因數（用于UPS系統，考慮系統輸出的cosφ，若為非逆變系統的應用，cosφ=1）；η為效率；E臨界為放電時單體蓄電池的臨界放電電壓（12V蓄電池的臨界放電電壓取10V）；N為蓄電池組的單體蓄電池?cái)?shù)。

　　2.放電電流計算

　　由于在放電過程中，UPS電源電池的放電電流是變化的，蓄電池剛放電時的電流值明顯小于Imax，根據蓄電池的放電狀態，一般取0.75作為校正因數，即蓄電池實際所需的放電電流I=0.75Imax

　　3.UPS電源蓄電池容量計算

　　計算出蓄電池實際的放電電流值后，再根據所要求的備用時間，按照蓄電池生產廠所提供的蓄電池放電特性曲線，找出要求蓄電池組提供的放電速率，按下式計算出要求配置的蓄電池容量。

　　實際需要配置UPS電源蓄電池容量為：C為需要配置的蓄電池組容量；K為安全系數，一般取1.25；I為負荷電流（2V系列蓄電池考慮5年的發展，12V系列不考慮發展）；T為放電小時數；n為放電容量系數（通信蓄用電池選n=0.9，電力n=0.95，UPS系統n=1）；t溫度調整系數。

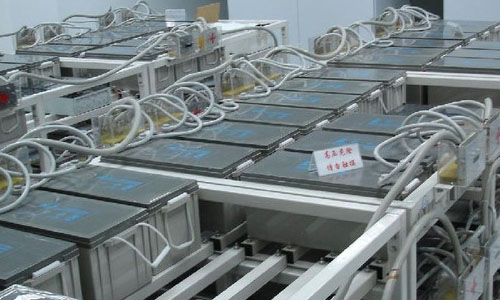

　　蓄電池在各類UPS中扮演了不可替代的重要角色，隨著電化學技術的發展，密封閥控鉛酸蓄電池占有電源市場的絕大多數份額。在UPS中多采用12V/40Ah組合密封閥控蓄電池，它的特點是維護簡單，不用補充水，同時體積較小，使用安全方便。

　　UPS的功率應該怎樣配備？

　　首先要確定您的UPS設備是多大功率的，一般來講普通PC機或工控機的功率在200W左右，蘋果機在300W左右，服務器在300W與600W之間，其他設備的功率數值可以參考該設備的說明書。

　　其次應了解UPS的額定功率有兩種表示方法：視在功率（單位VA）與實際輸出功率（單位W），由于無功功率的存在所以造成了這種差別，兩者的換算關系為：視在功率*功率因數=實際輸出功率后備式、在線互動式的功率因數在0.5與0.7之間，在線式的功率因數一般是0.8。給設備配UPS時應以UPS的實際輸出功率為匹配的依據，有些經銷商有意或無意會混淆（VA）與（W）的區別，這點要提請用戶注意。

　　以上就是UPS電源蓄電池容量計算和功率配備方法，合理選擇蓄電池的容量，是UPS電源對負載設備正常供電的重要確保。容量配備過大，蓄電池不能充分被運用，浪費資源;容量配備過小，又不能滿足用戶對后備時間的要求，且對電池的壽數倒霉。
