　　UPS電源主機內部電池作用，UPS電源指示燈說明。正確的認識UPS電源電池的作用，懂得UPS電源指示燈說明，可以幫助我們?cè)谌粘＞S護UPS電源的工作過程中，更有效地降低操作失誤，延長UPS電源主機的使用壽命。本篇文章存能小編就給大家講解。

　　UPS電源內部結構

　　1)整流器：整流器是一個整流裝置，簡單的說就是將交流(AC)轉化為直流(DC)的裝置。它有兩個主要功能：第一，將交流電(AC)變成直流電(DC)，經濾波后供給負載，或者供給逆變器；第二，給蓄電池提供充電電壓。因此，它同時又起到一個充電器的作用；

　　2)逆變器：通俗的講，逆變器是一種將直流電(DC)轉化為交流電(AC)的裝置。它由逆變橋、控制邏輯和濾波電路組成；

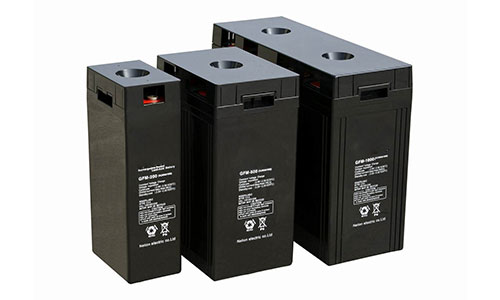

　　3)蓄電池：蓄電池是UPS用來作為儲存電能的裝置，它由若干個電池串聯而成，其容量大小決定了其維持放電(供電)的時間。其主要功能是：1、市電正常時，將電能轉換成化學能儲存在電池內部。2、市電故障時，將化學能轉換成電能提供給逆變器或負載；

　　4)靜態開關：靜態開關又稱靜止開關，它是一種無觸點開關，是用兩個可控硅(SCR)反向并聯組成的一種交流開關，其閉合和斷開由邏輯控制器控制。分為轉換型和并機型兩種。轉換型開關主要用于兩路電源供電的系統，其作用是實現從一路到另一路的自動切換；并機型開關主要用于并聯逆變器與市電或多臺逆變器。

　　UPS電源是由一套交流+直流充電+交直流逆變裝置構成。UPS中的蓄電池在市電正常供電時處于充電狀態。一旦市電中斷，蓄電池立即將儲存的直流電輸出給逆變器逆變成交流電供給計算機設備，保持對計算機設備供電的連續性。一般情況下，中小功率后備式UPS靠蓄電池維持供電的時間在10～30min左右。

　　UPS電源主機內部電池作用

　　UPS電源主機內部有一塊蓄電池，它的作用是為其內部的控制提供電源的，此電池虧電會造成主機啟動不正常，比如繼電器不能吸合，輸出插座無供電等。

　　UPS電源指示燈說明

　　1、電池指示燈：電池供電且電池電壓正常時亮，電池電壓不正常、電池故障或充電器故障時閃爍；電池不供電時滅；

　　2、逆變指示燈：逆變器供電時亮，逆變器不供電時滅；

　　3、旁路指示燈：旁路供電時亮，旁路不供電時滅；

　　4、市電指示燈：市電輸入正常時亮，市電輸入異常時閃爍，市電掉電時滅；

　　5、故障指示燈：發生故障時亮，無故障時滅；

　　6、負載/電池容量指示燈：指示的負載容量或者電池容量。正常模式下指示負載容量，電池模式下指示電池容量。

　　UPS電源的一般故障指示狀態

　　●在市電模式下：

　　a.綠色1燈閃爍，表求市電輸入的零火線接反，UPS電源仍能工作在市電模式下，應將市電輸入的兩根線對調。

　　b.綠色1燈閃爍，同時黃色1燈亮，表示市電或發電機的電壓或頻率超出正常范圍，UPS電源工作在電池模式下。

　　c.黃色1指示燈閃爍，表示UPS電源未接電池或電池電壓太低，此時就檢查電池是否連接好，確定連接無誤，則說明電池組故障或電池老化，應排除或更換。

　　d.若負載超過96%以上時，蜂鳴器會間隔0.5s鳴叫一次，此時應降低負載量，關閉或取消無用的設備。

　　●電池模式下：電池供電狀態下，電池虧電，負載/電池2，黃色1燈亮，蜂鳴器會逐漸變成長鳴狀態，輸出會自動切斷，UPS電源會自動關機。

　　●異常模式：運行過程中故障指示燈亮，表示UPS電源處于異常模式，此時應將負載全部斷掉，將設備先接在其它供電線路上，關閉UPS電源，將故障現象報自動站維修人員，等待專業人員處理，不可帶故障繼續供電。

　　以上就是UPS電源主機內部電池作用及其指示燈說明，大家在使用前一定要認真閱讀操作說明書，嚴格規范使用，才能保護UPS。
