一文看懂鋰電池包基本結構、工作原理和組裝過程

來源：未知  日期：2018-06-20 09:50  瀏覽量：次

　　一文看懂鋰電池包基本結構、工作原理和組裝過程。鋰電池即鋰金屬電池，一般是指使用二氧化錳為正極材料、金屬鋰或其合金金屬為負極材料、使用非水電解質溶液的電池。隨著科學技術的高速發展，鋰電池包逐漸成為主流。本文小編就來和大家談?wù)勪囯姵匕Y(jié)構、工作原理和組裝過程，很棒的干貨哦!

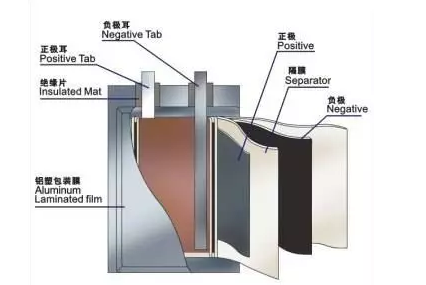

　　鋰電池包的基本結構解析：

　　主要材料：正極、負極、電解液、隔膜

　　結構：圓形、方形;疊片、卷繞

　　形態：聚合物(軟包裝)、液態鋰離子(鋼殼)

　　正極

　　正極材料占鋰離子電池成本30%--40%，直接影響鋰電池包的能量密度和性能。

　　負極

　　負極材料需由相對于鋰電極電勢更低的材料構成，并具有高比容量和較好的充放電可逆性，從而在嵌鋰的過程中保持良好的尺寸和機械穩定性。

　　電解液

　　電解液在正負電極間起到運輸電荷的作用，它影響著鋰電池包的能量密度、功率密度、寬溫應用、循環壽命、安全性能等因素。

　　隔膜

　　隔膜的孔徑需滿足良好的離子通過性，吸液保濕能力強，保持離子導電性;同時具有電子絕緣性，以實現正負極之間絕緣的機械隔離，此外應有足夠的穿刺強度、拉伸強度等力學性能及耐腐蝕性和足夠的電化學穩定性。

　　目前較為常用的鋰電池包材料有鈷酸鋰、鎳酸鋰以及錳酸鋰。用得最多的材料是鈷酸鋰，循環性能好，制造也方便，缺點是鈷化合物價格較貴。

　　鋰電池包工作原理：

　　鋰電池是一種二次電池(充電電池)，主要依靠鋰離子在正負極之間的往返嵌入和脫嵌來工作，實現能量的存儲和釋放。

　　1、充電過程

　　在電場的驅動下鋰離子從正極晶格中脫出，經過電解質，嵌入到負極晶格中。

　　充電開始時，應先檢測待充電電池的電壓，如果電壓低于3V，要先進行預充電，充電電流為設定電流 的1/10，一般選0.05C左右。電壓升到3V后，進入標準充電過程。標準充電過程為：以設定電流進行恒流充電，電池電壓升到4.20V時，改為恒壓充電，保持充電電壓為4.20V。此時，充電電流逐漸下降，當電流下降至設定充電電流的1/10時，充電結束。

　　2、放電過程

　　過程正好相反鋰離子返回正極，電子通過用電器由外電路到達正極與鋰離子復合。電池放電，此時負極上的電子e從通過外部電路跑到正極上，正鋰離子Li+從負極“跳進”電解液里，“爬過”隔膜上彎彎曲曲的小洞，“游泳”到達正極，與早就跑過來的電子結合在一起。

　　電池放電電流越大，放電容量越小，電壓下降更快。

　　鋰電池包組裝過程：

　　工具/原料：正極材料、負極材料、隔膜紙

　　步驟/方法

　　制漿：

　　用專門的溶劑和粘接劑分別與粉末狀的正負極活性物質混合，經高速攪拌均勻后，制成漿狀的正負極物質。

　　涂膜：

　　將制成的漿料均勻地涂覆在金屬箔的表面，烘干，分別制成正負極極片。

　　裝配：

　　按正極片--隔膜--負極片--隔膜自上而下的順序放好，經卷繞制成電池極芯，再經注入電解液、封口等工藝過程，即完成電池的裝配過程，制成成品電池。

　　化成：

　　用專用的電池充放電設備對成品電池進行充放電測試，對每一只電池都進行檢測，篩選出合格的成品電池，待出廠。

　　本期關于鋰電池包的組裝過程、原理、基本結構解析就分享到這里了，如果還想了解更多關于鋰電池包的資訊，敬請關注我們存能電氣網站。
