鋰電池保護板原理，鋰電池不用保護板充電行嗎

來源：存能電氣  日期：2019-06-10 11:09  瀏覽量：次

　　鋰電池保護板原理，鋰電池不用保護板充電行嗎？伴隨著電子產品的應用需求愈來愈高，大家對鋰電池的需求也越來越高，鋰電池作為一種電儲量較為大的電池，運用于各種電子產品上。然而有種產品能夠有效地避免鋰電池過充，過放和內部電路發生短路，它就是鋰電池保護板。

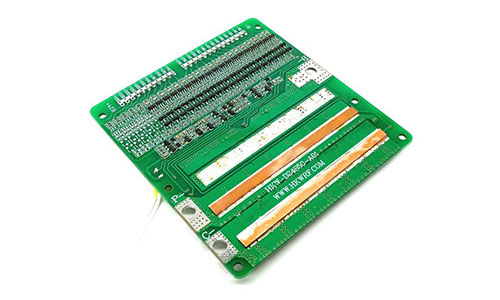

　　鋰電池保護板

　　鋰電池保護板是對串聯鋰電池組的充放電保護；在充滿電時能保證各單體電池之間的電壓差異小于設定值(一般±20mV)，實現電池組各單體電池的均充，有效地改善了串聯充電方式下的充電效果；同時檢測電池組中各個單體電池的過壓、欠壓、過流、短路、過溫狀態，保護并延長電池使用壽命；欠壓保護使每一單節電池在放電使用時避免電池因過放電而損壞。

　　鋰電池保護板原理

　　鋰電池(可充型)之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊精致的保護板和一片電流保險器出現。

　　鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

　　普通鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。

　　鋰電池保護板的主要作用

　　一般要求在-25℃～85℃時Control(IC)檢測控制電芯電壓與充放電回路的工作電流、電壓，在一切正常情況下C-MOS開關管導通，使電芯與保護電路板處于正常工作狀態，而當電芯電壓或回路中的工作電流超過控制IC中比較電路預設值時，在15～30ms內(不同控制IC與C-MOS有不同的響應時間)，將CMOS關斷，即關閉電芯放電或充電回路，以保證使用者與電芯的安全。

　　鋰電池不用保護板充電行嗎？

　　對于為什么會有人會產生鋰電池可以不用保護板這個想法，很大的原因在于磷酸鐵鋰電池的出現。因為有消息號稱磷酸鐵鋰電池不怕過充，不怕過放，隨之就出現了鋰電池不加保護板也可以的論調。

　　不過，到目前為止，還沒有出現公開宣稱不使用鋰電池保護板的廠家。既然對于這個問題大家都有所爭議，那么就先讓我們回到保護板本身，回到其定義和用處，才能對鋰電池能否可以不使用保護板這個問題有自己的見解。

　　鋰電池保護板，顧名思義就是保護鋰電池用的。鋰電池保護板的作用是保護電池不過放、不過充、不過流，還有就是輸出短路保護。

　　認為鋰電池不需要保護板的人覺得鋰電池接不接保護板都會壞，而且保護板會把長期不用的鋰電池的電放光。很明顯是對于保護板的作用并不怎么了解所產生的想法。保護板對于鋰電池的作用就相當于多了一層保護屏障，保護板的作用就是為了確保鋰電池安全和延長使用壽命而存在的。沒有保護板不但壽命難以保證還非常危險。

       所以在鋰電池能完全不受過充，過放等的影響時，在鋰電池自身的設計中能夠完全的替代保護板的作用時，鋰電池就能夠不需要保護板，但現階段，鋰電池還是需要保護板的。

　　鋰電池保護板是為了保護電池，使其不出現過充，過放，短路等問題。既然保護板對于電池的安全保護這么重要，我們最好是使用保護板，避免電池沒必要的損壞。
