模塊化UPS電源的應用及分類,你知道哪些

來源：存能電氣  日期：2019-06-04 09:06  瀏覽量：次

　　模塊化UPS電源的應用及分類，你知道哪些?隨著現代信息化技術的迅猛發展，更多大型IDC機房的涌現，云技術的大量應用，計算機類設備對模塊化UPS電源供電質量均提出了更高的要求。模塊化UPS與傳統單機相比，從系統的可靠性、維護性、擴展性、性能參數指標、體積重量、成本等方面，都具有很大的優勢，且節能降耗效果顯著。

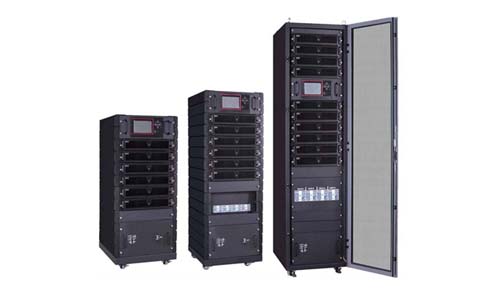

　　模塊化UPS電源的分類

　　1、功率模塊化UPS。模塊化UPS電源由機架加功率模塊組成。其中功率模塊包括傳統UPS的整流、濾波、充電、逆變器等部分。但靜態旁通與系統的部分監控和顯示共用一個機架的，各功率模塊獨立控制并聯運行。機柜上部的顯示控制模塊僅作為用戶開關UPS主機和進行網絡化監控平臺。

　　2、完全模塊化UPS。由機架加單體模塊構成，每個單體模塊內都裝有整個UPS電源與控制電路，包括整流器、逆變器、靜態旁路開關及附屬的控制電路、CPU主控板。每個UPS模塊都有獨立的管理顯示屏。

　　相對目前行業發展而言，中大功率模塊化UPS電源一般采用第一種類型，小功率模塊化UPS一般采用第二種類型，而且兩種類型UPS的共同特點是功率變換部分是獨立控制的，而且能實現N+X并聯，從而保證模塊化UPS的可靠性。

　　模塊化UPS電源的應用

　　模塊化UPS電源應用領域是很廣泛的，在數據處理中心、IT設備機房、電信、金融、證券、交通、稅務、醫療系統等都可以見到模塊化UPS的身影。模塊化UPS電源在數據中心的應用如下：

　　在對數據中心進行創建時，非常重要的組成部分就是不間斷電源，它是提供關鍵的電源保護，并且在市電中斷的情況下，可以提供更加可靠的備份電源，進而可以確保計算機網絡系統等設備正常運行，防止數據丟失。而服務器在日常的運行過程中，就會產生相應的熱量，需要持續冷卻進行降溫，才能確保電源正常運行。

　　在數據中心快速發展時期，安裝部署的很多UPS電源，都推出了現代化模塊化UPS，進而在數據中心得到更換。此類型的UPS電源，可以提供更加高的效率，簡單的擴展性、智能控制以及系統的互連性。

　　模塊化UPS電源的性能特點

　　1、模塊結構?？筛鶕?jù)用戶的需求進行隨意添加。

　　2、模塊化UPS電源采用N+X冗余技術，提供冗余升級系統，可以根據用戶要求隨時進行升級；解決各種因為外部原因帶來的問題，性能更加可靠。

　　3、模塊化UPS擁有綠色能源，其輸入THDI≤5%,且輸入/輸出電流能夠平衡分配，保證設備的正常運行。

　　4、采用連續電流模式(CCM)運行，能夠有效減少電網干擾（RFI/EMI）。

　　5、模塊化UPS擁有比較小的體積，方便后期技術人員進行維護。

　　6、模塊化UPS電源采用系統控制器能夠及時進行通信及診斷，特有的系統性能分析器為其運行保駕護航。

　　7、采用5.7英寸觸摸屏LCD設計及菜單式架構，通過LCD可以監控UPS的各種信息，使所有操作一目了然。

　　8、獨立的智能充電模塊，自動對電池組進行三階段智能充電管理。同時，充電模塊還具備電池反接保護、電池過充保護、輸出短路保護、電池未接提示以及充電電壓溫度補償?shù)裙δ堋?/span>

　　9、高功率密度模塊化設計，單模塊容量有20KVA/25KVA/30KVA，所有模塊高度均為3U模塊可以在線加入、在線拔出，實現零檢修時間。

　　模塊化UPS電源采用了抽屜式、高智能多制式模塊化設計，在線熱插拔技術，實現在線更換、在線維護，降低了維護難度，實行零停機工作。采用N+X并聯冗余無線技術，各模塊機架可完全分離，便于用戶以后的擴容或減容，使用非常方便。逆變結構中優先運用了“多電平逆變”的概念，致使功率器件的損耗大大降低，輸出電壓高次諧波減少近一倍，從而縮小了體積，增大了功率密度。

　　與傳統塔式UPS相比較，模塊化UPS電源具有以下優勢：

　　1)投資有效性：隨需擴容，節省初期投資;

　　2)模塊冗余高可靠性：避免出現重大斷電事故;

　　3)易維護性：在線熱插拔，維護簡單快速，無須轉旁路;

　　4)節能環保性：對電網污染小，高效率及模塊休眠等技術減少能源浪費。

　　以上就是模塊化UPS電源的應用及分類，相較于之前的UPS電源系統，模塊化UPS電源并不是一個獨立塔式設備，它是由幾個較小的機架安裝單元組成，彼此并聯在一起，進而提供必要的電源。
