電力UPS不間斷電源的組成部分及使用

來源：存能電氣  日期：2019-06-03 11:28  瀏覽量：次

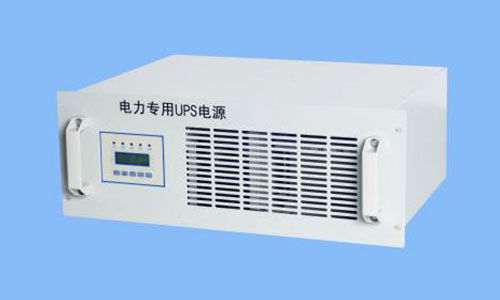

　　電力UPS不間斷電源的組成部分及使用。電力行業是國家的重點基礎行業，關系國計民生。為了構筑安全可靠的電力調度系統，有效保障電網供電安全，有效降低電力故障，因此需要一個安全、可靠、穩定、優質的電源為調度通信中心及信息中心設備提供動力，電力UPS不間斷電源就是這樣的一個存在。存能小編為大家介紹電力UPS不間斷電源的組成部分及使用。

　　電力UPS不間斷電源的組成部分

　　UPS通常由輸入整流濾波電路、功率因數校正電路、蓄電池組、充電電路、逆變電路、靜態開關電路、控制檢測見識及保護電路共7個部分組成。

　　1、輸入整流濾波電路

　　UPS中，常用的整流電路有單相不可控和可控整流電路、三相不可控和可控整流電路。濾波器可分為電容輸入或電感輸入兩種。電容輸入濾波器的輸出電壓較高，但要求變壓器輸出的縫制電流較大。電感輸入濾波器的輸出特定較好，但需要較大的扼流圈且成本較高。目前UPS中通常采用電容和電感組成的LC濾波器。

　　2、監控、檢測、顯示保護電路

　　UPS輸出電壓的精度、波形失真度以及工作可靠性均與控制電路密切相關?？刂齐娐分饕蠸PWM產生電路，閉環調壓電路、同步鎖相電路等。為了UPS可靠工作，還應具有較完善的保護電路。一般的UPS中都有電池電壓過低自動保護電路、市電電壓過高自動和UPS延遲啟動自動保護電路等。為了隨時掌握和了解工作狀態及其運行情況，UPS中還設有監測電路、顯示電路及報警電路。

　　3、功率因數校正電路

　　UPS電源中，交流市電經整流后都采用大容量電容器進行濾波，而且整流電路輸出端還并聯有蓄電池。在電容器或蓄電池充電期間將形成脈沖電流。該電流峰值很高，會產生高次諧波電流并導致功率因數下降，功率因數校正電路可使電網輸入電流變?yōu)榕c輸入電壓同相位的正弦波。

　　4、逆變電路

　　逆變器的作用是將市電整流后的直流電壓或蓄電池電壓變換成交流電壓。在后備式UPS中，逆變器輸出電壓波形一般為準方波；在在線式UPS，中，逆變器輸出電壓多為正弦波脈寬調制(SPWM)波形，該波形經LC濾波器濾波后，可得到標準正弦波。

　　5、靜態開關電路

　　靜態開關的作用是保護UPS和負載，并實現市電旁路供電和逆變器供電的轉換。UPS過載是，為了保護逆變器，當市電正常時，UPS通過靜態開關將輸出有逆變器轉換到市電；當逆變器出現故障時，為了保證負載不斷電，UPS的輸出也通過靜態開關輸出切換到市電。由于UPS內部一般都有同步鎖相電路，同時靜態開關轉換時間段，因此在轉換過程中不會出現供電間斷。小型UPS一般采用快速繼電器作為靜態開關，大、中型UPS則采用反響并聯的快速晶閘管作為靜態開關。

　　6、蓄電池組

　　蓄電池組是UPS的心臟。市電正常時，蓄電池充電，將電能轉化為化學能，并儲藏起來，市電中斷時，UPS蓄電池中電量維持逆變器工作。目前，中小型UPS中廣泛使用閥控鉛酸蓄電池。在長延時(4h或8h)的UPS中，蓄電池的成本甚至超過主機的成本。正確使用蓄電池組，對延長蓄電池的使用壽命只管重要。使用正確，閥控鉛酸電池的壽命可達10年以上。

　　7、充電電路

　　UPS中，一般充電電路都是獨立工作的，也就是說，即使不使用逆變器，只要將交流電源接通，充電電路就開始工作，在充電過程中，首先采用恒流充電，當蓄電池的電壓達到浮充電壓后，再轉為恒壓充電，直到電池被充足。因此，充電電路一般有兩個反饋回路，一個做電流反饋，一個做電壓反饋。主電路一般采用開關型整流電路。為了縮短充電時間，各種快速充電電路在UPS中也得到應用。

　　電力UPS不間斷電源的使用優點

　　●為電力行業量身定制的專業型UPS，適應電力行業內部的惡劣電網環境，既滿足了電力行業的負載需求，又可以讓用戶不必再為負載的三相不平衡而煩惱。

　　●1+1冗余并聯的工作方式，讓本來已經很可靠的供電系統再增加一把安全鎖，滿足電力行業用戶對UPS高可靠性指標的極限需要。

　　●充分利用電力行業的220V/110V大容量電池組，可最大限度的延長UPS的后備時間，并節省電池組的安裝空間和前期投資。

　　●選配旁路隔離變壓器，實現輸入與輸出的完全隔離，并可保證輸出的零地電壓<1V。

　　●豐富的干接點監控信號，可納入電廠自身的DCS監控系統；出現問題，及時上報，便于值班人員對UPS的實時監控。

　　目前電力行業對網絡管理的需求日趨成熟，UPS被廣泛地應用在這樣的供電系統中，它能在市電波動過大時保護計算機，還能在市電斷電的情況下繼續供電，以保證播出系統的正常運行。
