高頻模塊化UPS電源和UPS工頻電源的性能對比

來源：存能電氣  日期：2019-05-30 15:38  瀏覽量：次

　　高頻模塊化UPS電源和UPS工頻電源的性能對比。模塊化UPS電源作為保障供電穩定性和連續性的重要設備，已廣泛應用到各個領域。目前工頻UPS電源在市場上逐漸萎縮，特別是在數據中心和通訊機房，已經逐漸被高頻機、模塊化UPS電源所代替。

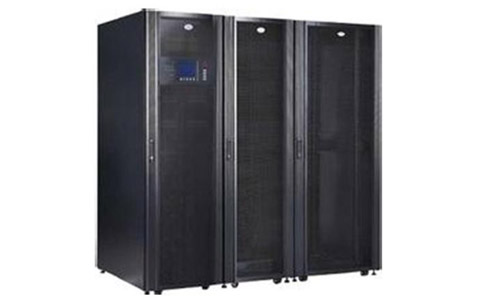

　　高頻模塊化UPS電源

　　模塊化UPS系統是由：功率模塊、充電模塊、系統監控模塊、機柜以及電池組構成。模塊化UPS是把高頻UPS的功率部分單獨做成一個個功率模塊，然后每個模塊并聯輸出，另外旁路切換模塊和控制單元也做成模塊單元，這樣整臺UPS就是一個個模塊疊加而成。模塊化UPS最大的特點是，功率部分很容易實現冗余功能，只要UPS帶載功率富余量大于單個模塊功率，UPS功率部分即可實現“N+1”冗余，從而提高UPS供電的可靠性。

　　高頻模塊化UPS電源產品采用模塊化設計與N+X并聯冗余技術，產品容量覆蓋20kVA到160kVA之間的各個功率段；模塊內部采用“模組化”設計，既保證了布局的緊湊又增加了整機的可靠性；模塊與機柜間采用熱插拔設計。

　　模塊化UPS采用5.7英寸觸摸屏LCD設計及菜單式架構，通過LCD可以監控UPS的各種信息，使所有操作一目了然。

　　高頻UPS又稱模塊化高頻UPS，這種UPS電源主要采用采用抽屜式高智能模塊化設計，可通過增減柜內UPS模塊來滿足功率輸出輸入及可靠性要求，具有極大的彈性，實現最佳性價比。具有易插拔功能，不僅可以通過增減機柜內的模塊來滿足功率輸出及可靠性要求，只要冗余允許還可以在線進行維護，實現零維修時間。采用全數化控制技術，集中了當今電力電子和自動控制領域先進的技術成果，是UPS行業技術革命的一塊里程碑。

　　模塊化UPS電源可以根據當前的業務需求進行配置，并且能夠在以后添加更多的模塊。這種系統的優化能力顯著降低了總擁有成本。模塊化設計在重新配置功率以滿足不斷變化的業務需求方面，提供了極大的靈活性。在安裝、升級、重新配置或移動模塊化系統時，其獨立組件、標準接口以及簡單的操作既節省了時間又節省了費用。

　　UPS工頻電源

　　工頻UPS電源是UPS行業里長期存在的一款電源，廣泛用于通信行業計費中心、通信基站、銀行營業網點、ATM自動取款機及證券、交通、電力、工業等各行業網絡辦公環境。廣泛用于通信行業計費中心、通信基站、銀行營業網點、ATM自動取款機及證券、交通、電力、工業等各行業網絡辦公環境。

　　工頻UPS由整流器、逆變器、靜態旁路、維修旁路、輸出變壓器組成。輸出變壓器是UPS的必要組成部分,起升壓作用。因為UPS的整流、逆變的兩次變換均為降壓環節(SCR的管壓降),所以在UPS輸出之前必須有一個環節用于升壓,這個輸出變壓器就是用來實現這一功能的。

　　工頻機UPS電源的優點

　　1、用數字信號處理技術確保測量數據快速、靈活，從而產生快速的控制變量，確保對充電器及逆變的實時控制。

　　2、由于市電環境的極不穩定和易受到一些外部情況的影響，所以對短路能力及過載能力的要求也更高。將極大地提高負載設備的安全性與穩定性。

　　3、獨有標配的輸入/輸出變壓器，使電流隔離免受輸入影響。在工業環境中，有些外部設備是大的干擾輸入，如泵、發動機等等。這些干擾容易造成電流波動，影響負載的安全，因此，電流隔離對于這領域尤為重要。

　　4、主要設計在苛刻的工業環境下使用，防護等級達到了IP54，而高頻模塊化UPS電源不具備這種適應能力。

　　以上就是高頻模塊化UPS電源和UPS工頻電源的性能對比?？偠灾?，工頻機、高頻機、模塊化機型是目前UPS市場上最常見的三種機型，其各有各的特點，滿足不同類型的客戶。
