工頻在線式UPS不間斷電源的特點和參數

來源：存能電氣  日期：2019-05-22 10:44  瀏覽量：次

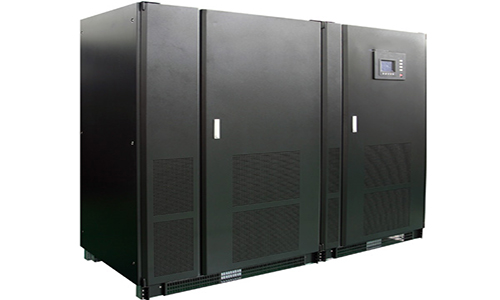

　　工頻在線式UPS不間斷電源的特點和參數。工頻在線式UPS不間斷電源采用工頻變壓器作為整流器與逆變器部件的UPS電源俗稱工頻機，主要特點是主功率部件穩定可靠、過負荷能力和抗沖擊抗干擾能力強、帶負載能力強。工頻UPS電源突破了UPS行業的技術瓶頸，以先進的數字電路系統替代了傳統的模擬電路，實現了非凡的創新。

　　工頻在線式UPS不間斷電源的特點

　　工頻在線式UPS不間斷電源是UPS行業里長期存在的一款電源，廣泛用于通信行業計費中心、通信基站、銀行營業網點、ATM自動取款機及證券、交通、電力、工業等各行業網絡辦公環境。目前最新的工頻機采用了全球最先進的DSP數字化控制技術，具有語音報警功能、高速微處理器（MCU）、可編程邏輯器件（CPLD）、第六代低損耗大功率IGBT和靜態開關；實現了UPS電源容量大、可靠性高、性能穩定。

　　●應用先進的同步均流控制技術，CAN總線并機通信技術，最多可實現32臺RPA（冗余并聯）系統，并聯系統各單機嚴格同步、均分負載，用戶擴容方便；

　　●工頻在線式UPS不間斷電源采用工業級強力高速離心風機散熱，智能化調速，噪聲低。優化了散熱結構，機箱結構緊湊，散熱良好，性價比高；

　　●功率器件和濾波電容等主部件均通過金屬匯流排連接，大大減小了連接電路的寄生電感，減少了連接電纜，功率器件損耗降低，安裝方便，抗振能力強；

　　●工頻在線式UPS不間斷電源具有輸入、輸出的過壓和欠壓保護、相序檢測、電池過充過放保護、輸出過載短路保護和溫度過高保護等保護和報警功能，并設有EPO緊急關斷按鈕；

　　●工先進的智能化電池管理系統，可根據用戶電池配置自動調整電池的充電電流參數，并根據供電環境對電池進行均充浮充轉換、溫度補償充電和放電管理。

　　●工頻在線式UPS電源采用全數字化控制技術，實現多臺UPS并聯冗余功能。先進的日程管理軟件UPS電源自帶日程管理軟件，用戶可自我編程實行靈活的定時開/關機、電池充放電和均浮充等功能，讓用戶更方便地使用和管理UPS。

　　●第六代IGBT逆變技術。IGBT良好的高速開關特性，具有高電壓和大電流的工作特性，采用電壓型驅動，只需要很小的控制功率;第六代IGBT具有更低的飽和壓降，逆變器的工作效率更高，溫升低，可靠性更高。

　　●直觀的LED狀態指示：工作流程式狀態指示，一目了然。

　　●優越的負載特性。完全滿足從0到100%負載的躍變，而無需切換到旁路，并保護輸出穩定可靠。

　　工頻UPS不間斷電源的優缺點

　　1、用數字信號處理技術確保測量數據快速、靈活，從而產生快速的控制變量，確保對充電器及逆變的實時控制。

　　2、由于市電環境的極不穩定和易受到一些外部情況的影響，所以對短路能力及過載能力的要求也更高。將極大地提高負載設備的安全性與穩定性。

　　3、獨有標配的輸入/輸出變壓器，使電流隔離免受輸入影響。在工業環境中，有些外部設備是大的干擾輸入，如泵、發動機等等。這些干擾容易造成電流波動，影響負載的安全，因此，電流隔離對于這領域尤為重要。

　　4、主要設計在苛刻的工業環境下使用，防護等級達到了IP54，而高頻UPS電源不具備這種適應能力。

　　工頻機UPS不間斷電源：缺點是輸入功率因數低，功耗大，效率低，體積大，笨重，價格高，可靠性低;優點是制造相對容易，尤其是采用手工作業影響也不大，要求一致性相對低一些。

　　工頻在線式UPS不間斷電源的參數

　　工頻UPS電源技術參數主要包括：額定容量，輸入電壓范圍，輸入功因，輸出電壓，輸出功因，電池電壓，整機效率。

　　工頻UPS不間斷電源的基本參數

　　(1)負載

　　負載可分三類，10kV·A以下為小負載，10～60kV·A為中負載，60kV·A以上為大負載;

　　(2)輸出電壓的諧波含量(失真)

　　諧波電壓對電路中的參考電壓及低電壓工作的邏輯電路會造成噪聲;

　　(3)階躍負載

　　當一部分負載接通或斷開時，都會使負載產生階躍變化。由于UPS不能瞬時更正這種突然變化的電流，輸出電壓就會產生相應的變化。小負載由于只接很少的設備，有時會出現100%的階躍負載。中等負載出現的階躍不超過50%。而大負載只有在不正常的運行狀態下才可能出現超過z5%的階躍負載。一般的逆變器設計都能滿足小于25%的階躍負載。

　　以上就是工頻在線式UPS不間斷電源的特點和參數?？傊@些參數和性能特點都是我們在選擇UPS電源的時候，都需要格外關注的內容。
