大功率UPS電源和高頻UPS電源的分析比較

來源：存能電氣  日期：2019-05-08 11:20  瀏覽量：次

　　大功率UPS電源和高頻UPS電源的分析比較。大功率UPS電源由于功率比較大，在應用過程中，起著舉足輕重的作用，低載高效設計，最常用負載率段保持95%-96%的高效率，匹配數據中心真實業務場景。高頻UPS電源，整流器采用IGBT整流，可提高輸入功率因數、降低輸入諧波電流。

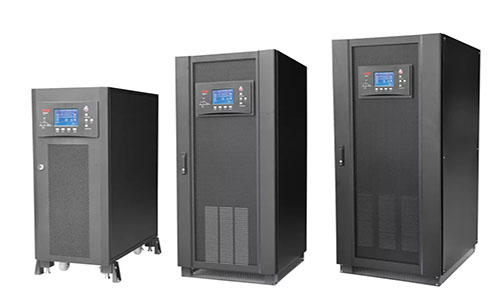

　　大功率UPS電源

　　大功率UPS電源滲透入生活的每一重要單元，目前主要運行在數據中心與關鍵電源兩種場景，在IDC、金融、電信、醫療、半導體、石油石化、機場、軌道交通、電力等各行業得到廣泛應用。大功率UPS電源是針對中國電網環境和高端用電場合，應用全新的數字技術研制出的新一代純?cè)诰€式智能UPS電源。

　　系統采用在線式雙變換拓?fù)浼軜?gòu)設計，完全消除了電網的干擾。整流器采用了基于IGBT器件的三電平PWM整流技術，實現了高輸入功率因數、低輸入電流諧波的優越性能。逆變器采用基于IGBT器件的脈寬調制技術，并配備了輸出隔離變壓器，使UPS的輸出實現了穩頻穩壓、低波形失真度、帶載能力強和抗沖擊能力強的性能。

　　大功率UPS電源性能特點

　　●三進三出，支持380/400/415V,50/60Hz電網體系；

　　●雙變換真在線式設計，采用dsp技術，UPS具有完善的保護功能和高可靠性，輸出波形失真度??；

　　●帶混合型負載能力強，并具備高過載能力；

　　●大功率UPS電源電池直接接到母線上，輸出抗沖擊性能好；

　　●獨特的通風設計，整機結構緊湊，體積小；

　　●輸出隔離變壓器采用DZn繞法，帶不平衡性負載能力強；

　　●輸入輸出全隔離，負載無直流串入的危險，安全性高；

　　●DSP全數字化控制，實現了IGBT整流、逆變變換器全部數字化；

　　●大功率UPS電源采用最新IGBT整流技術，輸入功率因數高達0.99，低諧波電流。

　　高頻UPS電源

　　高頻UPS又稱模塊化高頻UPS電源，這種UPS主要采用采用抽屜式高智能模塊化設計，可通過增減柜內UPS模塊來滿足功率輸出輸入及可靠性要求，具有極大的彈性，實現最佳性價比。具有易插拔功能，不僅可以通過增減機柜內的模塊來滿足功率輸出及可靠性要求，只要冗余允許還可以在線進行維護，實現零維修時間。采用全數化控制技術，集中了當今電力電子和自動控制領域先進的技術成果，是UPS行業技術革命的一塊里程碑。

　　高頻UPS電源性能特點

　　1、高頻UPS電源體積小、重量輕，價格低適合單個工作點的小功率設備保護，對干擾不敏感的設備和可靠性要求不很高的場合。

　　2、模塊高頻UPS采用了先進的兩段式三階段充電方法，第一階段大電流恒流充電，快速回充約90%的電量；第二階段脈動充電，可以均化電池特性并將電池完全充飽；第三階段恒壓維持，保證電量不損失。這樣可以很好的兼顧快速充電與延長電池使用壽命的目標，為用戶節省電池開銷。

　　3、采用先進的無線并聯控制技術，相比于有線并聯減少了單點故障點(穩態工作時即使并聯通信線故障也能正常工作)，更提高了可靠度。

　　4、高頻UPS電源過載能力強：110～130%的負載可以過載10分鐘，130～150%的負載可以過載1分鐘。

　　5、全數字化控制，高頻機UPS電源采用TI公司目前先進的DSP做為中央控制器，其強大的運算能力可以將傳統UPS中大部分由硬件完成的控制功能全部由軟件替代實現，不僅可靠度和精確度大大提高，并且方便升級與維護。

　　6、靈活的系統配置，高頻UPS電源由UPS模塊、通訊模塊、配電盤以及部分選裝件再加上機柜組成。UPS模塊及通訊模塊可在線更換而不影響其它部分的正常工作，新加入的模塊不需要任何校準動作就可以加入系統，擴容和維護都非常方便。

　　以上就是大功率UPS電源和高頻UPS電源的分析比較，至于選擇哪款UPS電源，大家可根據應用場景，功率大小來進行判斷！
